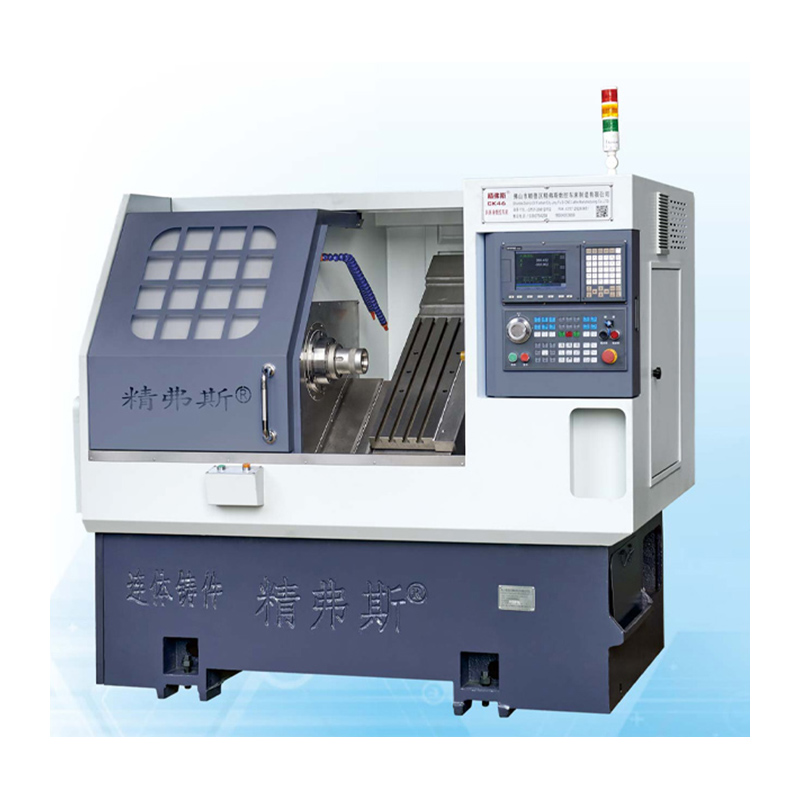

مخرطة CNC مركب مركب الطحن

الجانب المميز من مخرطة CNC CNC Jingfusi® هي البناء الصخري والمرن. هذا يضمن أنه ، بغض النظر عن أعباء العمل الأكثر تطلبًا ، فإنه يحافظ على دقة الثبات والأداء المتسق. يضم هذا الجهاز ، الذي يضم سريرًا شاقًا وقضبان دليل خطي ، من أجل طول العمر ويوفر نتائج يمكن الاعتماد عليها تتجاوز جميع التوقعات.

نموذج:CK76DTY

إرسال استفسار

وصف المنتج

مقدمة إنتاج مخرطة CNC مركب مركب الطحن

تعتبر مخرطة CNC مركبة مركب العدوى عالية الجودة التي توفرها الشركة المصنعة Jingfusi® الحل النهائي للآلات الدقيقة والتصنيع.

في الأساس ، تتمثل القيمة الأساسية لمخرطة CNC المركب المركب المتطورة هذه في توفير دقة وكفاءة وبراعة لا مثيل لها للتعامل مع قسوة عمليات التصنيع الحديثة. تستخدم مخرطة طاحونة CNC الخاصة بنا تقنية متطورة لإجراء مجموعة متنوعة من العمليات بدقة وسرعة مثل الدوران والطحن والحفر والتنصت.

ليس ذلك فحسب ، فقد تم تجهيز مخرطة CNC المركبة المركب أيضًا بمحرك مغزل عالي السرعة لضمان سرعات قطع أسرع وأكثر دقة أثناء المعالجة. تعتبر هذه الميزة أمرًا بالغ الأهمية بشكل خاص في مهام التصنيع المعقدة لأنها يمكن أن تقلل بشكل كبير من وقت دورة الإنتاج مع الحفاظ على دقة عالية.

والأكثر من ذلك ، أن نظام التحكم في CNC المدمج في أداة الماكينة هذه يعتمد تصميمًا سهل الاستخدام ، مما يجعل من السهل والسريع لكل من المشغلين المبتدئين وذوي الخبرة إكمال إعداد الآلات وتشغيلها. هذه الميزة تجعلها خيارًا مثاليًا لورش العمل والشركات الصغيرة وحتى مصانع التصنيع الكبيرة.

ومن أبرز أبرز مخرطة CNC مركبة مركب التحول هي قدرات المعالجة القوية. مع تأرجحه الكبير على السرير ومسافة كبيرة بين المراكز ، يمكنه بسهولة التعامل مع قطع عمل كبيرة بأحجام وأشكال مختلفة لتلبية أي احتياجات للآلات تقريبًا.

قائمة المعلمات مخرطة CNC مركب الطحن

غرض	نموذج المخرطة	وحدة	CK46DTY	CK52DTY
نطاق المعالجة	أقصى قطر الدوران من المغزل	مم	Ø 600
	الحد الأقصى للتشغيل الطول الخارجي	مم	300
	الحد الأقصى للقطر	مم	Ø 45	Ø 55
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	6000 (إعداد 4500)	4200 (إعداد 3500)

	نوع رأس المغزل		A2 - 5	A2 - 6
	قطر المغزل من خلال الثقب	مم	Ø 56	Ø 66
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	800/400/± 60


	90 درجة يمر رأس الطاقة عبر وسط المغزل	مم	60
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 18) / 24 (الإعداد 18) / 15 (الإعداد 12)
	x/z/y قضيب المسمار محور المحور	مم	32/32/32
	X/z/y مسار الأسطوانة المحور	مم	35/35/35
برج السلطة	نموذج برج الطاقة (برج الطاقة)	BMT	BMT45 ， اختياري BMT55

	رأس السلطة كوليت	يكون	ER25
	حجم حامل الأداة الثابت	مم	25X25
	قطر حامل التجويف	مم	Ø25
Tailstock	قوة المحرك الرئيسية/عزم الدوران	KW / NM	7.5 كيلوواط/تصنيف 47nm	11kw/تصنيف 72nm


	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	Yaskawa 1.8kw/11.5n. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
	أقصى سرعة لمحرك طاقة البرج	ص/دقيقة	80000 ° (تغيير رأس الطاقة ≤7000 ， 90 درجة رأس الطاقة ≤6000 تغيير)
	قوة محرك رأس الطاقة/عزم الدوران	KW / NM	8.5 كيلوواط/تصنيف 16.5nm
	الطاقة/عزم الدوران من أداة تغيير المحرك	KW / NM	جيل جديد 1 كيلوواط /3.1NM
آخر	جهاز فرامل تحديد موقع المغزل		الضغط الهيدروليكي


	ميل السرير	°	35 درجة
	طول أداة الماكينة x عرض x	مم	2200x1500x1900
	إجمالي وزن الجهاز بأكمله	كجم	3900KG
	القوة الكلية	KW	15
	متوسط استهلاك الطاقة	KW / H.	3

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
