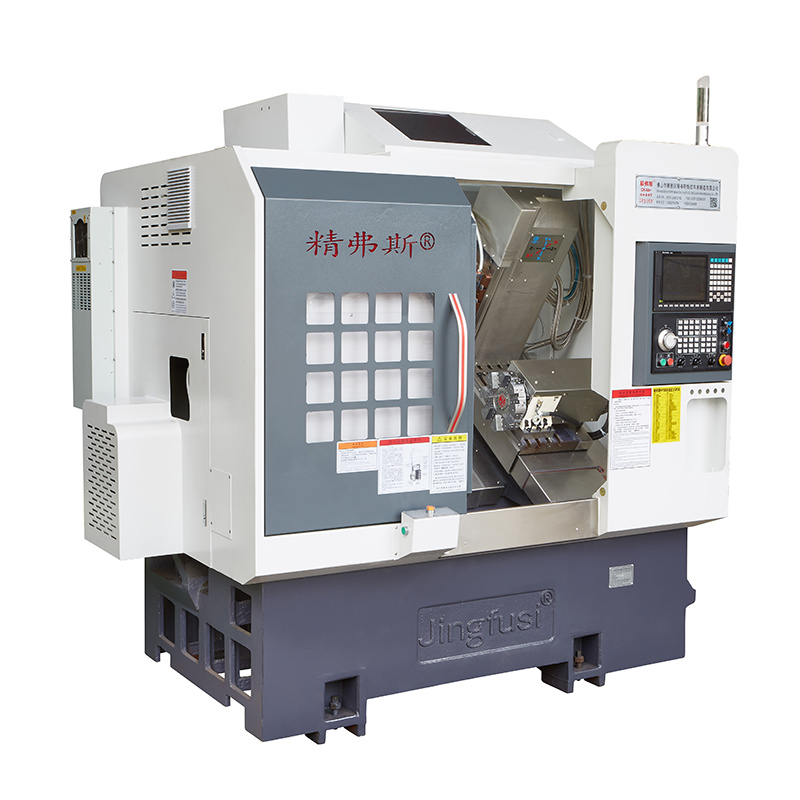

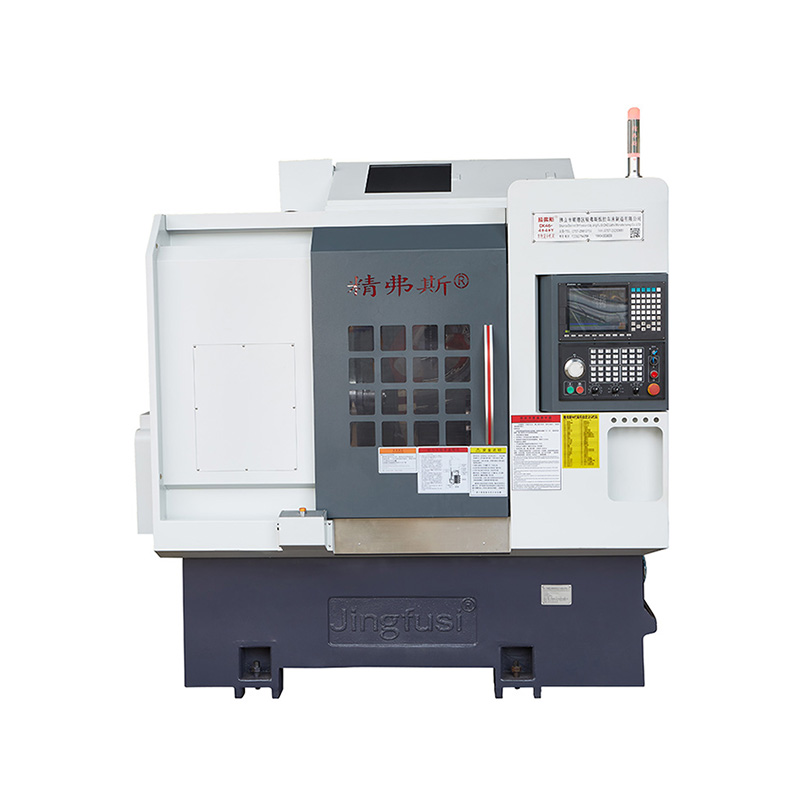

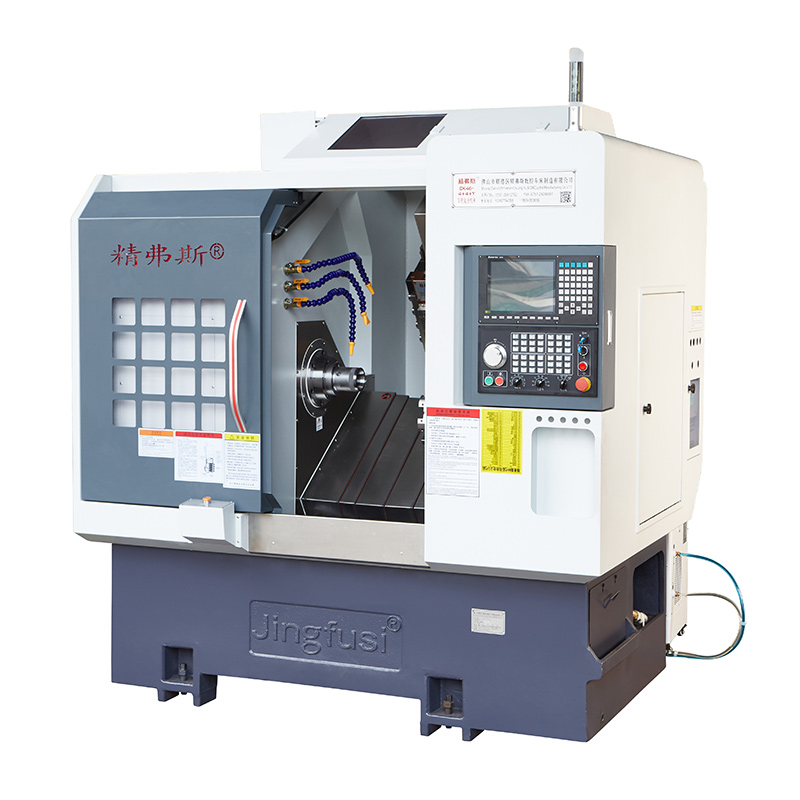

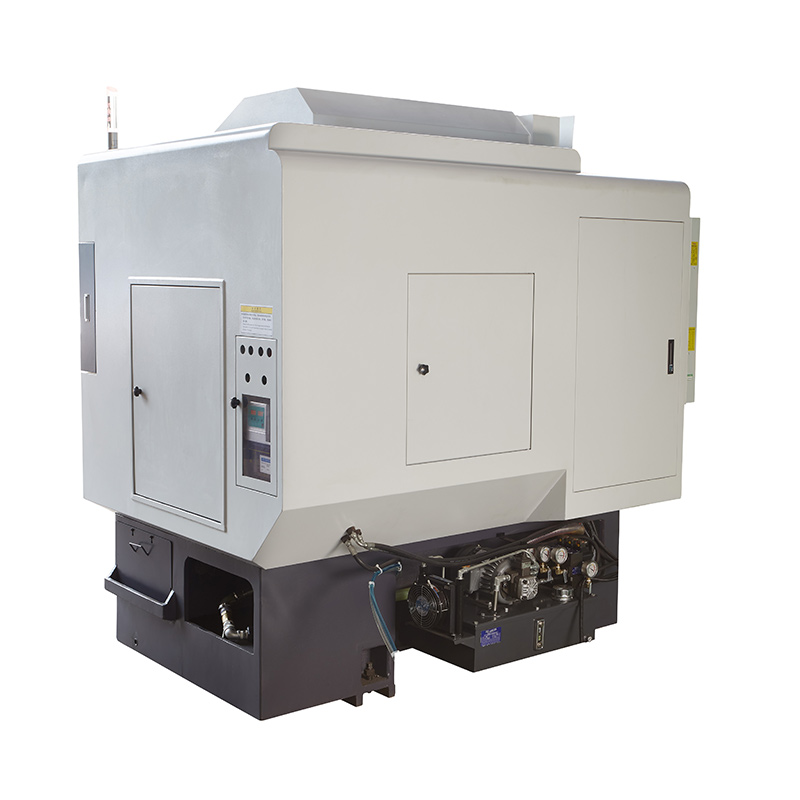

آلة الخراطة والطحن البرجية عالية الدقة

باعتبارنا مصنعًا محترفًا، نود أن نقدم لك آلة الخراطة والطحن البرجية ذات الجودة العالية والدقة العالية من Jingfusi. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

نموذج:CK76DTY

إرسال استفسار

وصف المنتج

الدقة هي المفتاح عندما يتعلق الأمر بالخراطة والطحن، وتمنحك آلتنا هذه الدقة. بفضل بنيتها القوية والمتينة، تتمتع هذه الآلة بالقدرة على التعامل مع مهام التصنيع الدقيقة، مع إنتاج عالي الجودة.

يسمح تصميم برج Jingfusi® لهذه الماكينة بتغيير الأدوات بسرعة وسهولة، مما يجعلها مثالية لمجموعة متنوعة من وظائف التصنيع. بفضل عمود الطحن القوي ووظيفة الدوران، سيكون لديك القدرة على إنشاء أجزاء معقدة بسرعة ودقة.

تم تصميم آلة الخراطة والطحن البرجية عالية الدقة الخاصة بنا لتبسيط عملية التصنيع وزيادة الكفاءة. فهو يوفر تنوعًا للتعامل مع مجموعة متنوعة من المهام والتطبيقات، بفضل معالجته عالية السرعة ووظائفه المتعددة.

ليست أجهزتنا دقيقة فحسب، بل إنها مصممة أيضًا لتدوم طويلاً. بفضل الإطار المتين والقوي، يمكن لهذه الماكينة التعامل مع مجموعة واسعة من المواد والتطبيقات، مما يضمن الإنتاجية والكفاءة المثالية.

بالإضافة إلى ذلك، فإن الواجهة البديهية لهذه الآلة تجعلها سهلة الاستخدام، حتى بالنسبة لأولئك الجدد في مجال الآلات. تم تصميم عناصر التحكم لسهولة الاستخدام، مما يسمح لك ببرمجة وتنفيذ مهمة المعالجة اليدوية بسهولة.

إن آلة الخراطة والطحن البرجية عالية الدقة لدينا تتجاوز التوقعات من حيث المتانة والكفاءة والدقة. بفضل إمكانياته القوية وبنيته القوية وواجهته سهلة الاستخدام، فهو الحل المثالي لاحتياجات الخراطة والطحن الدقيقة.

مخطط سفر آلة Jingfusi®

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج من المخرطة	وحدة	CK52DTY	CK76DTY	CK46DTY
نطاق المعالجة	أقصى قطر دوران للمغزل	مم	Ø 700
	الحد الأقصى لطول الدائرة الخارجية	مم	520
	الحد الأقصى لقطر الشريط	مم	Ø 55	× 72	Ø 45
محور الرئيسية	أقصى سرعة للمغزل	دورة في الدقيقة	4200 (الإعداد 3500)	3200 (الإعداد 2000)	6000 (مجموعة 4500)
	نوع رأس المغزل		A2 - 6	A2 -8	A2 - 5
	المغزل من خلال قطر الثقب	مم	Ø 66	× 86	Ø 56
يٌطعم	الحد الأقصى لمحور X/Z/Y	مم	260/500/±60
	رأس طاقة 90 درجة يمر عبر مركز المغزل	مم	30
	أقصى حركة سريعة لمحور X/Z/Y	م/دقيقة	24 (الإعداد 16)/ 24 (الإعداد 16)/14 (الإعداد 8)
	قضيب ربط محور X/Z/Y	مم	40
	مسار الأسطوانة لمحور X/Z/Y	مم	35/45/35
برج الطاقة	نموذج برج الطاقة (برج الطاقة)	بي إم تي	BMT55
	كوليت رأس السلطة	يكون	ER32
	حجم حامل الأداة ثابت	مم	25X25
	تتحمل قطر عرقوب حامل	مم	Ø32
الآلات الكهربائية	قوة المحرك الرئيسي/عزم الدوران	كيلوواط/نيوتن متر	11 كيلو واط / 72 نيوتن متر	15 كيلو واط/98 نيوتن متر	7.5 كيلو واط/47 نيوتن متر
	قوة المحرك/عزم الدوران لمحور X/Z/Y	كيلوواط/نيوتن متر	ياسكاوا 2.9 كيلو واط / 18.6 نيوتن متر، الجيل الجديد الاختياري 3.1 كيلو واط / 15 نيوتن متر
	الطاقة / عزم الدوران لمحرك رأس قوة البرج	كيلوواط/نيوتن متر	الجيل الجديد 3.1 كيلو واط/15 نيوتن متر
	السرعة القصوى لمحرك قوة البرج	دورة في الدقيقة	6000 (الإعداد 4000)، السرعة المشتركة ≥4000
	قوة المحرك / عزم الدوران	كيلوواط/نيوتن متر	3.1 كيلو واط/15 نيوتن متر
	قوة/عزم دوران محرك تغيير أداة البرج	كيلوواط/نيوتن متر	الجيل الجديد 1.0 كيلو واط/3.1 نيوتن متر
تايلستوك	السكتة الدماغية تايلستوك	مم	520
	الحد الأقصى للسكتة الهيدروليكية لغراب الذيل	مم	100
	فتحة مخروطية بإبرة علوية من Tailstock	عضو الكنيست	موس 5 #
	أقصى مسافة بين الطرف والظرف	مم	690
آخر	جهاز الفرامل لتحديد المواقع المغزل		هيدروليكي، اختياري قابل للبرمجة
	ميل السرير	°	30 درجة أو 15 درجة
	طول أداة الآلة × العرض × الارتفاع	مم	2500X1680X1900
	الوزن الإجمالي للآلة بأكملها	كلغ	5000 كجم
	إجمالي الطاقة	كيلووات	20
	متوسط استهلاك الطاقة	كيلووات/ساعة	3

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي	رسم تخطيطى	طريقة الكشف	معيار المصنع


فوز شعاعي المغزل		كشف نفاذ المخروط الخارجي	0.0035


موقف تكرار المحور X		كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موقف تكرار المحور Z		كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موضع تكرار المحور Y		كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.004


موضع تكرار المحور C		اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر	20 ثانية قوسية


موضع المحور C دوار		اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة	72 ثانية قوسية


ضرب قوة لقط الرأس		فاز المخروط	0.015

ضرب قوة لقط الرأس		الضرب المشبك	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
