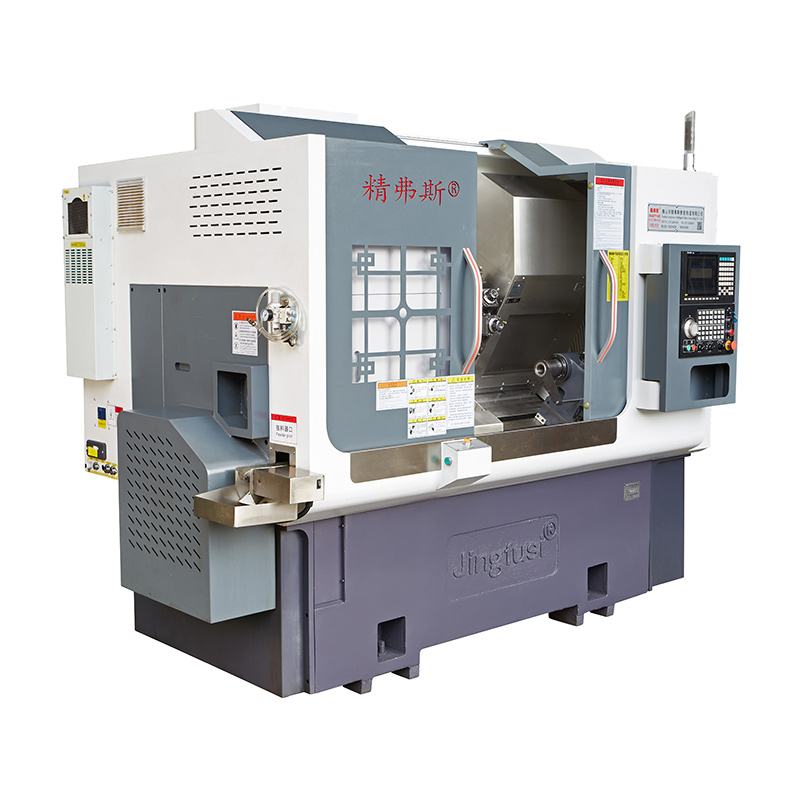

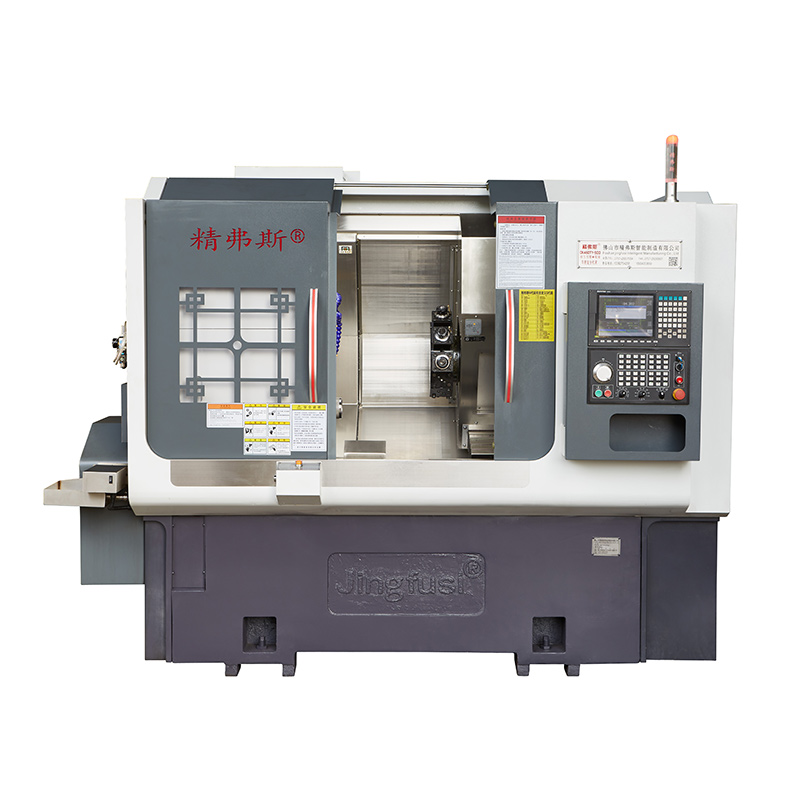

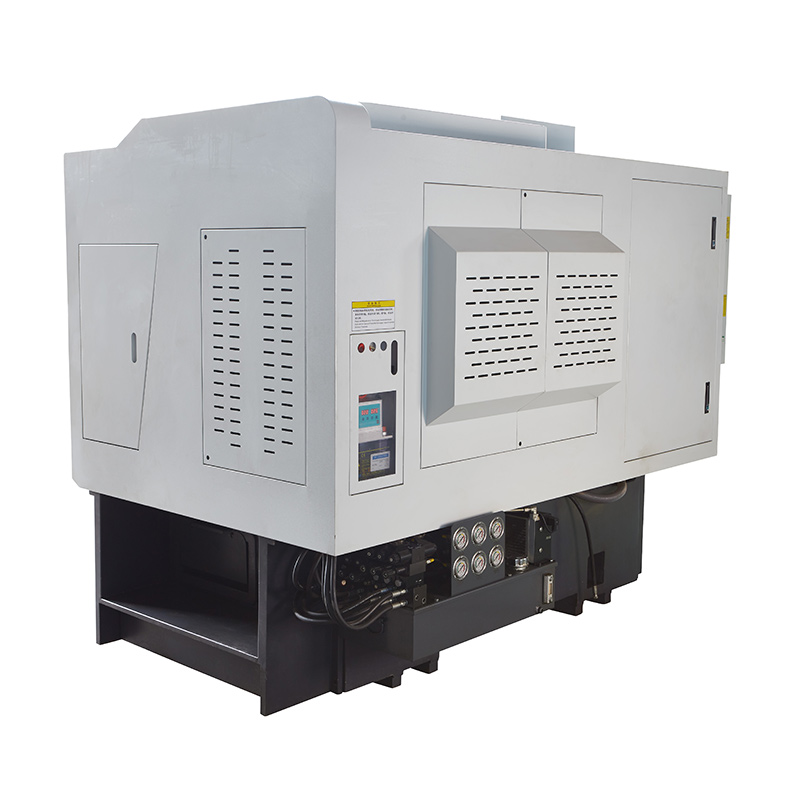

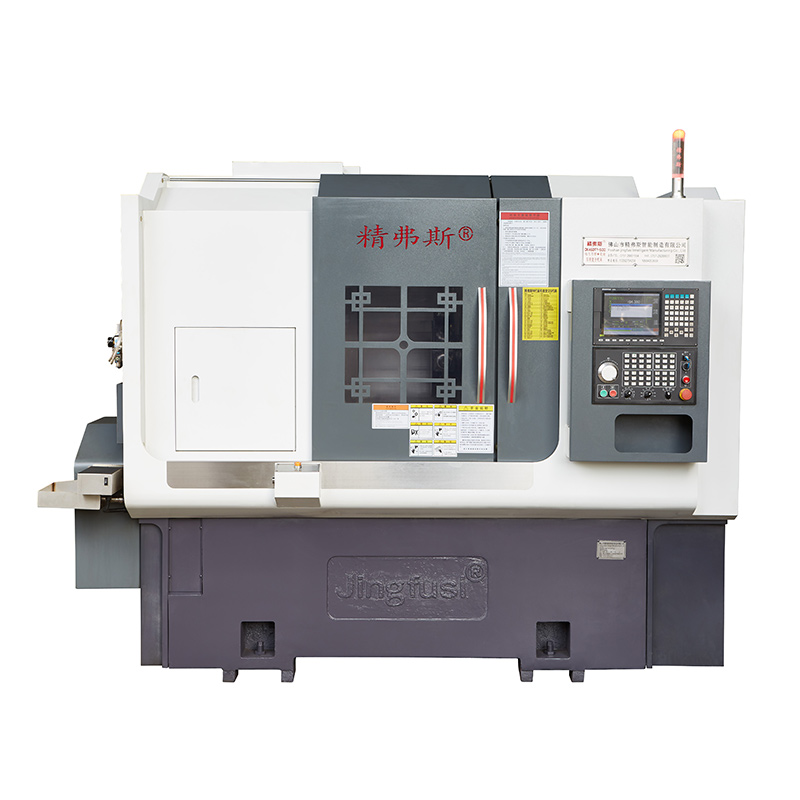

آلة تحول وطحن البرج الأوتوماتيكية

عادةً ما تحتوي آلات الطحن والتفريز البرجية الأوتوماتيكية على برج أدوات يمكنه حمل أدوات قطع متعددة. يمكن فهرسة البرج تلقائيًا لتحديد الأداة المناسبة لكل عملية تصنيع، مما يقلل وقت الإعداد ويزيد الكفاءة.

نموذج:CK46DTY

إرسال استفسار

وصف المنتج

يمكن لآلات الطحن والخراطة البرجية الأوتوماتيكية أيضًا إجراء عمليات طحن، مما يسمح بإنشاء أشكال وميزات وملامح معقدة عن طريق تحريك أداة القطع في اتجاهات مختلفة. يعمل الطحن على توسيع قدرات المعالجة للآلة إلى ما هو أبعد من مجرد الدوران.

مخطط سفر الآلة

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج من المخرطة	وحدة	CK52DTY	CK76DTY	CK46DTY
نطاق المعالجة	أقصى قطر دوران للمغزل	مم	Ø 700
	الحد الأقصى لطول الدائرة الخارجية	مم	520
	الحد الأقصى لقطر الشريط	مم	Ø 55	× 72	Ø 45
محور الرئيسية	أقصى سرعة للمغزل	دورة في الدقيقة	4200 (الإعداد 3500)	3200 (الإعداد 2000)	6000 (مجموعة 4500)
	نوع رأس المغزل		A2 - 6	A2 -8	A2 - 5
	المغزل من خلال قطر الثقب	مم	Ø 66	× 86	× 56
يٌطعم	الحد الأقصى لمحور X/Z/Y	مم	260/500/±60
	رأس طاقة 90 درجة يمر عبر مركز المغزل	مم	30
	أقصى حركة سريعة لمحور X/Z/Y	م/دقيقة	24 (الإعداد 16)/ 24 (الإعداد 16)/14 (الإعداد 8)
	قضيب ربط محور X/Z/Y	مم	40
	مسار الأسطوانة لمحور X/Z/Y	مم	35/45/35
برج الطاقة	نموذج برج الطاقة (برج الطاقة)	بي إم تي	BMT55
	كوليت رأس السلطة	يكون	ER32
	حجم حامل الأداة ثابت	مم	25X25
	تتحمل قطر عرقوب حامل	مم	Ø32
الآلات الكهربائية	قوة المحرك الرئيسي/عزم الدوران	كيلوواط/نيوتن متر	11 كيلو واط / 72 نيوتن متر	15 كيلو واط/98 نيوتن متر	7.5 كيلو واط/47 نيوتن متر
	قوة المحرك/عزم الدوران لمحور X/Z/Y	كيلوواط/نيوتن متر	ياسكاوا 2.9 كيلو واط / 18.6 نيوتن متر، الجيل الجديد الاختياري 3.1 كيلو واط / 15 نيوتن متر
	الطاقة / عزم الدوران لمحرك رأس قوة البرج	كيلوواط/نيوتن متر	الجيل الجديد 3.1 كيلو واط/15 نيوتن متر
	السرعة القصوى لمحرك قوة البرج	دورة في الدقيقة	6000 (الإعداد 4000)، السرعة المشتركة ≥4000
	قوة المحرك / عزم الدوران	كيلوواط/نيوتن متر	3.1 كيلو واط/15 نيوتن متر
	قوة/عزم دوران محرك تغيير أداة البرج	كيلوواط/نيوتن متر	الجيل الجديد 1.0 كيلو واط/3.1 نيوتن متر
تايلستوك	السكتة الدماغية تايلستوك	مم	520
	الحد الأقصى للسكتة الهيدروليكية لغراب الذيل	مم	100
	فتحة مخروطية بإبرة علوية من Tailstock	عضو الكنيست	موس 5 #
	أقصى مسافة بين الطرف والظرف	مم	690
آخر	جهاز الفرامل لتحديد المواقع المغزل		هيدروليكي، اختياري قابل للبرمجة
	ميل السرير	°	30 درجة أو 15 درجة
	طول أداة الآلة × العرض × الارتفاع	مم	2500X1680X1900
	الوزن الإجمالي للآلة بأكملها	كلغ	5000 كجم
	إجمالي الطاقة	كيلووات	20
	متوسط استهلاك الطاقة	كيلووات/ساعة	3

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي	رسم تخطيطى	طريقة الكشف	معيار المصنع


فوز شعاعي المغزل		كشف نفاذ المخروط الخارجي	0.0035


موقف تكرار المحور X		كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موقف تكرار المحور Z		كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موضع تكرار المحور Y		كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.004


موضع تكرار المحور C		اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر	20 ثانية قوسية


موضع المحور C دوار		اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة	72 ثانية قوسية


ضرب قوة لقط الرأس		فاز المخروط	0.015

ضرب قوة لقط الرأس		الضرب المشبك	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
