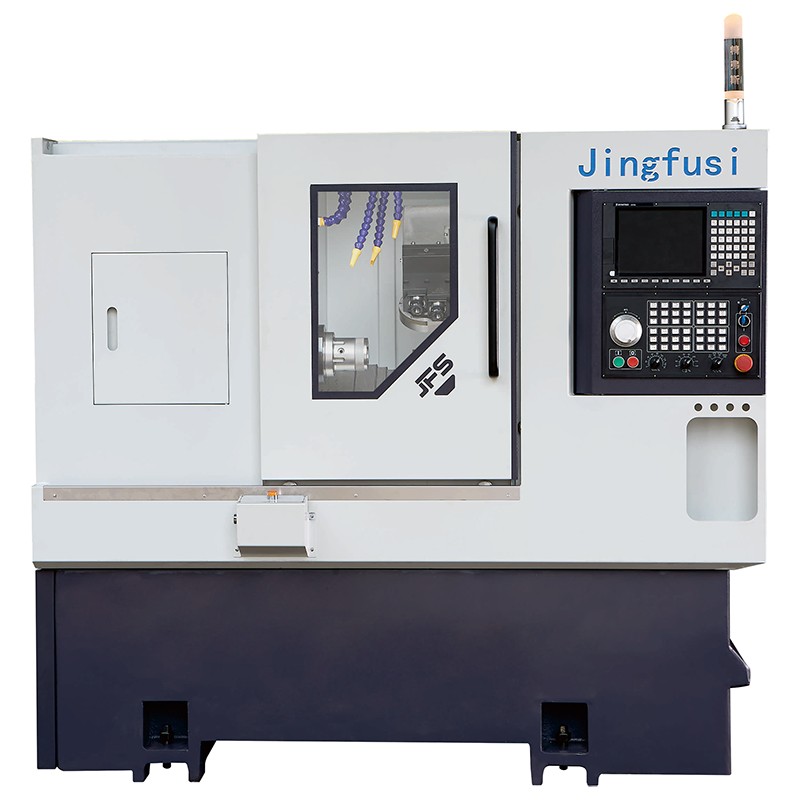

بدوره مطحنة مخرطة CNC CK46 52

توفر Jingfusi مخرطة CNC ذات مطحنة الدوران CK46 52 عالية الجودة. تم تجهيز المعدات برأس طاقة لولبي مدمج، والذي يمكنه بدقة طحن الأخاديد الحلزونية للجدار الداخلي ذات القطر الصغير، والبراغي الصغيرة، وأخاديد الزيت المختلفة. وفقاً لمتطلبات المعالجة الفعلية، يمكن اختيار رأس الطاقة والبرج بمرونة لتوسيع مشهد المعالجة وكفاءة التشغيل.

نموذج:CK46/52

إرسال استفسار

وصف المنتج

Jingfusi هو مصنع Turn Mill CNC Lathe CK46 52. فيما يلي الميزات الرئيسية لمنتجنا:

● سرعة تحرك عالية وكفاءة معالجة عالية

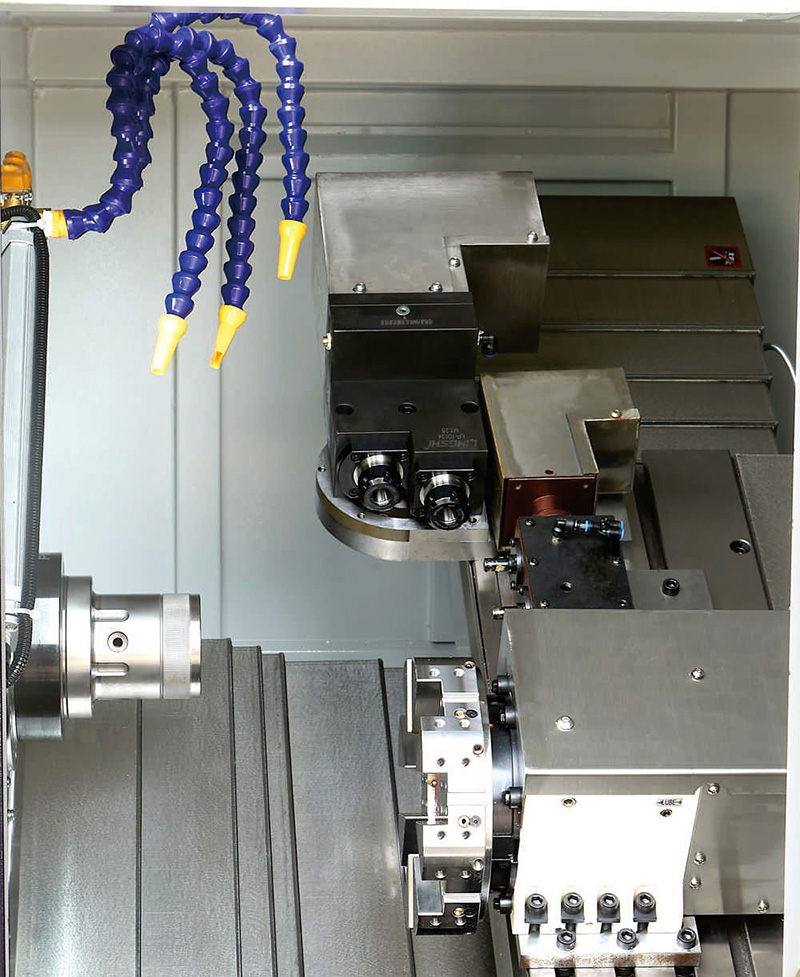

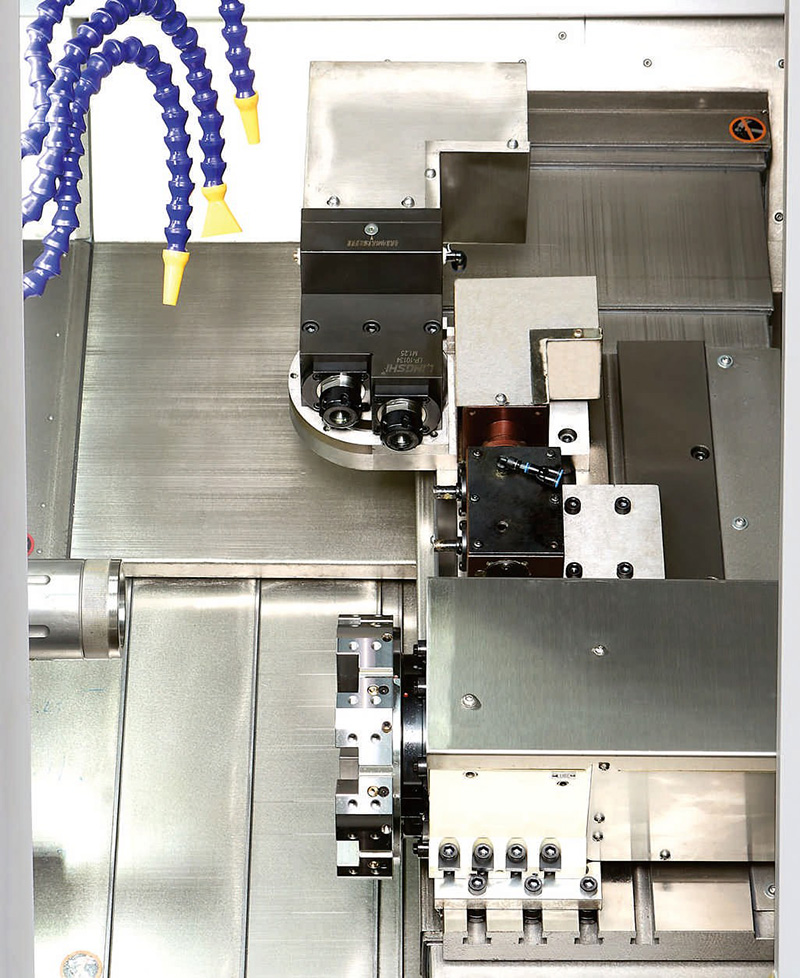

●مجهز برأس طاقة حلزوني داخلي، يمكنه طحن الأخاديد الحلزونية للجدار الداخلي ذات القطر الصغير، الأظافر الصغيرة، والأخاديد الزيتية. يمكن تجهيزه برأس طاقة وبرج أداة.
●لوحة حامل الأدوات الموسعة للحصول على صلابة أفضل

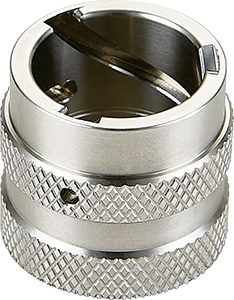

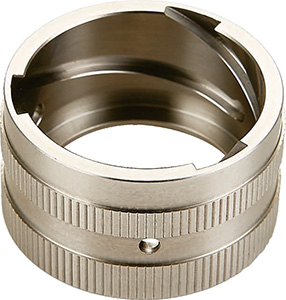

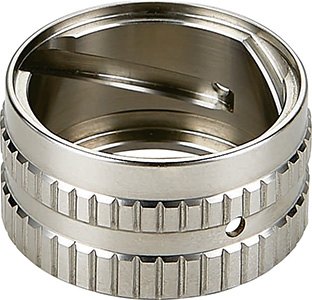

● تشمل المواد القابلة للتصنيع الفولاذ المقاوم للصدأ والتيتانيوم والفولاذ الكربوني.
●يخضع الصب المتكامل للتليين، وزمن الاهتزاز، وعمليات التعتيق الأخرى لضمان فترة طويلة تصنيع مستقر وإطالة عمر خدمة الأداة الآلية.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK46	CK52	إعادة الاتصال
قدرة المعالجة	أقصى قطر للتأرجح فوق السرير	مم	400	400
	الحد الأقصى لقطر الضبط	مم	س160	Ø160	القرص
	الحد الأقصى لطول الدوران	مم	380	380
مغزل	ارتفاع مركز المغزل من الأرض	مم	1080	1080
	الأنف المغزلي	-	A2-5	A2-6
	قطر تجويف المغزل	مم	एक्स/जेड/वाई-अक्ष मोटर पावर/टॉर्क	س66
	الحد الأقصى لقطر مادة الشريط	مم	45	051
	أقصى سرعة للمغزل	دورة في الدقيقة	4500	4000
	قوة محرك المغزل / عزم الدوران	كيلووات/نيوتن.م	7.5 كيلو واط/47 نيوتن متر	11 كيلو واط/72 نيوتن متر
برج سيرفو	برج مؤازر MK-63RSV-8T		لا	لا	خياري
تغذية المحور X/Z/Y	سرعة السفر القصوى	م/بي	24	24
	محرك رأس الطاقة	كيلووات/نيوتن.م	ياسكاواي 1.3 كيلو واط/8.34 نيوتن متر أو سينتيك 1.8 كيلو واط/11.5 نيوتن متر	ياسكاواي 1.3 كيلو واط/8.34 نيوتن متر أو سينتيك 1.8 كيلو واط/11.5 نيوتن متر
	×/محور Z مسامير كروية من الدرجة C3	-	32/32	32/32
	×/قضبان توجيه الأسطوانة للمحور Z		35/35	35/35
	المحور X السفر الفعال	مم	1000	1000
	تشاك هيدروليكي المغزل	مم	400	400
مواصفات المعدات	الوزن الصافي للآلة	كجم	2600	2700
	إجمالي قوة الآلة	كيلوواط	12	15.5
	الآلة طول×عرض×ارتفاع	مم	2100×1580×1800	2100×1580×1800

• تضمن أدواتنا الآلية تشغيلًا مستقرًا على المدى الطويل ولها عمر خدمة طويل.

العناصر الاختيارية

عنصر التكوين		CK46	Ck52
المغزل الرئيسي	المغزل الميكانيكي	●	●
المغزل الرئيسي	المغزل الكهربائي	o	O
تحكم	وحدة تحكم سينتيك	●	●
محور التغذية	ياسكاوا	●	●
محور التغذية	سينتيك	O	O
لقط	سحب المشبك للخلف	●	●
رأس السلطة	رأس الطاقة الحلزوني الداخلي	●	●
رأس السلطة	رأس طاقة الوجه الجانبي/النهائي	O	O
دافق	8 محطات عمل	O	O
دافق	12 محطة عمل	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O
	جهاز التغذية	O	O
	ناقل الرقائق	O	O
	الروبوت الآلي	O	O
	فاصل ضباب الزيت	O	O
