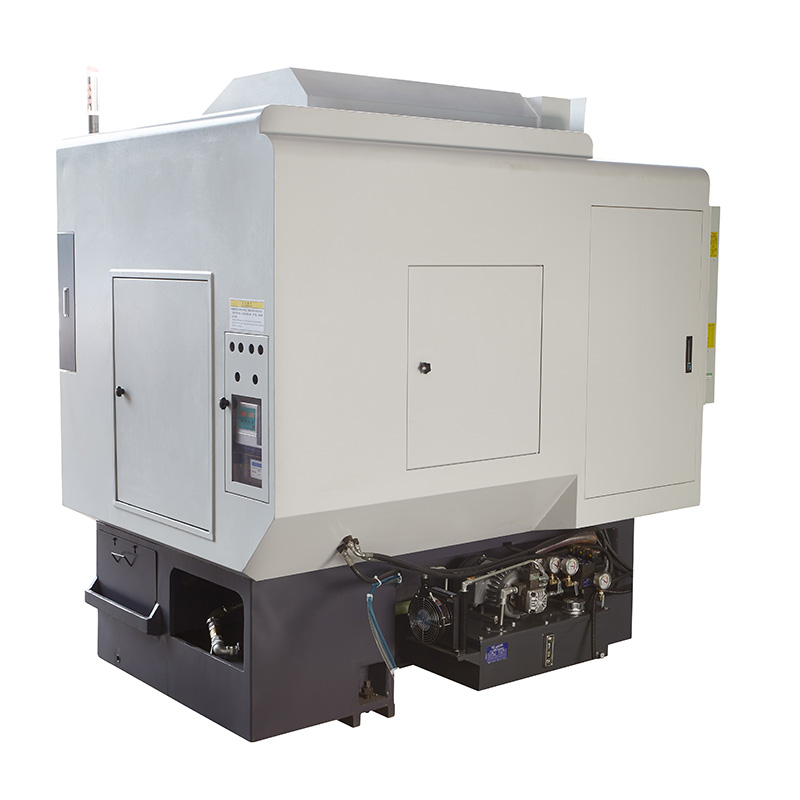

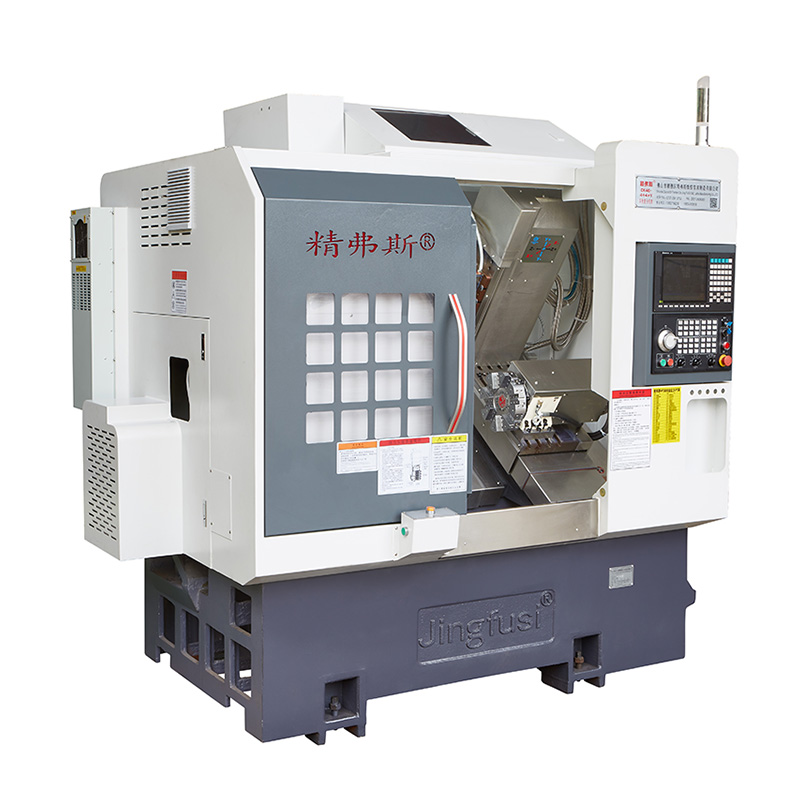

آلة الخراطة والطحن CNC عالية الكفاءة

تتميز آلة الخراطة والطحن CNC عالية الكفاءة Jingfusi® ببناء قوي وشديد التحمل وبرمجة برمجية متقدمة لضمان الدقة والدقة في كل مهمة. سواء كنت بحاجة إلى حفر ثقوب، أو قطع أشكال معقدة، أو تحقيق لمسة نهائية تشبه المرآة على قطعة العمل الخاصة بك، فإن آلتنا على مستوى المهمة.

نموذج:CK52-5+5+Y

إرسال استفسار

وصف المنتج

التطبيقات

إحدى المزايا الرئيسية لآلة الخراطة والطحن CNC عالية الكفاءة Jingfusi® هي تعدد استخداماتها. مع مجموعة من خيارات الأدوات المتاحة، يمكن لآلتنا تنفيذ مجموعة متنوعة من عمليات الخراطة، والطحن، والحفر، مما يجعلها الخيار الأمثل للإنتاج على نطاق صغير أو مشاريع التصنيع على نطاق واسع.

واجهة سهلة الاستخدام

لا تدع قدراتها المتقدمة تخيفك. تتميز آلة الخراطة والطحن CNC عالية الكفاءة بواجهة مستخدم بديهية تجعل من السهل على المحترفين من جميع مستويات الخبرة العمل. بفضل شاشة اللمس التفاعلية والبرامج سهلة الاستخدام، يمكنك برمجة وتنفيذ المهام الأكثر تعقيدًا بثقة.

سير العمل الفعال

في قلب تصميم أجهزتنا يوجد التركيز على الكفاءة. يمكن برمجة الآلة لأداء مهام متعددة في دورة واحدة، مما يقلل وقت الإنتاج ويزيد الإنتاجية. بالإضافة إلى ذلك، تتميز آلتنا بمغزل عالي السرعة يتيح سرعات قطع أسرع، وبالتالي تحسين الإنتاجية بشكل أكبر.

متانة قوية

نحن ندرك أن الموثوقية هي الأولوية القصوى لعملائنا. لهذا السبب قمنا ببناء آلة الخراطة والطحن CNC عالية الكفاءة باستخدام مواد متينة وقوية يمكنها تحمل الاستخدام المكثف. بالإضافة إلى ذلك، تعد الصيانة الدورية أمرًا سهلاً، مما يجعل من السهل الحفاظ على جهازك في أفضل حالة تشغيل لسنوات قادمة.

في الختام، فإن آلة الخراطة والطحن CNC عالية الكفاءة Jingfusi® هي أداة قوية ومتعددة الاستخدامات يمكن أن تساعد في أتمتة عمليات التصنيع الخاصة بك وتحسين الكفاءة. سواء كنت تنتج عمليات تشغيل واسعة النطاق أو أجزاء مخصصة وفريدة من نوعها، يمكن أن تساعدك أجهزتنا في تحقيق نتائج ذات جودة ممتازة بسهولة. اتصل بنا اليوم لترتيب عرض توضيحي وانظر بنفسك ما يمكن أن يفعله منتجنا لك.

مخطط سفر الآلة

تفاصيل المنتج

قائمة المعلمات

غرض	محتوى	وحدة	CK46-5+5+Y	CK52-5+5+Y
نطاق المعالجة	سوينغ على السرير	مم	Ø 500
	الحد الأقصى لطول الدائرة الخارجية	مم	320
	الحد الأقصى لقطر الشريط	مم	Ø 45	Ø 51 ~ 55
محور الرئيسية	أقصى سرعة للمغزل	دورة في الدقيقة	6000 (اضبط على 4000)	4500 (تم ضبطه على 3500)
	نوع رأس المغزل		A2 - 5	A2 - 6
	المغزل من خلال قطر الثقب	مم	Ø 56	Ø 66
يٌطعم	الحد الأقصى لمحور X/Z/Y	مم	800/470/310
	أقصى حركة سريعة لمحور X/Z/Y	م/دقيقة	24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8)
	قضيب ربط محور X/Z/Y	مم	32/32/25
	X/Z/Y محور السكك الحديدية	مم	35/35/25
برج السكين	برج المحطة الثمانية	أجهزة الكمبيوتر	8 محطات، يمكن تجهيزها بحاملات أدوات ذات فتحة مزدوجة، اختيارية مع 12 محطة
رأس السلطة	أداة رأس السلطة تحمل النموذج		ER25
	السرعة القصوى لرأس الطاقة	دورة في الدقيقة	6000 (تم ضبطه على 4000)، يمكن استخدامه بشكل شائع لمعالجة المنتجات من 4000
	الحد الأقصى لقطر رأس الحفر والطحن	مم	Ø 16
	المسافة بين عمود رأس الطاقة والعمود	مم	65
الآلات الكهربائية	قوة المحرك الرئيسي/عزم الدوران	كيلوواط/نيوتن متر	7.5 كيلو واط/47.75 نيوتن متر، اختياري 11 كيلو واط/70.03 نيوتن متر للأجزاء الفولاذية بقدرة معالجة تبلغ 80 وما فوق
	قوة المحرك/عزم الدوران لمحور X/Z/Y	كيلوواط/نيوتن متر	ياسكاوا 1.8 كيلو واط/11.5 نيوتن متر. جيل جديد اختياري بقدرة 2.4 كيلووات/قدرة 11.5 نيوتن متر
	قوة المحرك / عزم الدوران لرأس الطاقة X/Z	كيلوواط/نيوتن متر	2.4 كيلووات/11.5 نيوتن متر
	السرعة القصوى لمحرك رأس الطاقة	دورة في الدقيقة	5000
آخر	جهاز الفرامل لتحديد المواقع المغزل		الضغط الهيدروليكي
	ميل السرير	°	35 درجة
	طول لوحة طاولة السكين × العرض	مم	700X290
	طول أداة الآلة × العرض × الارتفاع	مم	2200X1580X2000
	الوزن الإجمالي للآلة بأكملها	كلغ	3430
	إجمالي الطاقة	كيلووات	13
	متوسط استهلاك الطاقة	كيلووات/ساعة	2

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي	رسم تخطيطى	معيار المصنع


فوز شعاعي المغزل		كشف نفاذ المخروط الخارجي	0.0035


موقف تكرار المحور X		كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موقف تكرار المحور Z		كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موضع تكرار المحور Y		كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.004


موضع تكرار المحور C		اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر	20 ثانية قوسية


موضع المحور C دوار		اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة	72 ثانية قوسية


ضرب قوة لقط الرأس		فاز المخروط	0.015

ضرب قوة لقط الرأس		الضرب المشبك	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
