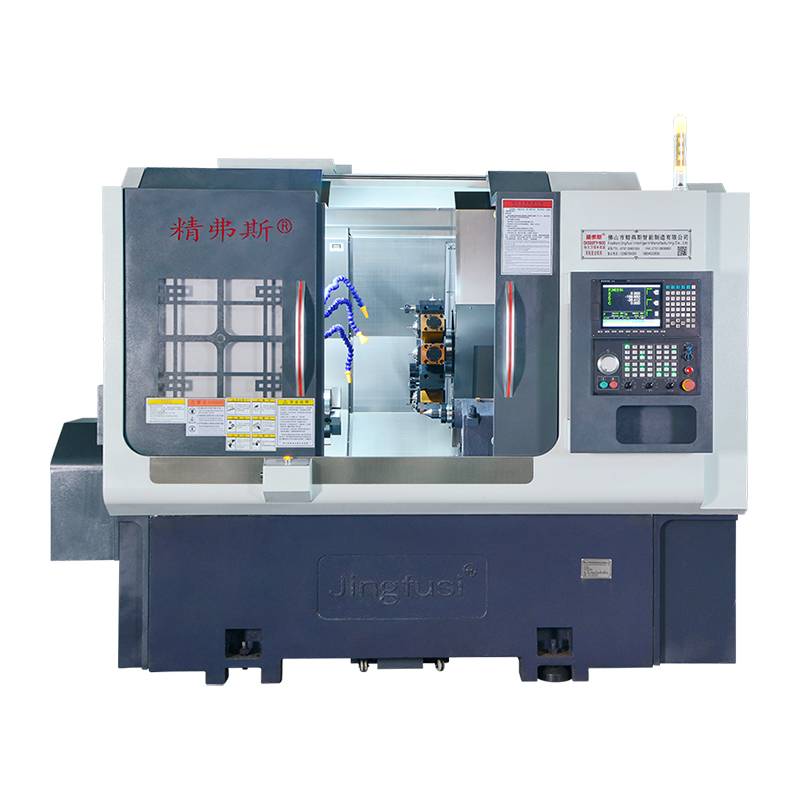

آلة خراطة وطحن البرج عالية السرعة

إن آلة الخراطة والطحن البرجية عالية السرعة عبارة عن أداة آلية CNC (تحكم رقمي بالكمبيوتر) متطورة تجمع بين قدرات المخرطة (الخراطة) وآلة الطحن. تم تصميم هذه الآلات لعمليات التصنيع الدقيقة وغالبًا ما تستخدم في الصناعات التي تتطلب الدقة والكفاءة العالية. يمكنك الاطمئنان إلى شراء آلة الخراطة والطحن البرجية عالية السرعة من مصنعنا وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

نموذج:CK52DTY

إرسال استفسار

وصف المنتج

باعتبارنا مصنعًا محترفًا، نود أن نقدم لك آلة طحن وخراطة البرج عالية السرعة. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

فيما يلي بعض الميزات والخصائص الرئيسية لآلات الطحن والخراطة البرجية عالية السرعة:

أدوات البرج: تحتوي هذه الآلات عادةً على برج أدوات يمكنه حمل أدوات قطع متعددة. يمكن فهرسة البرج تلقائيًا لتحديد الأداة المناسبة لعملية تصنيع محددة، مما يقلل من وقت الإعداد ويزيد من تعدد الاستخدامات.

قدرة الدوران: يمكن لآلات الخراطة والطحن البرجية عالية السرعة إجراء عمليات الخراطة، والتي تتضمن تدوير قطعة العمل بينما تقوم أداة القطع بإزالة المواد لإنشاء أشكال أسطوانية أو مخروطية. وهذا مفيد لإنتاج أجزاء ذات تماثل دوراني.

قدرة الطحن: يمكن لهذه الآلات أيضًا إجراء عمليات الطحن، والتي تتضمن إزالة المواد من قطعة العمل عن طريق تحريك أداة القطع في اتجاهات مختلفة. يسمح الطحن بإنشاء أشكال وميزات وخطوط معقدة.

التحكم باستخدام الحاسب الآلي: يتم التحكم في معظم آلات الخراطة والطحن الحديثة بواسطة أنظمة CNC. تتيح تقنية CNC التحكم الدقيق في حركات الأدوات وعمليات التصنيع، مما يضمن الدقة والتكرار.

الأدوات الحية: بعض الآلات مجهزة بقدرات الأدوات الحية. تسمح الأدوات المباشرة بإجراء عمليات الطحن أثناء دوران قطعة العمل، مما يزيد من قدرات الماكينة ويقلل الحاجة إلى إعدادات متعددة.

التغييرات التلقائية للأدوات: تتميز العديد من هذه الآلات بوجود مبدلات تلقائية للأدوات، والتي يمكنها تبديل الأدوات الموجودة في البرج بسرعة وتلقائية، مما يسمح بالتصنيع المستمر دون تغييرات يدوية للأدوات.

التطبيقات: تجد آلات الخراطة والتفريز البرجية عالية السرعة تطبيقات في الصناعات التي تتطلب مكونات عالية الدقة، مثل الطيران والسيارات وتصنيع الأجهزة الطبية وإنتاج الأجزاء الميكانيكية المعقدة.

باختصار، إن آلة الخراطة والطحن البرجية عالية السرعة عبارة عن أداة آلية CNC متعددة الاستخدامات تجمع بين إمكانيات الخراطة والطحن مع التركيز على التشغيل الآلي عالي السرعة. يتم استخدامها في الصناعات التي يكون فيها إنتاج المكونات المعقدة والدقيقة أمرًا ضروريًا، كما أن ميزاتها المتقدمة تجعلها أصولًا قيمة لعمليات التصنيع الحديثة.

مخطط سفر الآلة

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج من المخرطة	وحدة	CK52DTY	CK76DTY	CK46DTY
نطاق المعالجة	أقصى قطر دوران للمغزل	مم	Ø 700
	الحد الأقصى لطول الدائرة الخارجية	مم	520
	الحد الأقصى لقطر الشريط	مم	Ø 55	× 72	Ø 45
محور الرئيسية	أقصى سرعة للمغزل	دورة في الدقيقة	4200 (الإعداد 3500)	3200 (الإعداد 2000)	6000 (مجموعة 4500)
	نوع رأس المغزل		A2 - 6	A2 -8	A2 - 5
	المغزل من خلال قطر الثقب	مم	Ø 66	× 86	Ø 56
يٌطعم	الحد الأقصى لمحور X/Z/Y	مم	260/500/±60
	رأس طاقة 90 درجة يمر عبر مركز المغزل	مم	30
	أقصى حركة سريعة لمحور X/Z/Y	م/دقيقة	24 (الإعداد 16)/ 24 (الإعداد 16)/14 (الإعداد 8)
	قضيب ربط محور X/Z/Y	مم	40
	مسار الأسطوانة لمحور X/Z/Y	مم	35/45/35
برج الطاقة	نموذج برج الطاقة (برج الطاقة)	بي إم تي	BMT55
	كوليت رأس السلطة	يكون	ER32
	حجم حامل الأداة ثابت	مم	25X25
	تتحمل قطر عرقوب حامل	مم	Ø32
الآلات الكهربائية	قوة المحرك الرئيسي/عزم الدوران	كيلوواط/نيوتن متر	11 كيلو واط / 72 نيوتن متر	15 كيلو واط/98 نيوتن متر	7.5 كيلو واط/47 نيوتن متر
	قوة المحرك/عزم الدوران لمحور X/Z/Y	كيلوواط/نيوتن متر	ياسكاوا 2.9 كيلو واط / 18.6 نيوتن متر، الجيل الجديد الاختياري 3.1 كيلو واط / 15 نيوتن متر
	الطاقة / عزم الدوران لمحرك رأس قوة البرج	كيلوواط/نيوتن متر	الجيل الجديد 3.1 كيلو واط/15 نيوتن متر
	السرعة القصوى لمحرك قوة البرج	دورة في الدقيقة	6000 (الإعداد 4000)، السرعة المشتركة ≥4000
	قوة المحرك / عزم الدوران	كيلوواط/نيوتن متر	3.1 كيلو واط/15 نيوتن متر
	قوة/عزم دوران محرك تغيير أداة البرج	كيلوواط/نيوتن متر	الجيل الجديد 1.0 كيلو واط/3.1 نيوتن متر
تايلستوك	السكتة الدماغية تايلستوك	مم	520
	الحد الأقصى للسكتة الهيدروليكية لغراب الذيل	مم	100
	فتحة مخروطية بإبرة علوية من Tailstock	عضو الكنيست	موس 5 #
	أقصى مسافة بين الطرف والظرف	مم	690
آخر	جهاز الفرامل لتحديد المواقع المغزل		هيدروليكي، اختياري قابل للبرمجة
	ميل السرير	°	30 درجة أو 15 درجة
	طول أداة الآلة × العرض × الارتفاع	مم	2500X1680X1900
	الوزن الإجمالي للآلة بأكملها	كلغ	5000 كجم
	إجمالي الطاقة	كيلووات	20
	متوسط استهلاك الطاقة	كيلووات/ساعة	3

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي	رسم تخطيطى	طريقة الكشف	معيار المصنع


فوز شعاعي المغزل		كشف نفاذ المخروط الخارجي	0.0035


موقف تكرار المحور X		كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موقف تكرار المحور Z		كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موضع تكرار المحور Y		كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.004


موضع تكرار المحور C		اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر	20 ثانية قوسية


موضع المحور C دوار		اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة	72 ثانية قوسية


ضرب قوة لقط الرأس		فاز المخروط	0.015

ضرب قوة لقط الرأس		الضرب المشبك	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
