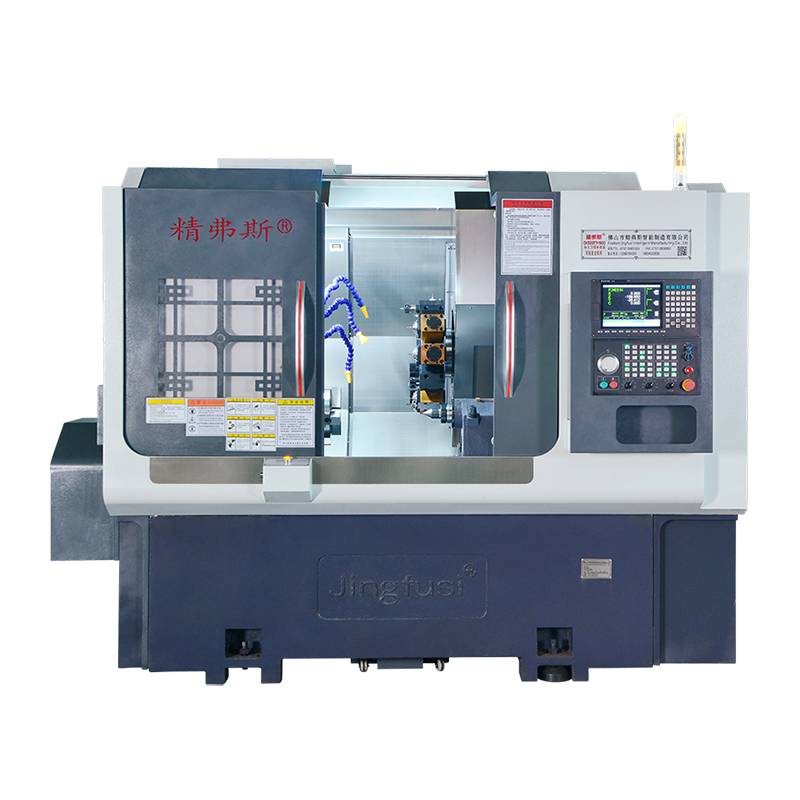

تحول آلة مخرطة الطحن المركبة

تتضمن آلة مخرطة الطحن العالية الجودة Jingfusi مغزلًا مرنًا يحمل آلية مساعدة في تصميمه ، مما يعزز الصلابة أثناء معالجة الأجزاء. يزيل نظام تغيير الأداة المباشر الحاجة إلى برامج تغيير الأدوات المعقدة ويقلل من وقت تغيير الأداة ، مما يؤدي إلى وفورات فعالة للمعالجة والتكاليف للمستخدمين. لا يحسن هذا التصميم المبتكر الاستقرار العام للجهاز أثناء العمليات فحسب ، بل يضع أيضًا عملية تغيير الأدوات ، مما يجعل سير عمل الآلات أكثر كفاءة ومفيدة اقتصاديًا للمستخدمين.

نموذج:CK52DTY

إرسال استفسار

وصف المنتج

تتضمن آلة مخرطة الطحن المركب من موردي Jingfusis eamlallists الدوران ، والطحن ، والحفر ، والمملة ، والتنصت ، والعديد من الوظائف الأخرى في جهاز واحد متعدد الاستخدامات. قادرة على تنفيذ الطحن النهائي والجانبي ، والحفر ، والتنصت ، والمعالجة المركبة ، هذا الماكينة مناسبة بشكل خاص للأشكال المعقدة ومواصفات الدقة المتطلبة. يتفوق في التعامل مع احتياجات المعالجة الشاملة للأجزاء الدوارة من خلال إكمال جميع العمليات المطلوبة أو معظمها في عملية تثبيت واحدة. هذا لا يضمن دقة استثنائية فحسب ، بل يعزز أيضًا الكفاءة ، مما يؤدي في النهاية إلى تخفيض التكاليف في عملية الآلات.

الخصائص الرئيسية لتحويل آلة مخرطة الطحن المركب:

1. ترتيب مصمم مع مساحة داخلية واسعة.

2. إنشاجات بنية مغزل عالية الدقة ، ونظام دوار هيدروليكي سريع ، مما يضمن أداء من الدرجة الأولى.

3. GuAranteeing إمكانات أداة الآلة عالية السرعة.

4. تنفيس انقطاع الطاقة من التسبب في عدم الدقة في قيمة محرك المؤازرة.

الرسم البياني للسفر الآلي

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج المخرطة	وحدة	CK52DTY	CK76DTY	CK46DTY
نطاق المعالجة	أقصى قطر الدوران من المغزل	مم	Ø 700
	الحد الأقصى للتشغيل الطول الخارجي	مم	520
	الحد الأقصى للقطر	مم	Ø 55	Ø 72	Ø 45
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	4200 (إعداد 3500)	3200 (الإعداد 2000)	6000 (مجموعة 4500)
	نوع رأس المغزل		A2 - 6	A2 -8	A2 - 5
	قطر المغزل من خلال الثقب	مم	Ø 66	Ø 86	Ø 56
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	260/500/± 60
	90 درجة يمر رأس الطاقة عبر وسط المغزل	مم	30
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 16)/ 24 (الإعداد 16)/ 14 (الإعداد 8)
	x/z/y قضيب المسمار محور المحور	مم	40
	X/z/y مسار الأسطوانة المحور	مم	35/45/35
برج السلطة	نموذج برج الطاقة (برج الطاقة)	BMT	BMT55
	رأس السلطة كوليت	يكون	ER32
	حجم حامل الأداة الثابت	مم	25X25
	قطر حامل التجويف	مم	Ø32
الآلات الكهربائية	قوة المحرك الرئيسية/عزم الدوران	KW / NM	11kw/تصنيف 72nm	15 كيلو وات/تصنيف 98nm	7.5 كيلوواط/تصنيف 47nm
	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	yaskawa 2.9 kw /18.6nm，optional جيل جديد 3.1 كيلوواط /15 نانومتر
	قوة/عزم الدوران من رأس البرج المحرك	KW / NM	الجيل الجديد 3.1 كيلوواط/15 نانومتر
	أقصى سرعة لمحرك طاقة البرج	ص/دقيقة	6000 (إعداد 4000) ، السرعة الشائعة 4000
	قوة محرك رأس الطاقة/عزم الدوران	KW / NM	3.1 كيلوواط/15 نانومتر
	الطاقة/عزم الدوران من أداة تغيير المحرك	KW / NM	جيل جديد 1 كيلوواط /3.1NM
Tailstock	السكتة الدماغية لذيذ	مم	520
	الحد الأقصى للسكتة الدماغية الهيدروليكية لذيذ	مم	100
	Tailstock Top Eeedle Cone Hole Taper	MK	موس 5#
	أقصى مسافة بين الطرف وتشاك	مم	690
آخر	جهاز فرامل تحديد موقع المغزل		الهيدروليكية ، اختيارية قابلة للبرمجة
	ميل السرير	°	30 درجة أو 15 درجة
	طول أداة الماكينة x عرض x	مم	2500x1680x1900
	إجمالي وزن الجهاز بأكمله	كجم	5000 كجم
	القوة الكلية	KW	20
	متوسط استهلاك الطاقة	KW / H.	3
