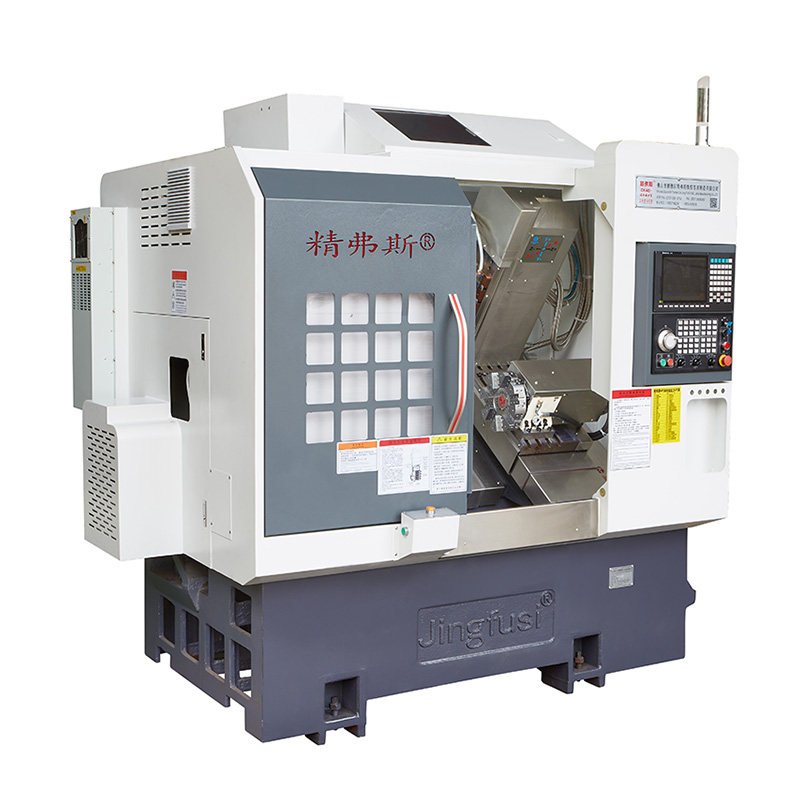

آلة تشغيل الطاحونة
  • آلة تشغيل الطاحونة آلة تشغيل الطاحونة

آلة تشغيل الطاحونة

إن آلة تصنيع الطاحونة المنقولة Jingfusi® مناسبة بشكل خاص للإنتاج الضخم للأجزاء ذات الأشكال المعقدة ، مثل المكونات الصغيرة ، والأعمدة الصغيرة ، والموصلات الإلكترونية ، والنظارات ، والساعات ، وملحقات الأجهزة المختلفة.
نموذج:CK52-5+5+Y

إرسال استفسار

تصنيف: 5.0
(عدد التقييمات: 1)
وصف المنتج

تحتوي آلة تصنيع الطاحونة على خصائص الدقة العالية والكفاءة العالية. يمكن أن يتحول بين جلبة إرشادية وعدم وجود دليل جلبة ، وإجراء المعالجة المناسبة وفقًا لطول الشغل ، وله بنية معقولة. تستخدم المحاور الثلاثة أدلة المتداول الخطية ، والتي لها مقاومة جيدة للارتداء ودقة عالية. ، مدفوعًا بمحرك مؤازر ، يتمتع بنية صف الأدوات الخطي بخصائص تغيير الأداة السريعة ، ويحتوي نظام CNC على وظائف كاملة ويسهل التحكم فيه. لا تتطلب المعالجة الخالية من الأكمام مواد الطحن ، ويمكنها معالجة القضبان بسرعة عالية ودقة عالية ، والحد الأدنى للمواد المتبقية هي 30 مم فقط. يمكن لجهاز المعالجة الجانبية الاختيارية تحقيق عمليات الحفر والطحن.


الرسم البياني للسفر الآلي

Turn-Mill Machining Machine

تفاصيل المنتج

Turn-Mill Machining Machine

قائمة المعلمات

غرض محتوى وحدة CK46-5+5+Y. CK52-5+5+Y.
نطاق المعالجة تأرجح على السرير مم Ø 500
الحد الأقصى للتشغيل الطول الخارجي مم 320

الحد الأقصى للقطر		 مم Ø 45 Ø 51 ~ 55
المحور الرئيسي أقصى سرعة للمغزل ص/دقيقة 6000 (تعيين إلى 4000) 4500 (تعيين إلى 3500)
نوع رأس المغزل
A2 - 5 A2 - 6
قطر المغزل من خلال الثقب مم Ø 56 Ø 66
يٌطعم x/z/y محور السكتة الدماغية القصوى مم 800/470/310
أقصى حركة سريعة لمحور x/z/y م/بلدي 24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8)
x/z/y قضيب المسمار محور المحور مم 32/32/25
x/z/y محور السكك الحديدية مم 35/35/25
برج سكين ثمانية محطة برج المحطة أجهزة الكمبيوتر 8 محطات ، يمكن تجهيزها بحاملي أدوات ثقب مزدوج ، اختياري مع 12 محطة
رأس السلطة أداة تشغيل رأس الطاقة
ER25
أقصى سرعة لرأس الطاقة ص/دقيقة 6000 (تعيين إلى 4000) ، يمكن استخدامها بشكل شائع لمعالجة المنتجات من 4000
الحد الأقصى للتركيب حفر وقطر رأس الطحن مم Ø 16
المسافة بين عمود رأس الطاقة والعمود مم 65
الآلات الكهربائية قوة المحرك الرئيسية/عزم الدوران KW / NM 7.5 كيلوواط/47.75 نانومتر ، اختياري 11 كيلو وات/70.03nm لأجزاء الصلب مع قدرة معالجة 80 وما فوق
X/z/y محرك المحرك/عزم الدوران المحور KW / NM Yaskawa 1.8kw/11.5nm. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
X/Z Power Head Motor Power/Torque KW / NM 2.4 كيلوواط/11.5 نانومتر
أقصى سرعة لمحرك رأس الطاقة ص/دقيقة 5000
آخر جهاز فرامل تحديد موقع المغزل
الضغط الهيدروليكي
ميل السرير ° 35 درجة
طول لوحة طاولة السكين x عرض مم 700x290
طول أداة الماكينة x عرض x مم 2200x1580x2000
إجمالي وزن الجهاز بأكمله كجم 3430
القوة الكلية KW 13
متوسط استهلاك الطاقة KW / H. 2

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي رسم تخطيطي معيار المصنع
المغزل الشعاعي إيقاع Turn-Mill Machining Machine اكتشف جولة المخروط الخارجي 0.0035
X- المحور تكرار الموضع Turn-Mill Machining Machine اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة. 0.003
z- المحور تكرار الموقف Turn-Mill Machining Machine
 اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة. 0.003
المحور ص تكرار الموقف Turn-Mill Machining Machine اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة. 0.004
C محور تكرار الموضع Turn-Mill Machining Machine اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة 20 قوس ثانية
c posit posit position coxis rotary Turn-Mill Machining Machine  اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة 72 قوس ثانية
فوز رأس السلطة Turn-Mill Machining Machine مخروط تغلب 0.015
فوز رأس السلطة Turn-Mill Machining Machine
 ضرب الضرب 0.01
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
