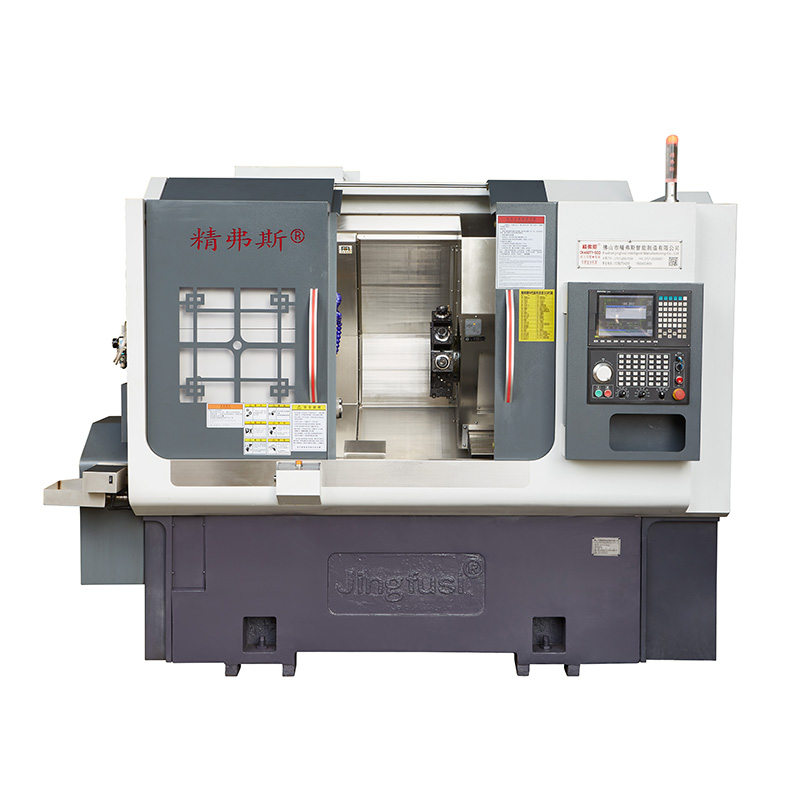

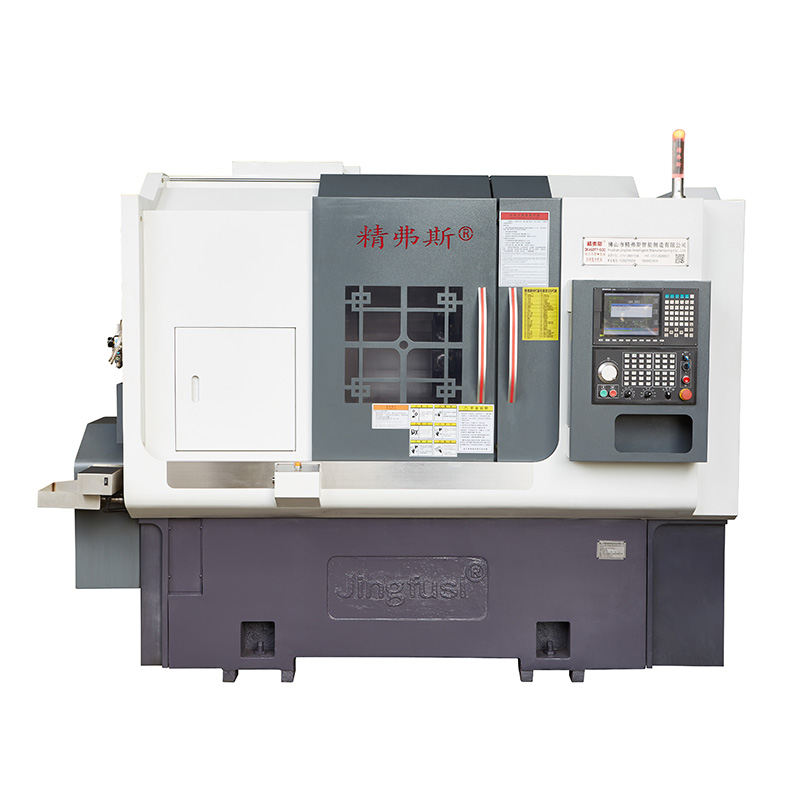

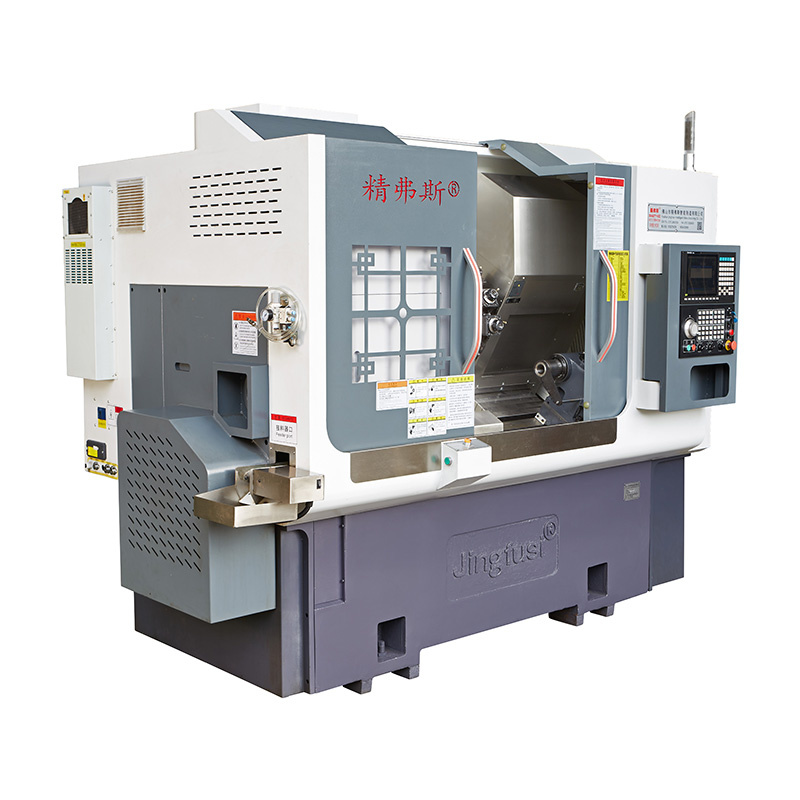

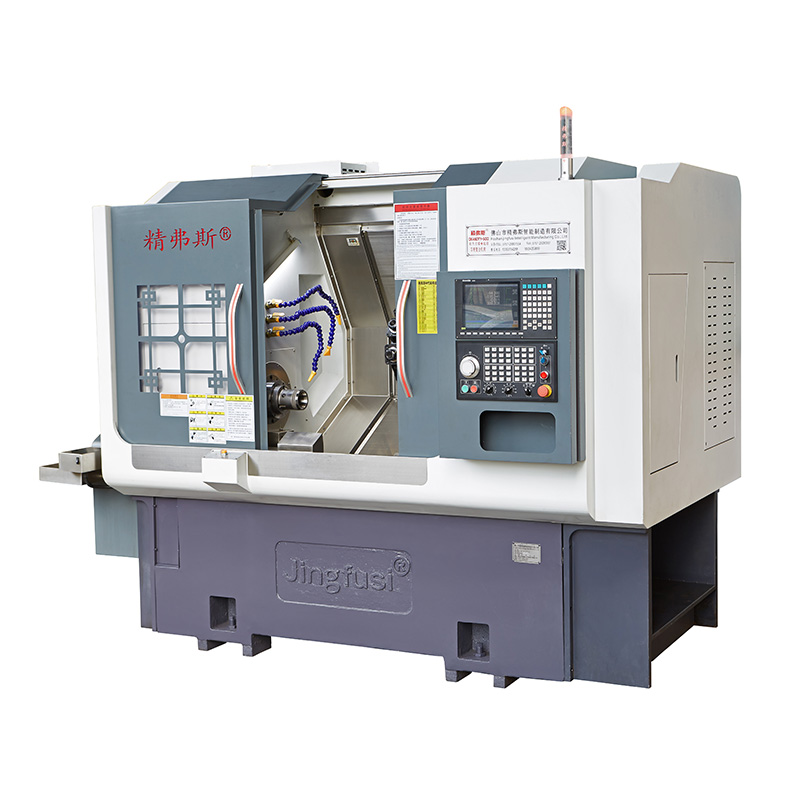

آلة مركب طحن عالية السرعة

يمكن أن تؤدي آلات مركبة الأبراج والطحن عالية السرعة في Jingfusi® إلى إجراء عمليات الدوران والطحن على مجموعة واسعة من المواد ، بما في ذلك المعادن والمواد البلاستيكية والمزيد. يتم استخدام الدوران للميزات الأسطوانية ، بينما يتم استخدام الطحن للأسطح المسطحة أو المحددة.

نموذج:CK46DTY

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

إن جهاز تشغيل برج الطاقة والطحن عالي السرعة ingfusi® عبارة عن أداة تصنيع CNC متعددة الاستخدامات مصممة للآلات عالية السرعة ودقة. إنه مناسب بشكل خاص لمكونات التصنيع ذات الميزات المعقدة والمواصفات الصعبة.

الرسم البياني للسفر الآلي

High-speed Power Turret Turning and Milling Compound Machine

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج المخرطة	وحدة	CK46DTY	CK52DTY
نطاق المعالجة	أقصى قطر الدوران من المغزل	مم	Ø 600
	الحد الأقصى للتشغيل الطول الخارجي	مم	300
	الحد الأقصى للقطر	مم	Ø 45	Ø 55
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	6000 (إعداد 4500)	4200 (إعداد 3500)

	نوع رأس المغزل		A2 - 5	A2 - 6
	قطر المغزل من خلال الثقب	مم	Ø 56	Ø 66
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	800/400/± 60


	90 درجة يمر رأس الطاقة عبر وسط المغزل	مم	60
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 18) / 24 (الإعداد 18) / 15 (الإعداد 12)
	x/z/y قضيب المسمار محور المحور	مم	32/32/32
	X/z/y مسار الأسطوانة المحور	مم	35/35/35
برج السلطة	نموذج برج الطاقة (برج الطاقة)	BMT	BMT45 ， اختياري BMT55

	رأس السلطة كوليت	يكون	ER25
	حجم حامل الأداة الثابت	مم	25X25
	قطر حامل التجويف	مم	Ø25
Tailstock	قوة المحرك الرئيسية/عزم الدوران	KW / NM	7.5 كيلوواط/تصنيف 47nm	11kw/تصنيف 72nm


	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	Yaskawa 1.8kw/11.5n. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
	أقصى سرعة لمحرك طاقة البرج	ص/دقيقة	80000 ° (تغيير رأس الطاقة ≤7000 ， 90 درجة رأس الطاقة ≤6000 تغيير)
	قوة محرك رأس الطاقة/عزم الدوران	KW / NM	8.5 كيلوواط/تصنيف 16.5nm
	الطاقة/عزم الدوران من أداة تغيير المحرك	KW / NM	جيل جديد 1 كيلوواط /3.1NM
آخر	جهاز فرامل تحديد موقع المغزل		الضغط الهيدروليكي


	ميل السرير	°	35 درجة
	طول أداة الماكينة x عرض x	مم	2200x1500x1900
	إجمالي وزن الجهاز بأكمله	كجم	3900KG
	القوة الكلية	KW	15
	متوسط استهلاك الطاقة	KW / H.	3

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
