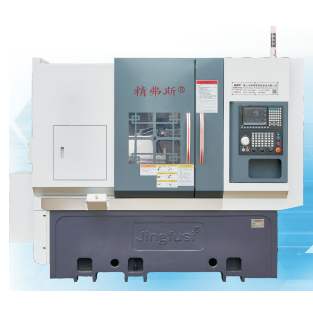

نوع برج CNC نوع المخرطة التلقائية

يسرنا أن نقدم لكم المخرطة التلقائية لبرج CNC Jingfusi® ، بهدف تعميق معرفتك بهذا المنتج الاستثنائي. نرحب بحرارة على كل من عملائنا الجدد والقيمة لمواصلة شراكتهم معنا ونحن نسعى جاهدين نحو مستقبل أكثر إشراقًا معًا.

نموذج:CK52T-600

إرسال استفسار

وصف المنتج

لقد تمت دعوتك بحرارة لزيارة مصنعنا واستكشاف أحدث مخرطة تلقائية من نوع CNC من نوع CNC من نوع CNC من نوع CNC من نوع CNC من نوع CNC من نوع عالية الجودة. نتوقع بفارغ الصبر فرصة التعاون معك.

نوع برج CNC نوع تفاصيل منتج المخرطة التلقائية

نوع برج CNC نوع المعلمة المخرطة التلقائية

مشروع	محتوى	وحدة	CK52T-600	CK76T-600	CK46T-600
نطاق المعالجة	أقصى قطر الدوران من المغزل	مم	Ø 800
	نوع الكتلة	مم	Ø 180 ~ 400
	الحد الأقصى للدوران	مم	560
	الحد الأقصى للقطر	مم	Ø 51 ~ 55	Ø 72	Ø 45
المحور الرئيسي	نوع رأس المغزل		A2 - 6	A2 -8	A2 - 5
	قطر المغزل من خلال الثقب	مم	Ø 66	Ø 86	Ø 56
	أقصى سرعة للمغزل	ص/دقيقة	4200	3200	6000
	مجموعة المغزل سرعة	ص/دقيقة	1 ~ 3500	1 ~ 2500	1 ~ 4500
يٌطعم	أقصى سفر من محور X/Z	مم	230/600
	Z- المحور السكتة الدماغية الفعالة	مم	570
	أقصى حركة سريعة لمحور x/z	م/بلدي	24
	إعداد محور X/Z للحركة السريعة	م/بلدي	16/18
	مواصفات برغي أسطوانة محور X/Z	مم	40
	مواصفات مقياس محور X/Z	مم	35/45
اثنا عشر مركز المركز برج المؤازرة	اثنا عشر مركزا مركز الأبرار		100
	برج سكين الحافة المعاكسة (القطر الخارجي)	مم	385
	ارتفاع مركز البرج	مم	100
	عدد شفرات البرج	يصلح	12
	قطر التداخل لمعالجة الأدوات المجاورة	مم	Ø180
	حجم حامل الأداة الثابت	مم	25X25
	قطر حامل السكين	مم	Ø25
الآلات الكهربائية	قوة المحرك الرئيسية/عزم الدوران	KW / NM	11kw/تصنيف 72nm	15 كيلو وات/تصنيف 98nm	7.5 كيلوواط/تصنيف 47nm
	X/Z-Axis Motor Power/Torque	KW / NM	Yaskawa 1.8kw/11.5nm. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
	الطاقة/عزم الدوران من أداة تغيير المحرك	KW / NM	الجيل الجديد 1.0 كيلوواط/3.1NM
	طاقة محرك نظام التبريد	KW	0.3
	طاقة محرك نظام التبريد عالي الضغط	KW	3
Tailstock	السكتة الدماغية لذيذ	مم	420
	أقصى السكتة الدماغية من دبوس القاذف	مم	100
	نموذج محرك دبوس القاذف ذيولستوك		الهيدروليكية ، صلابة قوية
	Tailstock Top Eeedle Cone Hole Taper	MK	Mohs 5 #، لا يتأرجح أو يشوه أثناء الآلات الدقيقة.
	أقصى مسافة بين الطرف وتشاك	مم	690
آخر	ميل السرير	°	30 درجة أو 15 درجة
	طول أداة الماكينة x عرض x	مم	2500x1600x1700
	إجمالي وزن الجهاز بأكمله	كجم	يبلغ وزن الإجمالي للآلة بأكمل
	القوة الكلية	KW	20
	متوسط استهلاك الطاقة	KW / H.	3

دقة أداة برج المخرطة التلقائية CNC

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	طريقة الكشف	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0025


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
