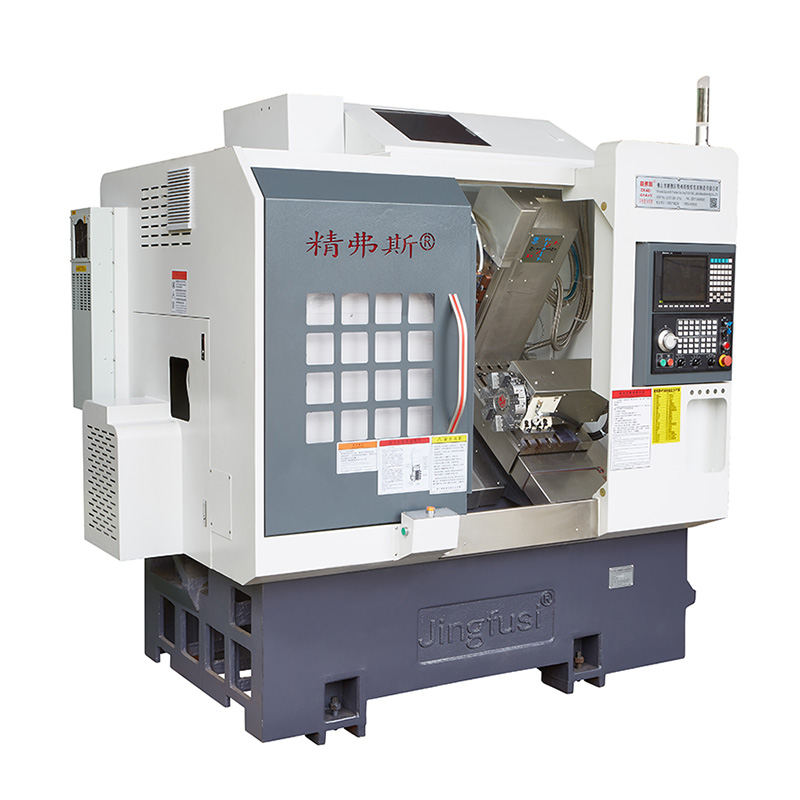

CNC Multi-Tarking Center Center Machine

تقديم آلة مركز الدوران المتعدد المهام CNC-الحل النهائي للآلات ذات الدقة عالية الجودة. تم تصميم هذه الآلة القوية لتلبية متطلبات تطبيقات الدوران الأكثر تعقيدًا ، مما يجعلها خيارًا مثاليًا للشركات التي تتطلب أعلى مستويات الدقة والكفاءة.

نموذج:CK52-5+5+Y

إرسال استفسار

وصف المنتج

تم تصميم آلة مركز الدوران المتعددة CNC متعددة المهام ، وهي آلة متينة وموثوقة قادرة على التعامل مع مجموعة واسعة من المهام-من عمليات التحول والحفر البسيطة إلى المهام الأكثر تعقيدًا مثل الطحن وقطع الخيوط والمزيد.

واحدة من الميزات الرئيسية لآلة مركز الدوران المتعدد المهام CNC هي نظام التحكم المتقدم الخاص به ، والذي يتيح للمشغلين البرمجة بسهولة والتحكم في كل جانب من جوانب عملية التصنيع ، مما يضمن أقصى دقة ودقة. من خلال واجهة سهلة الاستخدام ، يسهل استخدام هذا الجهاز ويمكن تكييفه بسرعة لتناسب احتياجات أي وظيفة.

بالإضافة إلى نظام التحكم المتقدم الخاص به ، تفتخر آلة الدوران المتعدد المهام CNC أيضًا بمجموعة من المكونات عالية الجودة ، بما في ذلك نظام المغزل المتقدم والأدلة الخطية عالية الدقة وقاعدة الحديد الزهر. تعمل هذه المكونات في وئام تام لضمان اكتمال كل وظيفة إلى أعلى مستوى.

سواء كنت شركة صغيرة أو شركة أكبر ، فإن آلة مركز الدوران المتعدد في CNC هي الخيار الأمثل لجميع احتياجات الآلات الخاصة بك. من خلال ميزاتها المتقدمة والبناء المتين ودقة استثنائية ، من المؤكد أن هذا الجهاز سيتجاوز توقعاتك ويوفر لك سنوات من الأداء الموثوق عالي الجودة.

في الختام ، فإن آلة مركز الدوران المتعدد المهام CNC هي حل أفضل للشركات التي تتطلب الأفضل في الآلات الدقيقة. من خلال ميزاتها المتقدمة وواجهة سهلة الاستخدام وبناء موثوق بها ، من المؤكد أن يوفر لك سنوات من الأداء الموثوق والفعال. فلماذا انتظر؟ اتصل بنا اليوم لمعرفة المزيد عن هذا الجهاز المذهل وكيف يمكن أن يحول عملك.

الرسم البياني للسفر الآلي

تفاصيل المنتج

قائمة المعلمات

غرض	محتوى	وحدة	CK46-5+5+Y.	CK52-5+5+Y.
نطاق المعالجة	تأرجح على السرير	مم	Ø 500
	الحد الأقصى للتشغيل الطول الخارجي	مم	320
	الحد الأقصى للقطر	مم	Ø 45	Ø 51 ~ 55
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4000)	4500 (تعيين إلى 3500)
	نوع رأس المغزل		A2 - 5	A2 - 6
	قطر المغزل من خلال الثقب	مم	Ø 56	Ø 66
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	800/470/310
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8)
	x/z/y قضيب المسمار محور المحور	مم	32/32/25
	x/z/y محور السكك الحديدية	مم	35/35/25
برج سكين	ثمانية محطة برج المحطة	أجهزة الكمبيوتر	8 محطات ، يمكن تجهيزها بحاملي أدوات ثقب مزدوج ، اختياري مع 12 محطة
رأس السلطة	أداة تشغيل رأس الطاقة		ER25
	أقصى سرعة لرأس الطاقة	ص/دقيقة	6000 (تعيين إلى 4000) ، يمكن استخدامها بشكل شائع لمعالجة المنتجات من 4000
	الحد الأقصى للتركيب حفر وقطر رأس الطحن	مم	Ø 16
	المسافة بين عمود رأس الطاقة والعمود	مم	65
الآلات الكهربائية	قوة المحرك الرئيسية/عزم الدوران	KW / NM	7.5 كيلوواط/47.75 نانومتر ، اختياري 11 كيلو وات/70.03nm لأجزاء الصلب مع قدرة معالجة 80 وما فوق
	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	Yaskawa 1.8kw/11.5nm. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
	X/Z Power Head Motor Power/Torque	KW / NM	2.4 كيلوواط/11.5 نانومتر
	أقصى سرعة لمحرك رأس الطاقة	ص/دقيقة	5000
آخر	جهاز فرامل تحديد موقع المغزل		الضغط الهيدروليكي
	ميل السرير	°	35 درجة
	طول لوحة طاولة السكين x عرض	مم	700x290
	طول أداة الماكينة x عرض x	مم	2200x1580x2000
	إجمالي وزن الجهاز بأكمله	كجم	3430
	القوة الكلية	KW	13
	متوسط استهلاك الطاقة	KW / H.	2

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
