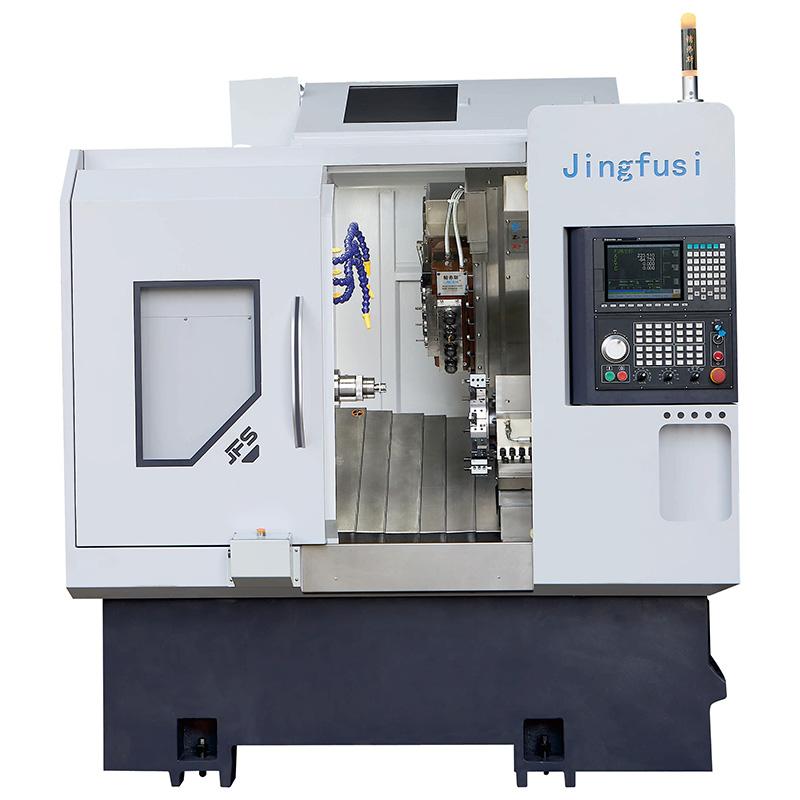

تحويل مطحنة مخرطة CNC

Jingfusi هي شركة مصنعة لمخرطة CNC ذات المطحنة الدورانية. يلتزم مصنعنا بتزويد العملاء بأدوات آلية عالية الأداء وفعالة من حيث التكلفة. نحن نقوم بالبحث المستمر عن احتياجات العملاء في السوق ونقوم بتصنيع المنتجات التي تلبي متطلبات الاستخدام الفعلية الخاصة بهم، مما نال الثناء من العديد من المستخدمين في الصناعة. مرحبا بكم في زيارة المصنع!

نموذج:CK46/52-4+4+Y

إرسال استفسار

وصف المنتج

Jingfusi هو مصنع لمخرطة CNC ذات مطحنة الدوران. فيما يلي الميزات الرئيسية لمنتجنا:

• مقارنة بالأبراج الآلية، توفر أداة الماكينة الخاصة بنا سرعات أعلى ودقة أعلى وتشطيب أفضل للسطح عند معالجة الأجزاء الصغيرة والمتوسطة الحجم.

• يتميز رأس الطاقة الخاص بنا بقاعدة عجلات مقاس 65 مم وتصميم إضافي، مما يجعل من السهل استبدال رأس الطاقة أو المحامل، مما يبسط عملية الصيانة الروتينية.

• يمكن لأدواتنا الآلية معالجة المواد المعقدة مثل الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، والفولاذ الكربوني.

• تضمن أدواتنا الآلية تشغيلًا مستقرًا على المدى الطويل ولها عمر خدمة طويل.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK46-4+4+Y	CK52-4+4+Y	إعادة الاتصال
قدرة المعالجة	أقصى قطر للتأرجح فوق السرير	مم	O480	O480
	الحد الأقصى لقطر الضبط	مم	وين	وين
	الحد الأقصى لطول الدوران	مم	320	320
مغزل	مركز المغزل أرض مرتفعة	مم	1150	1150
	الأنف المغزلي	-	A2-5	A2-6
	قطر تجويف المغزل	مم	056	066
	الحد الأقصى لمقياس شريط المواد	مم	O45	051
	أقصى سرعة للمغزل	دورة في الدقيقة	4500	4000
	قوة محرك المغزل	كيلووات/نيوتن.م	7.5 كيلو واط/47 نيوتن متر	11 كيلو واط/72 نيوتن متر	اختياري مدمج 11 كيلو واط/60 نيوتن متر اختياري مدمج 22 كيلو واط/170 نيوتن متر

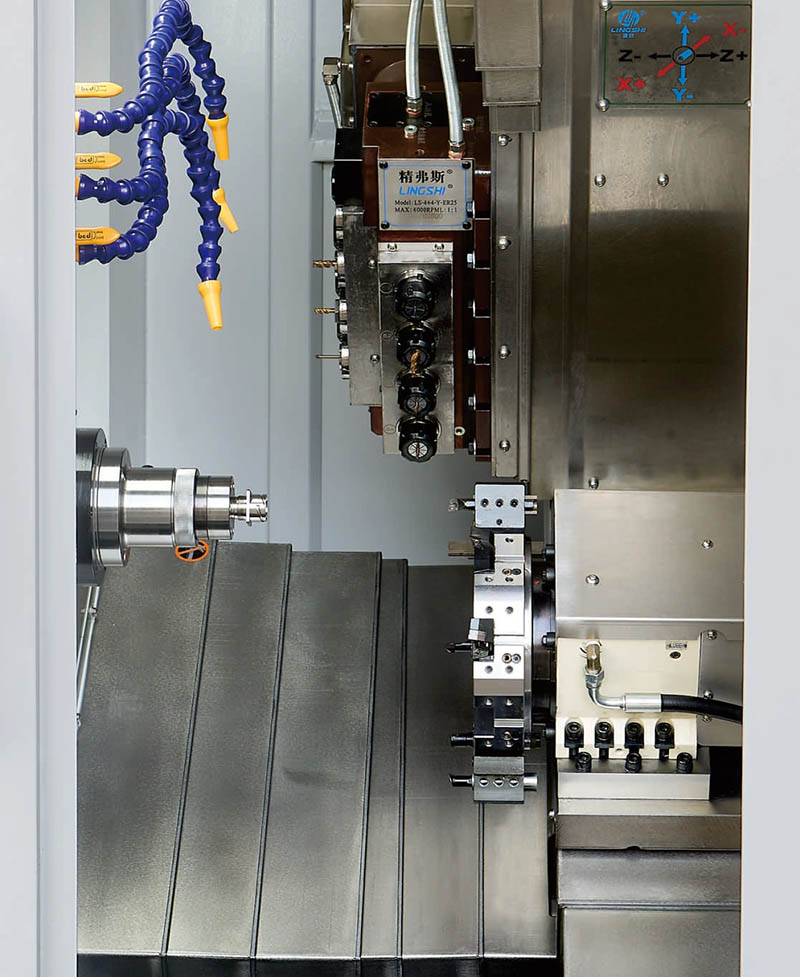

برج الطاقة	نموذج تجميع رأس الطاقة		ثابت 4 + اتجاه نصف قطري 4 + اتجاه محوري 4	وين
	محرك رأس الطاقة	كيلووات/نيوتن.م	سينتيك 1.7 كيلو واط/8.34 نيوتن متر	سينتيك 1.7 كيلو واط/8.3 نيوتن متر	محركان يقودان ثمانية رؤوس طاقة
	المسافة بين مهاوي	مم	65	65
	السرعة القصوى لرأس الطاقة	ص / مم	5000	5000	4000 شائعة الاستخدام
	طريقة تركيب أداة السلطة		ER25	ER25
برج سيرفو	نموذج البرج المؤازر		MK-63RSV-8T	MK-63RSV-8T	اختياري 12T
تغذية المحور X/Z/Y	محور X/Z/Y أقصى سرعة سفر سريعة	م/بي	24	24
	×/Z/قوة المحرك/عزم الدوران للمحور Y	كيلووات/نيوتن.م	ياسكاواي 1.3 كيلو واط/8.34 نيوتن متر أو سينتيك 1.8 كيلو واط/11.5 نيوتن متر	ياسكاواي 1.3 كيلو واط/8.34 نيوتن متر أو سينتيك 1.8 كيلو واط/11.5 نيوتن متر
	مسامير X/ZY-محور C3-gradebll		32/32/25	32/32/25
	×/ZY-محور أوليرجويدي رايس	-	35/35/25	35/35/25
	Xaxis السفر الفعال	مم	800	800
	تشاك هيدروليكي المغزل	مم	470	470
	ياكسيس السفر الفعال	مم	260	260
	2200×1580×1900	مم	70	70
مواصفات المعدات	الوزن الصافي للآلة	كجم	3400	3500
	إجمالي قوة الآلة	كيلوواط	13	16.5
	الآلة طول×عرض×ارتفاع	مم	12 محطة عمل	2200×1580×1900

• تضمن أدواتنا الآلية تشغيلًا مستقرًا على المدى الطويل ولها عمر خدمة طويل.

العناصر الاختيارية

عنصر التكوين		CK46-4+4+Y	CK52-4+4+Y
المغزل الرئيسي	المغزل الميكانيكي	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O
تحكم	وحدة تحكم سينتيك	●	●
تحكم	المعدات المساعدة		O
محور التغذية	ياسكاوا	●	●
محور التغذية	سينتيك	O	O
لقط	سحب المشبك للخلف	●	●
لقط	تشاك	O	O
دافق	8 محطات عمل	●	●
دافق	12 محطة عمل	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O
	جهاز التغذية	O	O
	ناقل الرقائق	O	O
	الروبوت الآلي	O	O
	فاصل ضباب الزيت	O	O
