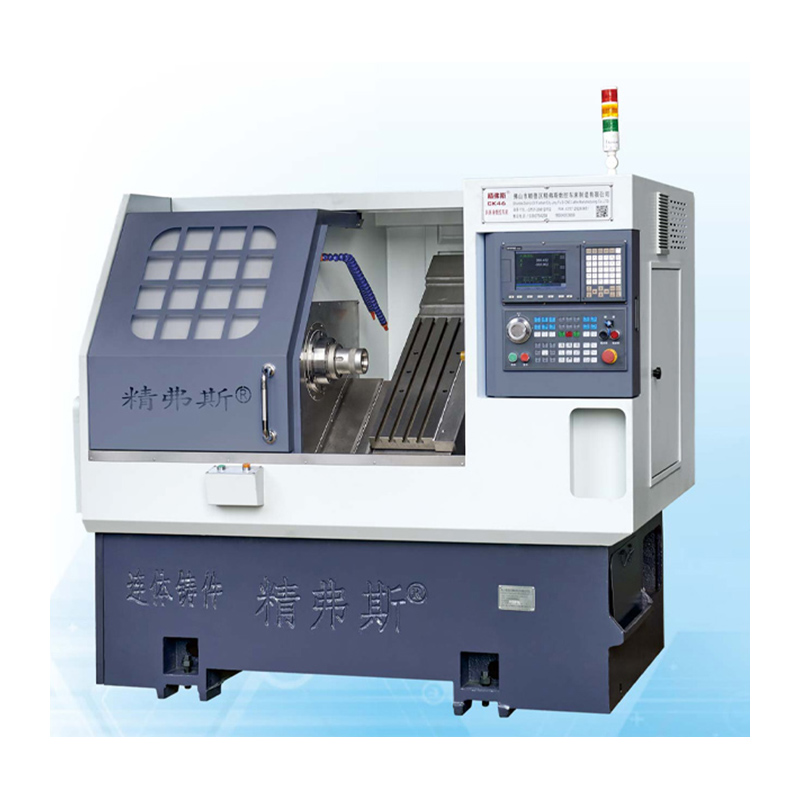

آلة مخرطة ذات سرير مائل CNC عالية الدقة

فيما يلي مقدمة لآلة المخرطة ذات القاعدة المائلة CNC ذات الجودة العالية والدقة العالية من Jingfusi، على أمل مساعدتك على فهمها بشكل أفضل. نرحب بالعملاء الجدد والقدامى لمواصلة التعاون معنا لخلق مستقبل أفضل!

نموذج:CK46

إرسال استفسار

وصف المنتج

يمكن لآلات المخرطة ذات القاعدة المائلة CNC عالية الدقة من Jingfusi إجراء عمليات دوران وطحن دقيقة. باعتبارنا مصنعًا محترفًا، نود أن نقدم لك آلة المخرطة ذات السرير المائل CNC ذات الجودة العالية والدقة العالية من Jingfusi. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

وفيما يلي بعض الميزات والخصائص الرئيسية لهذه الآلات:

تصميم السرير المائل: يوفر تصميم السرير المائل صلابة وثباتًا معززين أثناء التشغيل الآلي. إنه يضمن بقاء أدوات القطع على مقربة من قطعة العمل، مما يؤدي إلى تحسين الدقة.

عمود دوران عالي الدقة: مجهزة بمغزل عالي الدقة، توفر هذه الآلات الحد الأدنى من تشغيل المغزل ودقة دوران ممتازة. تعتبر هذه الدقة أمرًا بالغ الأهمية لتحقيق التفاوتات الضيقة والتشطيبات السطحية الدقيقة.

أدوات تحكم CNC متقدمة: نظرًا لأنها مجهزة بأدوات تحكم CNC وإمكانيات برمجة متقدمة، يمكن للمشغلين برمجة عمليات التشغيل المعقدة والتحكم فيها بسهولة بدقة ومرونة.

مخطط سفر الآلة

تفاصيل المنتج

قائمة المعلمات

مشروع		وحدة	CK46	CK52	CK76
الحد الأقصى لطول الدوران		مم	350
الحد الأقصى لقطر الدوران على السرير		مم	Ø 500
الحد الأقصى لقطر الدوران على لوح التزلج		مم	Ø 160
ميل السرير		°	35 درجة
السفر الفعال لمحور X/Z		مم	القطر 1000/400
مواصفات برغي محور X/Z		مم	32
مواصفات السكك الحديدية لمحور X/Z		مم	35
قوة المحرك للمحور X/Z		كيلوواط	1.3
أقصى حركة سريعة لمحور X/Z		م/دقيقة	24
طول أداة الآلة × العرض × الارتفاع		مم	2100X1580X1800
الوزن الإجمالي للآلة بأكملها		كلغ	2600
رقم السكين		يصلح	8
حجم السكين مربع		مم	20 × 20
حجم القاطع ذو الفتحة المستديرة		مم	Ø20
إجمالي الطاقة		كيلووات	13	13	16
متوسط استهلاك الطاقة		كيلووات/ساعة	2	2	2.5
رمح الرئيسي	شكل وجه نهاية المغزل		A2 - 5	A2 - 6	A2 -8


	أقصى سرعة للمغزل	دورة في الدقيقة	6000 (اضبط على 4500)	4200 (ضبط على 3500)	3200 (ضبط على 2500)
	قوة محرك المغزل	كيلوواط	7.5	7.5	11
	عزم الدوران المقدر لمحرك المغزل	نانومتر	47.8 نيوتن متر	47.8 نيوتن متر	72Nm
	الحد الأقصى لقطر تمرير الشريط	مم	Ø 45	Ø 51	75

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي	رسم تخطيطى	طريقة الكشف	معيار المصنع


فوز شعاعي المغزل,		كشف نفاذ المخروط الخارجي	0.0025


موقف تكرار المحور X		كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.0025


موقف تكرار المحور Z		كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.0025


إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
