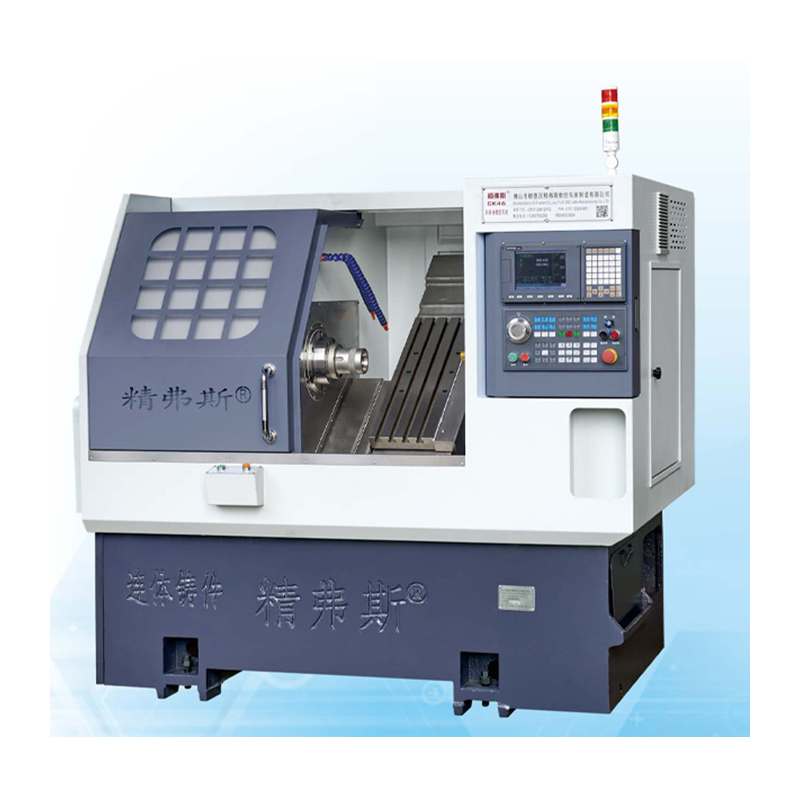

آلة مخرطة CNC ذات السرير المائل
  • آلة مخرطة CNC ذات السرير المائل آلة مخرطة CNC ذات السرير المائل

آلة مخرطة CNC ذات السرير المائل

آلة مخرطة CNC ذات السرير المائل Jingfusi® هي نوع من مخارط التحكم العددي بالكمبيوتر (CNC) التي تتميز بتصميم السرير المائل أو المائل. هذا التصميم يميزها عن المخارط التقليدية المسطحة. في المخرطة ذات القاعدة المائلة، تميل قاعدة الآلة أو قاعدتها بزاوية، عادةً حوالي 35 درجة، بالنسبة إلى المستوى الأفقي. يوفر هذا التصميم العديد من المزايا ويستخدم بشكل شائع في عمليات التصنيع والتصنيع الحديثة.
نموذج:CK46

إرسال استفسار

وصف المنتج
Jingfusi®  is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!
مميزات آلة المخرطة CNC ذات السرير المائل Jingfusi®:

مخرطة CNC بسرير مائل 35 درجة
قدرة نقل الرقاقة كبيرة ومريحة، ويمكن للعميل اختيار نقل الرقاقة في الأمام أو في الخلف
هيكل المسمار قبل التمدد
وظيفة أداة من نوع العصابة

فيما يلي بعض الميزات والفوائد الرئيسية لآلة مخرطة CNC ذات السرير المائل:

الصلابة: تصميم الطبقة المائلة يعزز صلابة الماكينة، مما يوفر دعمًا وثباتًا أفضل لأدوات القطع وقطع العمل. تؤدي هذه الصلابة إلى تحسين دقة المعالجة وتشطيب السطح.

إدارة الرقاقة: يسمح الاتجاه المائل للسرير بإخلاء الرقاقة بشكل أكثر فعالية. تميل الرقائق التي يتم إنتاجها أثناء عملية التصنيع إلى السقوط بعيدًا عن منطقة العمل، مما يقلل من خطر تراكم الرقائق وتلف الأداة.

بيئة العمل: غالبًا ما تتمتع المخارط ذات القاعدة المائلة بتصميم أكثر راحة، مما يسهل على المشغلين تحميل وتفريغ قطع العمل. يوفر السرير المائل رؤية أفضل لمنطقة المعالجة، مما يمكن أن يحسن كفاءة المشغل وسلامته.

تقليل تداخل الأدوات: يقلل تصميم الطبقة المائلة من خطر التداخل بين أداة القطع وقطعة الشغل، خاصة عند معالجة الأجزاء المعقدة أو المحددة.

تصنيع عالي السرعة: مخارط السرير المائلة مناسبة تمامًا لعمليات التشغيل عالية السرعة. تسمح قدرات الصلابة المحسنة وإخلاء الرقائق بسرعات قطع أسرع وإنتاجية أعلى.

تعدد الاستخدامات: تتميز هذه الآلات بأنها متعددة الاستخدامات ويمكن استخدامها لمجموعة واسعة من عمليات الخراطة، بما في ذلك المواجهة، والخراطة، والحفر، واللولبة، والحز.

تكامل الأتمتة: يمكن دمج مخارط CNC ذات القاعدة المائلة بسهولة مع أنظمة الأتمتة، مثل اللوادر الآلية، لزيادة تعزيز الإنتاجية وتقليل العمل اليدوي.

الدقة والدقة: تساهم صلابة وثبات تصميم القاعدة المائلة في زيادة دقة المعالجة ودقتها، مما يجعلها مناسبة للتطبيقات التي تتطلب تفاوتات مشددة.

توافق المواد: يمكن للمخارط ذات القاعدة المائلة التعامل مع مجموعة متنوعة من المواد، بما في ذلك المعادن والبلاستيك والمواد المركبة، مما يجعلها مناسبة لمجموعة واسعة من الصناعات، مثل صناعة الطيران والسيارات والأجهزة الطبية.

تغييرات الأداة: تم تجهيز العديد من مخارط CNC ذات القاعدة المائلة بمبدلات أدوات تسمح بتغييرات سريعة ومؤتمتة للأداة، مما يقلل وقت التوقف عن العمل ويزيد الكفاءة.

باختصار، توفر آلة مخرطة CNC ذات القاعدة المائلة العديد من المزايا مقارنة بالمخارط ذات القاعدة المسطحة التقليدية، بما في ذلك الصلابة المحسنة، وإدارة الرقائق، وبيئة العمل. تُستخدم هذه الآلات بشكل شائع في بيئات التصنيع الحديثة حيث تعد الدقة والكفاءة والتنوع أمرًا ضروريًا.

مخطط سفر الآلة



تفاصيل المنتج



قائمة المعلمات

مشروع وحدة CK46 CK52 CK76
الحد الأقصى لطول الدوران مم 350
الحد الأقصى لقطر الدوران على السرير مم Ø 500
الحد الأقصى لقطر الدوران على لوح التزلج مم Ø 160
ميل السرير ° 35 درجة
السفر الفعال لمحور X/Z مم القطر 1000/400
مواصفات برغي محور X/Z مم 32
مواصفات السكك الحديدية لمحور X/Z مم 35
قوة المحرك للمحور X/Z كيلوواط 1.3
أقصى حركة سريعة لمحور X/Z م/دقيقة 24
طول أداة الآلة × العرض × الارتفاع مم 2100X1580X1800
الوزن الإجمالي للآلة بأكملها كلغ 2600
رقم السكين يصلح 8
حجم السكين مربع مم 20 × 20
حجم القاطع ذو الفتحة المستديرة مم Ø20
إجمالي الطاقة كيلووات 13 13 16
متوسط ​​استهلاك الطاقة كيلووات/ساعة 2 2 2.5
رمح الرئيسي شكل وجه نهاية المغزل
A2 - 5 A2 - 6 A2 -8
أقصى سرعة للمغزل دورة في الدقيقة 6000 (اضبط على 4500) 4200 (ضبط على 3500) 3200 (ضبط على 2500)
قوة محرك المغزل كيلوواط 7.5 7.5 11
عزم الدوران المقدر لمحرك المغزل نانومتر 47.8 نيوتن متر 47.8 نيوتن متر 72Nm
الحد الأقصى لقطر تمرير الشريط مم Ø 45 Ø 51 75

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي رسم تخطيطى طريقة الكشف
 معيار المصنع
فوز شعاعي المغزل,
كشف نفاذ المخروط الخارجي 0.0025
موقف تكرار المحور X
كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.0025
موقف تكرار المحور Z
كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.0025
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
