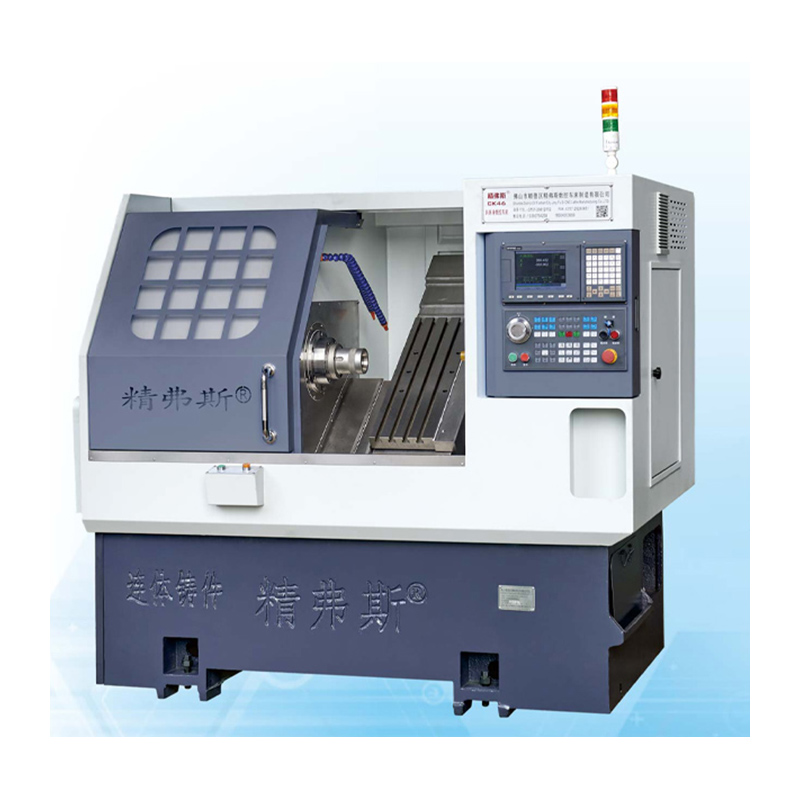

مشروع | وحدة | CK46 | CK52 | CK76 | |
الحد الأقصى لطول الدوران | مم | 350 | |||
الحد الأقصى لقطر الدوران على السرير | مم | Ø 500 | |||
الحد الأقصى لقطر الدوران على لوح التزلج | مم | Ø 160 | |||
ميل السرير | ° | 35 درجة | |||
السفر الفعال لمحور X/Z | مم | القطر 1000/400 | |||
مواصفات برغي محور X/Z | مم | 32 | |||
مواصفات السكك الحديدية لمحور X/Z | مم | 35 | |||
قوة المحرك للمحور X/Z | كيلوواط | 1.3 | |||
أقصى حركة سريعة لمحور X/Z | م/دقيقة | 24 | |||
طول أداة الآلة × العرض × الارتفاع | مم | 2100X1580X1800 | |||
الوزن الإجمالي للآلة بأكملها | كلغ | 2600 | |||
رقم السكين | يصلح | 8 | |||
حجم السكين مربع | مم | 20 × 20 | |||
حجم القاطع ذو الفتحة المستديرة | مم | Ø20 | |||
إجمالي الطاقة | كيلووات | 13 | 13 | 16 | |
متوسط استهلاك الطاقة | كيلووات/ساعة | 2 | 2 | 2.5 | |
رمح الرئيسي | شكل وجه نهاية المغزل |
|
A2 - 5 | A2 - 6 | A2 -8 |
أقصى سرعة للمغزل | دورة في الدقيقة | 6000 (اضبط على 4500) | 4200 (ضبط على 3500) | 3200 (ضبط على 2500) | |
قوة محرك المغزل | كيلوواط | 7.5 | 7.5 | 11 | |
عزم الدوران المقدر لمحرك المغزل | نانومتر | 47.8 نيوتن متر | 47.8 نيوتن متر | 72Nm | |
الحد الأقصى لقطر تمرير الشريط | مم | Ø 45 | Ø 51 | 75 |
دقة الماكينة، معيار عامل Jingfus : | ||||
عنصر الاختبار الرئيسي | رسم تخطيطى | طريقة الكشف |
معيار المصنع |
|
فوز شعاعي المغزل, |
|
كشف نفاذ المخروط الخارجي | 0.0025 | |
موقف تكرار المحور X |
|
كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.0025 | |
موقف تكرار المحور Z |
|
كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.0025 | |
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi. | ||||
