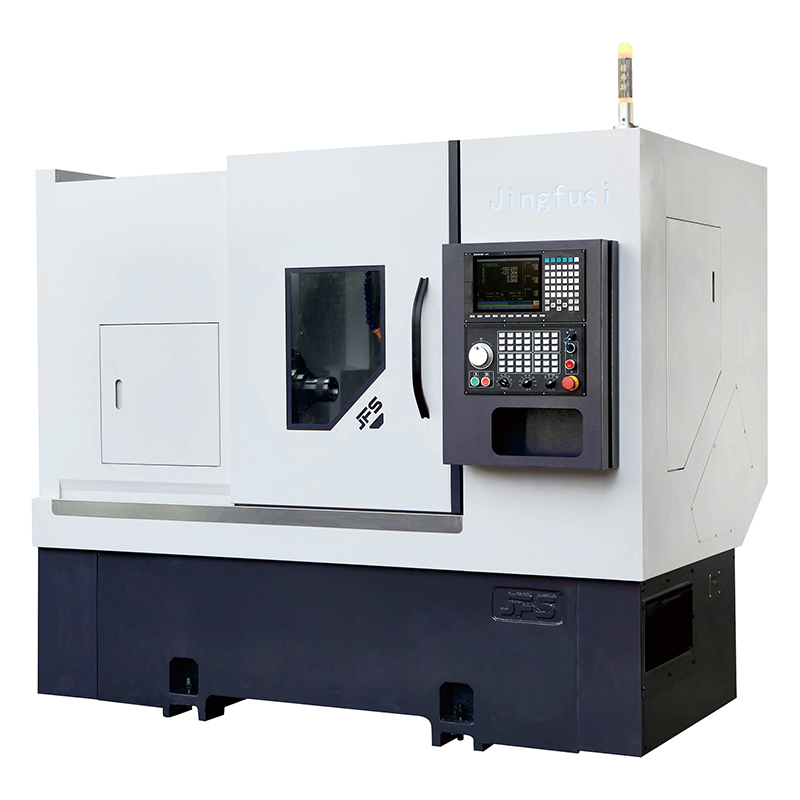

مخرطة CNC ذات برج كهربائي CK46 52DTY

تتميز مخرطة Power Turret CNC CK46 52DTY من مصنع Jingfusi برؤوس طاقة مزدوجة وسرعة عالية، وناقل حركة بدون تروس من أجل تصنيع مستقر، وإزالة مرنة للرقاقة ثنائية المسار، وعمر تشغيلي طويل للآلة. يرجى الاتصال بنا للحصول على مزيد من المعلومات.

نموذج:CK46/52DTY

إرسال استفسار

وصف المنتج

كشركة مصنعة، تقدم Jingfusi مخرطة CNC ذات برج كهربائي ذات جودة عالية CK46 52DTY.

ميزة المنتج

في ظل فرضية التكوين المتسق تمامًا، وهيكل الصب، ومعالجة الشيخوخة ودقة التجميع، فإن المحور Y الافتراضي والمحور Y العمودي لهما مزايا خاصة بهما: المحور Y الافتراضي أكثر صلابة، وتعديل الاستدارة أكثر ملاءمة؛ يعد المحور Y العمودي أكثر مرونة في تمديد السكتة الدماغية، كما أن تشطيب سطح قطعة العمل المُشكَّلة أفضل أيضًا. وفي الوقت نفسه، تكون عملية البرمجة أبسط من المحور Y الافتراضي.

بالإضافة إلى ذلك، تحتوي المعدات أيضًا على هذه الميزات العملية: رأس الطاقة 0 درجة يمكن أن يحقق تشغيلًا مستقرًا لـ 8000 دورة في الدقيقة، وسرعة العمل المقدرة لرأس الطاقة 90 درجة تبلغ 6500 دورة في الدقيقة؛ يعتمد حامل الأدوات تصميم ناقل الحركة بدون تروس، مما يزيل تأثير مصدر الحرارة من الجذر، مما يضمن دقة المعالجة بشكل فعال؛ تم دمج وظائف الطحن والخراطة، والتي يمكنها بسهولة تلبية متطلبات تصنيع المواد المعقدة مثل الفولاذ المقاوم للصدأ وسبائك التيتانيوم والفولاذ الكربوني؛ يعتمد نظام إزالة الرقائق على التصميم المتكامل من الجانب + الخلفي، ووضع التثبيت المرن، ويمكن اختياره بشكل تعسفي وفقًا لظروف العمل الفعلية.

بالإضافة إلى ذلك، تخضع مسبوكات الماكينة بأكملها للتليين والشيخوخة الاهتزازية وغيرها من عمليات معالجة الشيخوخة متعددة القنوات، والتي لا يمكنها فقط ضمان الاستقرار في عملية المعالجة على المدى الطويل، ولكن أيضًا إطالة عمر خدمة المعدات بشكل فعال.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK52DTYW-500	CK76DTYW-500	إعادة الاتصال
قدرة المعالجة	أقصى قطر للتأرجح فوق السرير	مم	0700	Ø700
	الحد الأقصى لقطر الدوران	مم	0230	Ø230
	الحد الأقصى لطول الدوران	مم	500	500
مغزل	تشاك هيدروليكي المغزل	في	মেশিন টুল ক্রমাগত অপ্টিমাইজ করা হচ্ছে; অনুগ্রহ করে উপরের প্যারামিটারের জন্য মেশিন টুলের প্রকৃত ডেটা পড়ুন।	10"
	ارتفاع مركز المغزل عن الأرض	مم	1150	1150
	الأنف المغزلي		A2-6	A2-8
	قطر تجويف المغزل	مم	س66	086
	الحد الأقصى لقطر الشريط	مم	Ø51	072
	أقصى سرعة للمغزل	دورة في الدقيقة	4000	2000
	قوة المحرك المغزل / عزم الدوران	كيلووات/نيوتن.م	11 كيلو واط/72 نيوتن متر	15 كيلو واط/143 نيوتن متر	اختياري متكامل 11 كيلو واط / 60 نيوتن متر / اختياري مدمج 22 كيلو واط / 170 نيوتن متر

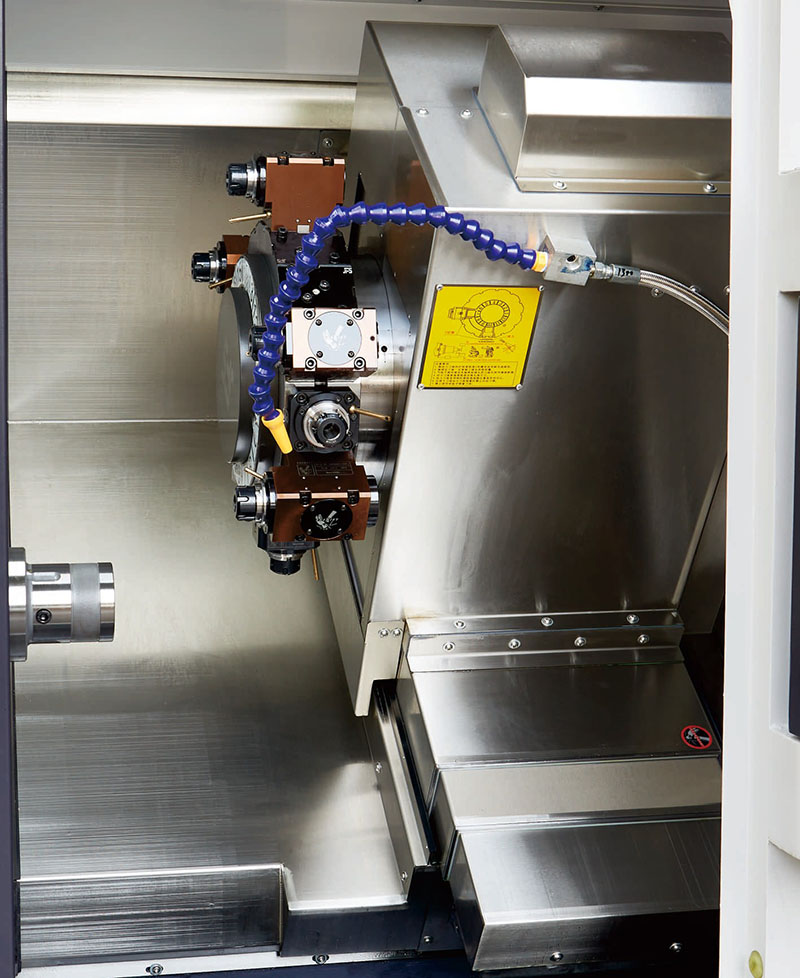

برج الطاقة	نموذج برج الطاقة	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	برج يعمل بمحرك مؤازر GPM من تايوان، ماركة SAUTER الألمانية سابقًا.
	قوة محرك البرج / عزم الدوران	كيلووات/نيوتن.م	5.7 كيلو واط/18 نيوتن متر أو 3.1 كيلو واط/15 نيوتن متر	5.7 كيلو واط/18 نيوتن متر أو 3.1 كيلو واط/15 نيوتن متر
	قوة تلح إلى السرعة القصوى	ص / مم	5000	5000	درجة يمكن تشغيلها عند 8000 دورة في الدقيقة، ويمكن تشغيل 90 درجة عند 6500 دورة في الدقيقة.
تغذية المحور X/Z/Y	× المحور Z الحد الأقصى لسرعة السفر	م/بي	24	24
	Yaxis Max.fast سرعة السفر	م/بي	15	15
	قوة المحرك/عزم الدوران للمحور X/Z/Y	كيلووات/نيوتن.م	ياسكاواي 29 كيلو واط/186 نيوتن متر أو سيتيك 3.1 كيلو واط/15 نيوتن متر	ياسكاوا 29 كيلو واط/186 نيوتن متر أو سيمتيك 3.1 كيلو واط/15 نيوتن متر
	براغي كروية من الدرجة XZY-xis C3	-	40/40/40	40/40/40
	حواجز توجيهية ذات محور XZY	-	35/45/35	35/45/35
	Xaxis السفر الفعال	مم	250	250
	تشاك هيدروليكي المغزل	مم	500	500
	المحور Y السفر الفعال	مم	112 (±56)	112 (±56)
	بميستهوغ	مم	50	50	استنادًا إلى حامل الأدوات عالي الطاقة الذي يبلغ 70 مركزًا
تايلستوك	سفر تيلستوك	مم	520	520	غراب الذيل المبرمج
تايلستوك	ثقب تفتق دبوس القاذف	عضو الكنيست	مون 5 #	مون 5 #
مواصفات المعدات	الوزن الصافي للآلة	كجم	4500	4600
	إجمالي قوة الآلة	كيلوواط	26	30
	الآلة طول×عرض×ارتفاع	مم	2500×1680×1900	2500×1680×1900

يتم تحسين أداة الآلة باستمرار؛ يرجى الرجوع إلى البيانات الفعلية لأداة الآلة لمعرفة المعلمات المذكورة أعلاه.

العناصر الاختيارية

عنصر التكوين		CK52DTYW-500	CK76DTYW-500
المغزل الرئيسي	المغزل الميكانيكي	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O
تحكم	وحدة تحكم سينتيك	●	●
تحكم	المعدات المساعدة	O	O
محور التغذية	ياسكاوا	●	●
محور التغذية	سينتيك	O	O
دافق	برج الطاقة BMT55	●	●
دافق	برج الطاقة BMT55	一	O
تايلستوك	مورس رقم 5	O	O
لقط	سحب المشبك للخلف	●	●
لقط	تشاك	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O
	جهاز التغذية	O	O
	ناقل الرقائق	O	O
	الروبوت الآلي	O	O
	فاصل ضباب الزيت	O	O
