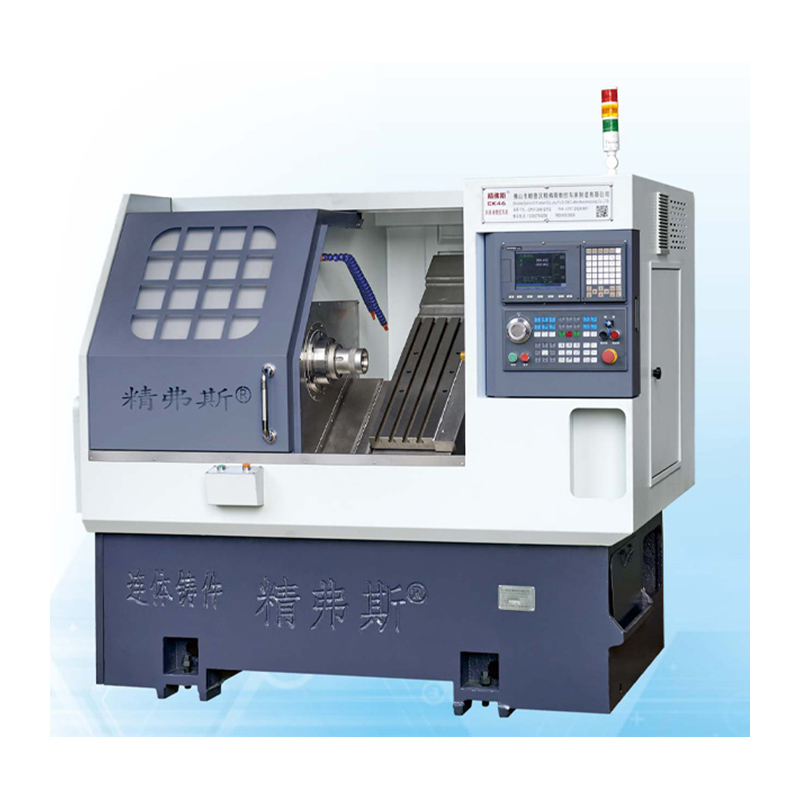

مخارط سرير مائلة CNC

تتميز مخارط السرير المائل Jingfusi® CNC بتصميم سرير مائل 35 درجة إلى جانب هيكل عزم الدوران القوي ، مما يضمن الحد الأدنى من التشوه حتى أثناء عمليات القطع الثقيلة. هذا تصميم السرير المائل يسهل عمليات التثبيت والاستبدال والتفتيش المبسطة. إن دمج مسامير الكرة والغزل عالية الدقة يضمن زيادة الدقة واللمعان السطحي في تطبيقات الآلات.

نموذج:CK46

إرسال استفسار

وصف المنتج

تعتبر مخارط سرير CNC Slant بمثابة تحسين وترقية CNC Jingfusi® على أساس أصلي. على أساس ورث أداء المعالجة العالي وتشغيله السهل للنموذج الأصلي ، تم تطويره بتصميم سرير مائل مغلق بالكامل ومساحة تشغيل أكبر. ، دقة أدوات الآلات CNC مع ارتفاع سرعة المعالجة وضبط وصيانة أسهل.

تفاصيل المنتج

قائمة المعلمات

مشروع		وحدة	CK46	CK52	CK76
الحد الأقصى للدوران		مم	350
أقصى قطر الدوران على السرير		مم	Ø 500
أقصى قطر الدوران على لوح التزلج		مم	Ø 160
ميل السرير		°	35 درجة
السفر الفعال لمحور X/Z		مم	قطر 1000/400
مواصفات برغي محور X/Z		مم	32
مواصفات السكك الحديدية المحور X/Z		مم	35
X/Z-Axis Motor Power		KW	1.3
أقصى حركة سريعة لمحور x/z		م/بلدي	24
طول أداة الماكينة x عرض x		مم	2100x1580x1800
إجمالي وزن الجهاز بأكمله		كجم	2600
عدد السكين		يصلح	8
حجم سكين مربع		مم	20x20
حجم قاطع الفتحة المستديرة		مم	Ø20
القوة الكلية		KW	13	13	16
متوسط استهلاك الطاقة		KW / H.	2	2	2.5
رمح رئيسي	شكل وجه نهاية المغزل		A2 - 5	A2 - 6	A2 -8


	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4500)	4200 (تعيين إلى 3500)	3200 (تم تعيينه على 2500)
	قوة محرك المغزل	KW	7.5	7.5	11
	تصنيف عزم الدوران محرك المغزل	نانومتر	47.8nm	47.8nm	72Nm
	الحد الأقصى للقطر الشريط	مم	Ø 45	Ø 51	Ø 75

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	طريقة الكشف	معيار المصنع


إيقاع المغزل الشعاعي ،		اكتشف جولة المخروط الخارجي	0.0025


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
