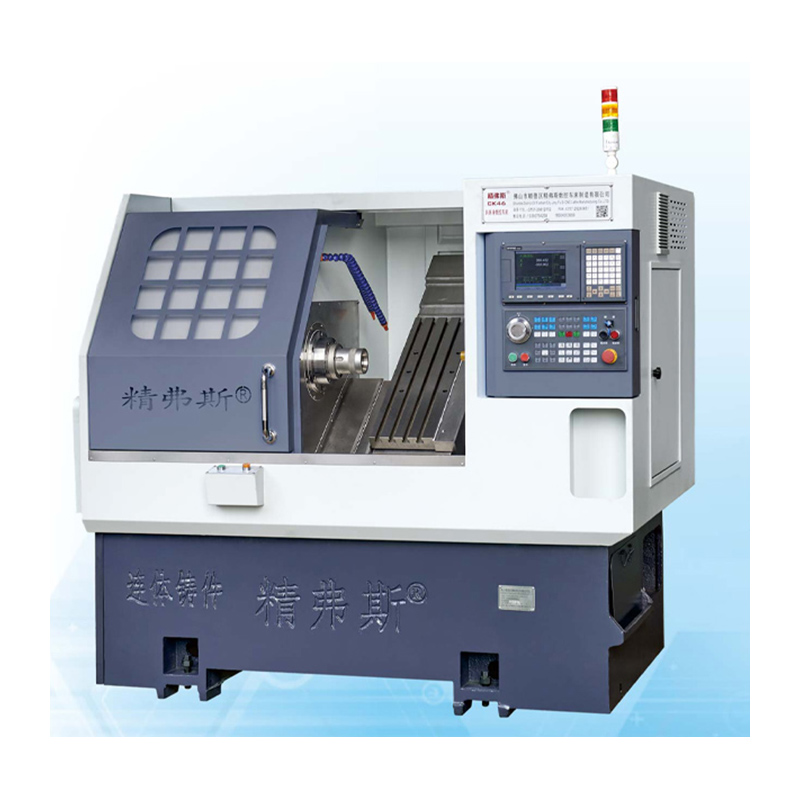

مخرطة سرير مائلة CNC

يجد مخرطة السرير CNC Jingfusi® CNC تطبيقًا في البيئات الصناعية حيث تتطلب التصنيع أقصى دقة ودقة. إلى جانب الاستخدام الصناعي ، تلبي هذه المخارط احتياجات الهواة وأصحاب الأعمال الصغيرة الذين يبحثون عن أداة توفر مستوى عالٍ من التخصيص والمرونة في عمليات التصميم. سواء في إعدادات الإنتاج على نطاق واسع أو مشاريع أصغر حجماً ، تتكيف مخرطة السرير CNC من Jingfusi® إلى متطلبات متنوعة ، مما يجمع بين الدقة مع التنوع.

نموذج:CK46

إرسال استفسار

وصف المنتج

تبرز مخرطة السرير CNC CNC Jingfusi® كأداة للآلات الدقيقة المصممة بدقة لإنتاج مكونات متنوعة ، مع التركيز بشكل خاص على الأجزاء الأسطوانية والتناوب. تكمن المميزات المميزة في هيكل السرير المائل ، المصمم استراتيجياً لتعزيز الاستقرار والدقة خلال عملية التصنيع. يضمن هذا التصميم المبتكر أن المخرطة تتفوق في تقديم نتائج دقيقة وعالية الجودة ، مما يجعلها ميزة قيمة لمجموعة واسعة من تطبيقات التصنيع.

الرسم البياني للسفر الآلي

تفاصيل المنتج

قائمة المعلمات

مشروع		وحدة	CK46	CK52	CK76
الحد الأقصى للدوران		مم	350
أقصى قطر الدوران على السرير		مم	Ø 500
أقصى قطر الدوران على لوح التزلج		مم	Ø 160
ميل السرير		°	35 درجة
السفر الفعال لمحور X/Z		مم	قطر 1000/400
مواصفات برغي محور X/Z		مم	32
مواصفات السكك الحديدية المحور X/Z		مم	35
X/Z-Axis Motor Power		KW	1.3
أقصى حركة سريعة لمحور x/z		م/بلدي	24
طول أداة الماكينة x عرض x		مم	2100x1580x1800
إجمالي وزن الجهاز بأكمله		كجم	2600
عدد السكين		يصلح	8
حجم سكين مربع		مم	20x20
حجم قاطع الفتحة المستديرة		مم	Ø20
القوة الكلية		KW	13	13	16
متوسط استهلاك الطاقة		KW / H.	2	2	2.5
رمح رئيسي	شكل وجه نهاية المغزل		A2 - 5	A2 - 6	A2 -8


	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4500)	4200 (تعيين إلى 3500)	3200 (تم تعيينه على 2500)
	قوة محرك المغزل	KW	7.5	7.5	11
	تصنيف عزم الدوران محرك المغزل	نانومتر	47.8nm	47.8nm	72Nm
	الحد الأقصى للقطر الشريط	مم	Ø 45	Ø 51	Ø 75

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	طريقة الكشف	معيار المصنع


إيقاع المغزل الشعاعي ،		اكتشف جولة المخروط الخارجي	0.0025


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
