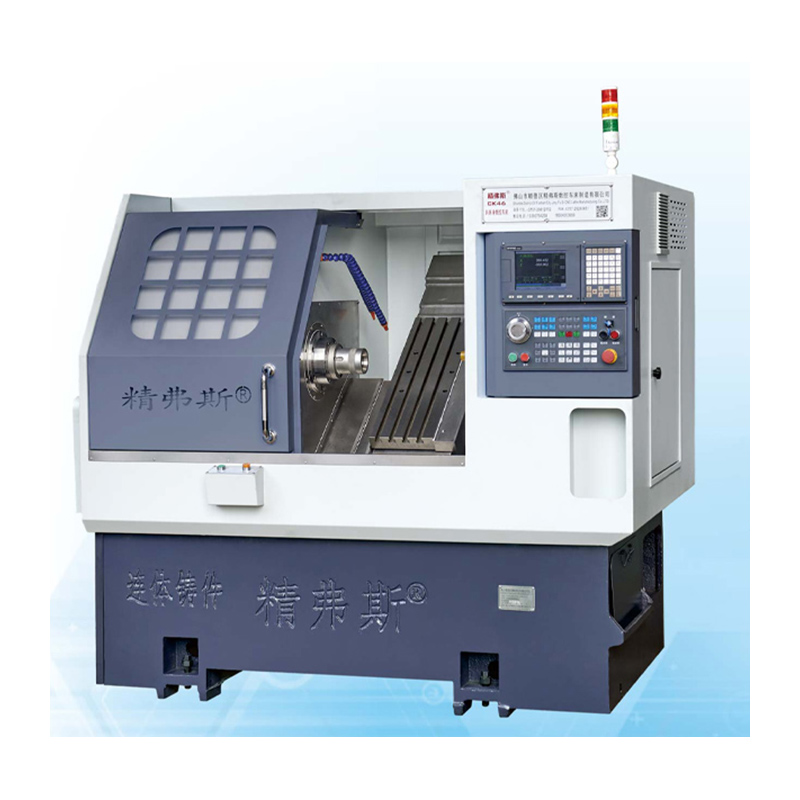

آلة مخرطة سرير مائلة CNC

تحتوي آلة مخرطة سرير CNC العالية الجودة Jingfusi® على خصائص إزالة الرقائق المريحة ، والوظائف الكاملة ، والأداء الممتاز ، والصلابة العالية ، والكفاءة العالية ، والدقة العالية. يستخدم بشكل أساسي في أجزاء السيارات ، وصمامات السباكة ، والقوالب والصناعات الأخرى.

نموذج:CK46

إرسال استفسار

وصف المنتج

تستخدم آلة مخرطة السرير CNC Jingfusi® بشكل أساسي في أجزاء السيارات وصمامات السباكة والقوالب وغيرها من الصناعات. كما أنه مناسب لمعالجة الدُفعات للأعمدة والأقراص والأجزاء الأخرى ذات الأحجام المعقدة والأحجام المختلفة ومتطلبات الدقة العالية. يمكن أن تكمل تلقائيًا معالجة الرقائق للدوائر الداخلية والخارجية والأخاديد والأقماع والأسطح الكروية وخيوط متري و بوصة مختلفة وأجسام دوارة أخرى. جميع المسبوكات مصنوعة من رمال الراتنج ، التي خضعت للعلاج الشيخوخة ولديها استقرار جيد وقوة عالية والاحتفاظ بدقة جيدة.

تفاصيل المنتج

قائمة المعلمات

مشروع		وحدة	CK46	CK52	CK76
الحد الأقصى للدوران		مم	350
أقصى قطر الدوران على السرير		مم	Ø 500
أقصى قطر الدوران على لوح التزلج		مم	Ø 160
ميل السرير		°	35 درجة
السفر الفعال لمحور X/Z		مم	قطر 1000/400
مواصفات برغي محور X/Z		مم	32
مواصفات السكك الحديدية المحور X/Z		مم	35
X/Z-Axis Motor Power		KW	1.3
أقصى حركة سريعة لمحور x/z		م/بلدي	24
طول أداة الماكينة x عرض x		مم	2100x1580x1800
إجمالي وزن الجهاز بأكمله		كجم	2600
عدد السكين		يصلح	8
حجم سكين مربع		مم	20x20
حجم قاطع الفتحة المستديرة		مم	Ø20
القوة الكلية		KW	13	13	16
متوسط استهلاك الطاقة		KW / H.	2	2	2.5
رمح رئيسي	شكل وجه نهاية المغزل		A2 - 5	A2 - 6	A2 -8


	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4500)	4200 (تعيين إلى 3500)	3200 (تم تعيينه على 2500)
	قوة محرك المغزل	KW	7.5	7.5	11
	تصنيف عزم الدوران محرك المغزل	نانومتر	47.8nm	47.8nm	72Nm
	الحد الأقصى للقطر الشريط	مم	Ø 45	Ø 51	Ø 75

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	طريقة الكشف	معيار المصنع


إيقاع المغزل الشعاعي ،		اكتشف جولة المخروط الخارجي	0.0025


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
