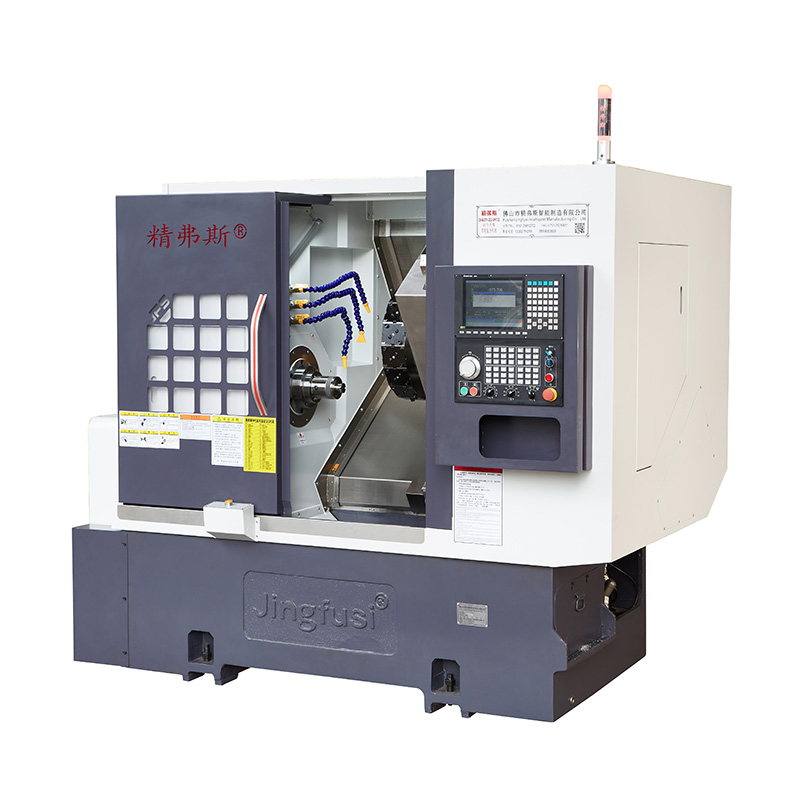

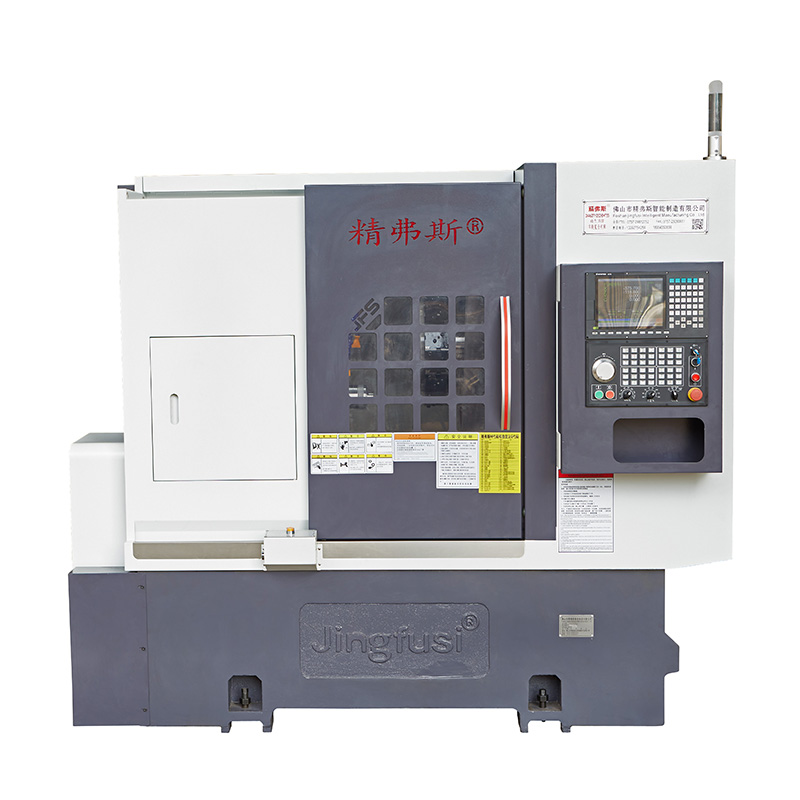

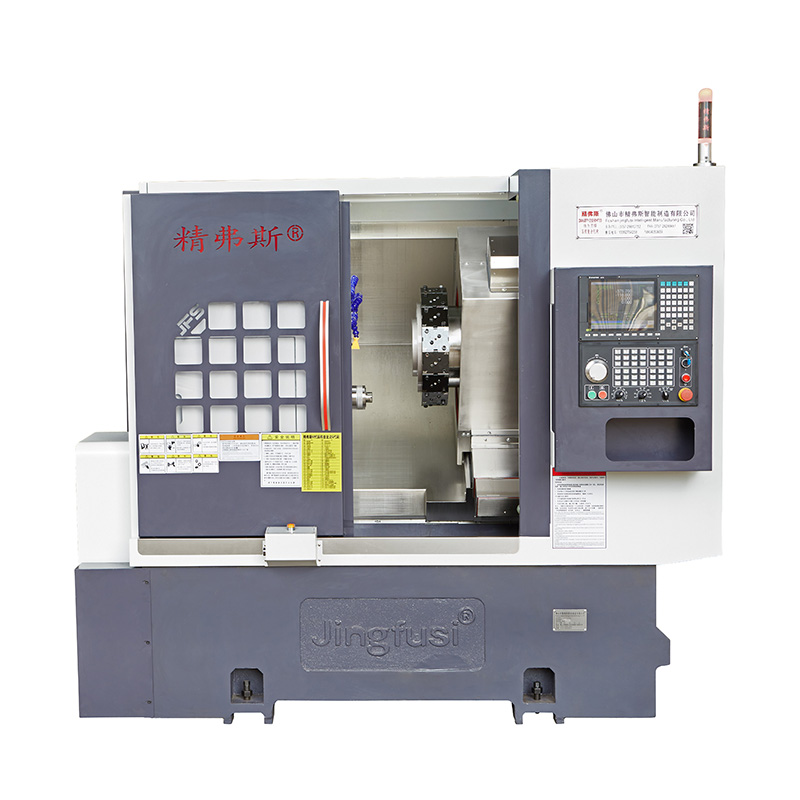

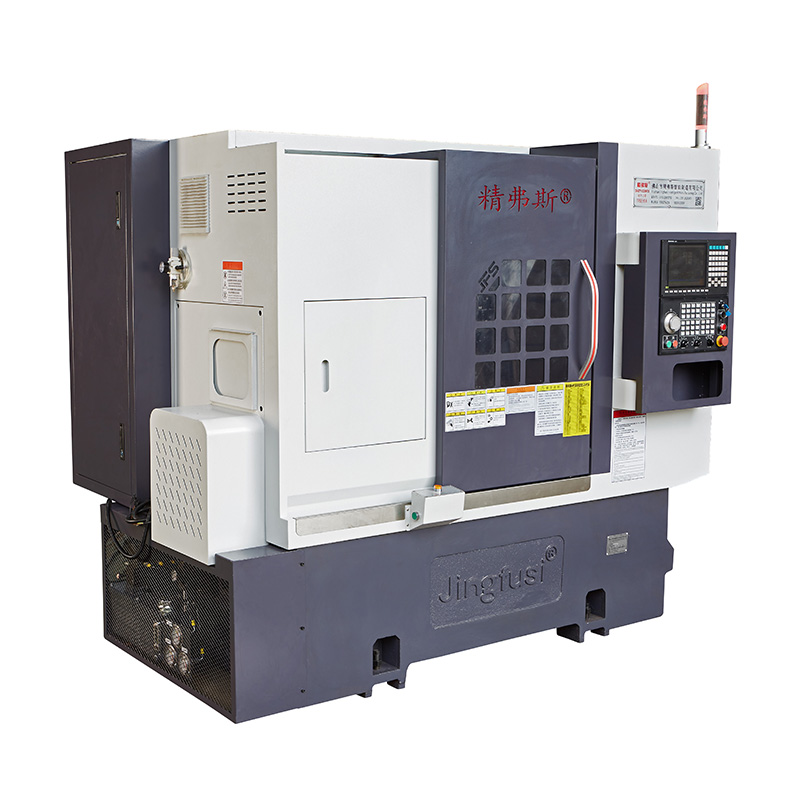

آلات الخراطة والطحن المجمعة للبرج

باعتبارنا شركة متخصصة في تصنيع آلات الخراطة والطحن المجمعة ذات الجودة العالية، يمكنك أن تطمئن إلى شراء آلات الخراطة والطحن المجمعة من مصنعنا وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

نموذج:CK76T-600

إرسال استفسار

وصف المنتج


نرحب بقدومك إلى مصنعنا لشراء أحدث الآلات المجمعة للخراطة والطحن ذات الجودة العالية والسعر المنخفض. نحن نتطلع للتعاون معك.

تفاصيل المنتج



قائمة المعلمات

مشروع محتوى وحدة CK52T-600 CK76T-600 CK46T-600
نطاق المعالجة أقصى قطر دوران للمغزل مم Ø800
نوع الكتلة مم Ø 180 ~ 400
الحد الأقصى لطول الدوران مم 560
الحد الأقصى لقطر الشريط مم Ø 51 ~ 55 Ø 72 Ø 45
محور الرئيسية
 نوع رأس المغزل
A2 - 6 A2 -8 A2 - 5
المغزل من خلال قطر الثقب مم Ø 66 Ø 86 Ø 56
أقصى سرعة للمغزل دورة في الدقيقة 4200 3200 6000
سرعة ضبط المغزل دورة في الدقيقة 1 ~ 3500 1~2500 1~4500
يٌطعم الحد الأقصى لسفر محور X/Z مم 230/600
السكتة الدماغية الفعالة للمحور Z مم 570
أقصى حركة سريعة لمحور X/Z م/دقيقة 24
إعداد محور X/Z للحركة السريعة م/دقيقة 16/18
مواصفات المسمار الدوار لمحور X/Z مم 40
مواصفات مقياس المحور X/Z مم 35/45
اثنا عشر موقف برج المؤازرة ارتفاع مركزي للبرج المؤازر ذو اثني عشر موضعًا
100
برج السكين الحافة المقابلة (القطر الخارجي) مم 385
ارتفاع مركز البرج مم 100
عدد شفرات البرج يصلح 12
قطر التداخل لمعالجة الأداة المجاورة مم Ø180
حجم حامل الأداة ثابت مم 25X25
قطر مقبض حامل السكين مم Ø25
الآلات الكهربائية قوة المحرك الرئيسي/عزم الدوران كيلوواط/نيوتن متر 11 كيلو واط / 72 نيوتن متر 15 كيلو واط/98 نيوتن متر 7.5 كيلو واط/47 نيوتن متر
قوة المحرك/عزم الدوران للمحور X/Z كيلوواط/نيوتن متر ياسكاوا 1.8 كيلو واط/11.5 نيوتن متر. جيل جديد اختياري بقدرة 2.4 كيلووات/قدرة 11.5 نيوتن متر
قوة/عزم دوران محرك تغيير أداة البرج كيلوواط/نيوتن متر الجيل الجديد 1.0 كيلو واط/3.1 نيوتن متر
قوة محرك نظام التبريد كيلوواط 0.3
قوة محرك نظام التبريد عالي الضغط كيلوواط 3
تايلستوك السكتة الدماغية تايلستوك مم 420
أقصى شوط لدبوس القاذف غراب الذيل مم 100
شكل محرك دبوس القاذف Tailstock
هيدروليكي، صلابة قوية
فتحة مخروطية بإبرة علوية من Tailstock عضو الكنيست Mohs 5 #، لا يتأرجح أو يلتوي أثناء المعالجة الدقيقة.
أقصى مسافة بين الطرف والظرف مم 690
آخر ميل السرير ° 30 درجة أو 15 درجة
طول أداة الآلة × العرض × الارتفاع مم 2500X1600X1700
الوزن الإجمالي للآلة بأكملها كلغ الوزن الإجمالي للآلة بأكملها هو 4500 كجم، مع الوزن الإجمالي الاختياري 3500 كجم، ناقص 10000 يوان
إجمالي الطاقة كيلووات 20
متوسط ​​استهلاك الطاقة كيلووات/ساعة 3

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي رسم تخطيطى طريقة الكشف
 معيار المصنع
فوز شعاعي المغزل كشف نفاذ المخروط الخارجي 0.0025
موقف تكرار المحور X كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.0025
موقف تكرار المحور Z
كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.0025
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
