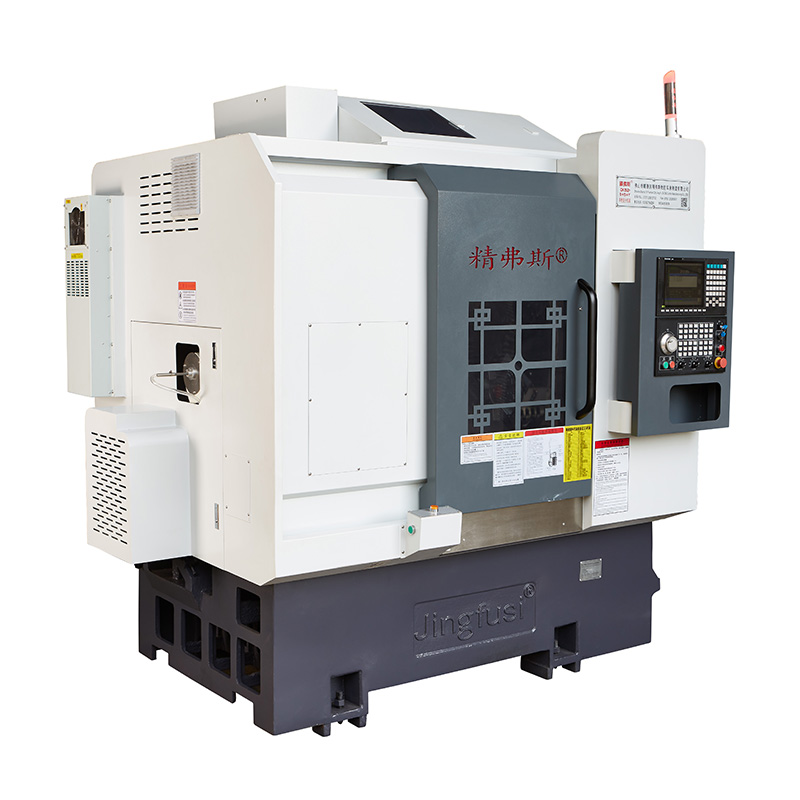

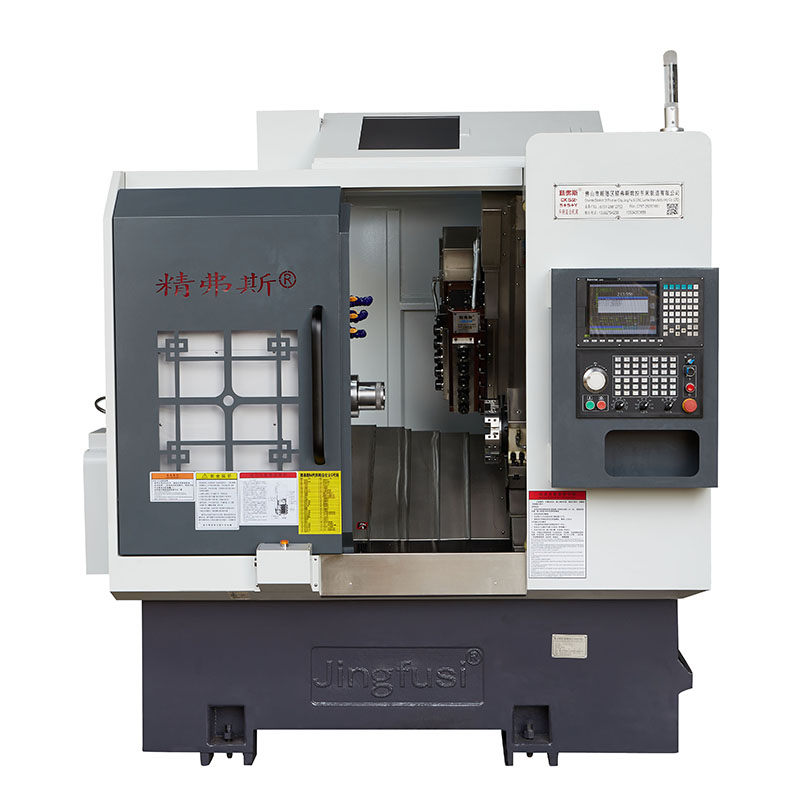

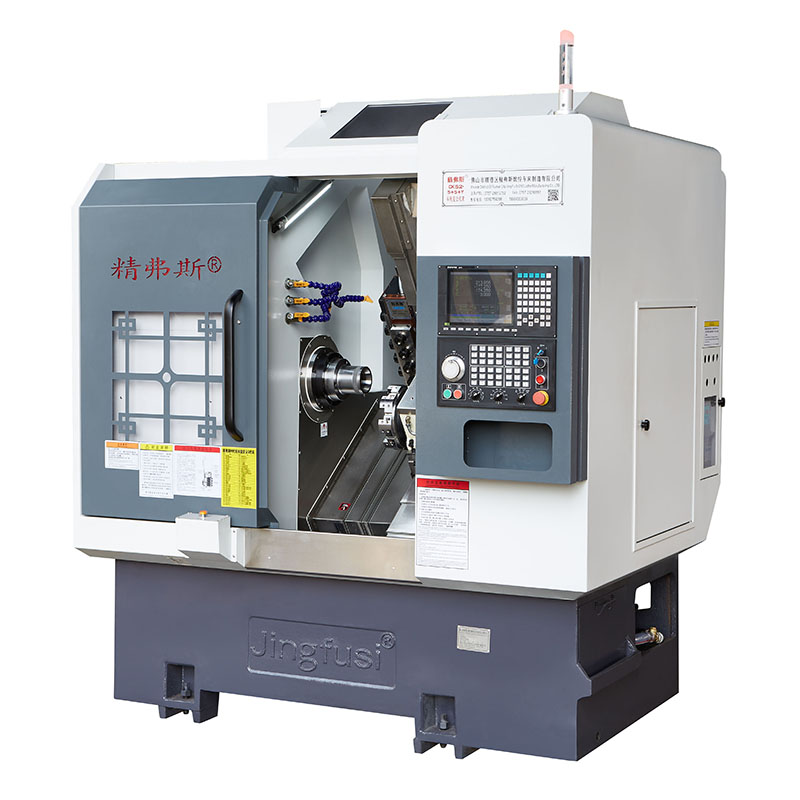

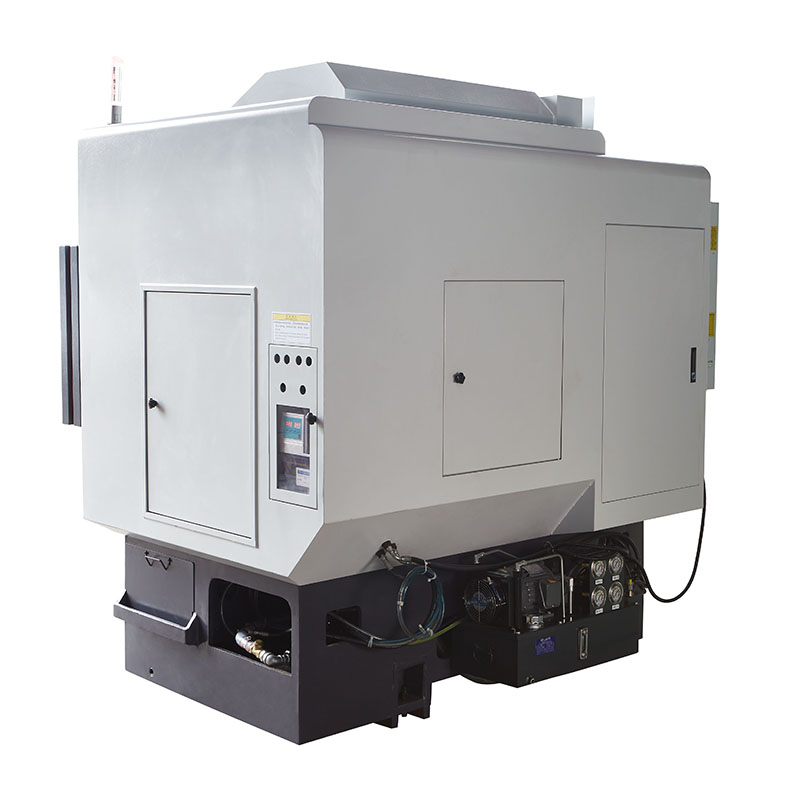

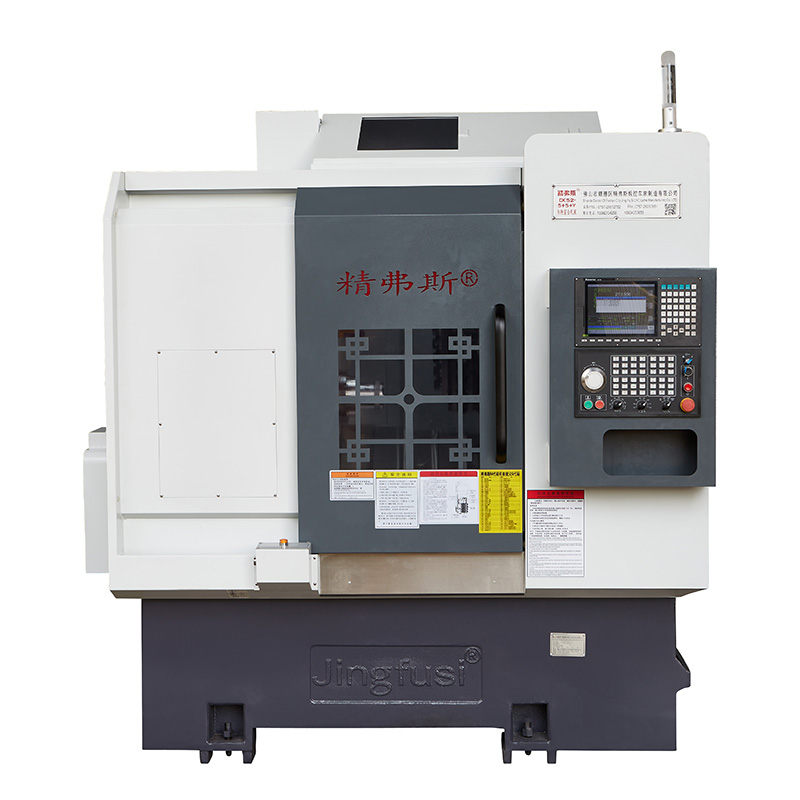

آلة تحول وطحن البرج مجتمعة
يمكنك شراء آلة الخراطة والطحن المركبة Jingfusi® Turret بثقة منا. نحن حريصون على التعاون معكم، وإذا كانت لديكم أية استفسارات أو تحتاجون إلى مزيد من المعلومات، فلا تترددوا في الاتصال بنا. سوف نقوم بالرد على الفور على استفساراتك.
نموذج:CK46-5+5+Y
إرسال استفسار
وصف المنتج
باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك آلة الخراطة والطحن المجمعة ذات الجودة العالية. وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.
تفاصيل المنتج
قائمة المعلمات
| غرض | محتوى | وحدة | CK46-5+5+Y | CK52-5+5+Y |
| نطاق المعالجة | سوينغ على السرير | مم | Ø 500 | |
| الحد الأقصى لطول الدائرة الخارجية | مم | 320 | ||
|
الحد الأقصى لقطر الشريط |
مم | Ø 45 | Ø 51 ~ 55 | |
| محور الرئيسية | أقصى سرعة للمغزل | دورة في الدقيقة | 6000 (اضبط على 4000) | 4500 (تم ضبطه على 3500) |
| نوع رأس المغزل |
|
A2 - 5 | A2 - 6 | |
| المغزل من خلال قطر الثقب | مم | Ø 56 | Ø 66 | |
| يٌطعم | الحد الأقصى لمحور X/Z/Y | مم | 800/470/310 | |
| أقصى حركة سريعة لمحور X/Z/Y | م/دقيقة | 24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8) | ||
| قضيب ربط محور X/Z/Y | مم | 32/32/25 | ||
| X/Z/Y محور السكك الحديدية | مم | 35/35/25 | ||
| برج السكين | برج المحطة الثمانية | أجهزة الكمبيوتر | 8 محطات، يمكن تجهيزها بحاملات أدوات ذات فتحة مزدوجة، اختيارية مع 12 محطة | |
| رأس السلطة | أداة رأس السلطة تحمل النموذج |
|
ER25 | |
| السرعة القصوى لرأس الطاقة | دورة في الدقيقة | 6000 (تم ضبطه على 4000)، يمكن استخدامه بشكل شائع لمعالجة المنتجات من 4000 | ||
| الحد الأقصى لقطر رأس الحفر والطحن | مم | Ø 16 | ||
| المسافة بين عمود رأس الطاقة والعمود | مم | 65 | ||
| الآلات الكهربائية | قوة المحرك الرئيسي/عزم الدوران | كيلوواط/نيوتن متر | 7.5 كيلو واط/47.75 نيوتن متر، اختياري 11 كيلو واط/70.03 نيوتن متر للأجزاء الفولاذية بقدرة معالجة تبلغ 80 وما فوق | |
| قوة المحرك/عزم الدوران لمحور X/Z/Y | كيلوواط/نيوتن متر | ياسكاوا 1.8 كيلو واط/11.5 نيوتن متر. جيل جديد اختياري بقدرة 2.4 كيلووات/قدرة 11.5 نيوتن متر | ||
| قوة المحرك / عزم الدوران لرأس الطاقة X/Z | كيلوواط/نيوتن متر | 2.4 كيلووات/11.5 نيوتن متر | ||
| السرعة القصوى لمحرك رأس الطاقة | دورة في الدقيقة | 5000 | ||
| آخر | جهاز الفرامل لتحديد المواقع المغزل |
|
الضغط الهيدروليكي | |
| ميل السرير | ° | 35 درجة | ||
| طول لوحة طاولة السكين × العرض | مم | 700X290 | ||
| طول أداة الآلة × العرض × الارتفاع | مم | 2200X1580X2000 | ||
| الوزن الإجمالي للآلة بأكملها | كلغ | 3430 | ||
| إجمالي الطاقة | كيلووات | 13 | ||
| متوسط استهلاك الطاقة | كيلووات/ساعة | 2 | ||
دقة أداة الآلة
| دقة الماكينة، معيار عامل Jingfus ： | ||||||||
| عنصر الاختبار الرئيسي | رسم تخطيطى | معيار المصنع | ||||||
| فوز شعاعي المغزل |
|
كشف نفاذ المخروط الخارجي | 0.0035 | |||||
| موقف تكرار المحور X |
|
كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.003 | |||||
| موقف تكرار المحور Z |
 |
كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.003 | |||||
| موضع تكرار المحور Y |
|
كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. | 0.004 | |||||
| موضع تكرار المحور C |
|
اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر | 20 ثانية قوسية | |||||
| موضع المحور C دوار |
|
اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة | 72 ثانية قوسية | |||||
| ضرب قوة لقط الرأس |
|
فاز المخروط | 0.015 | |||||
| ضرب قوة لقط الرأس |
 |
الضرب المشبك | 0.01 | |||||
| إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi. | ||||||||
