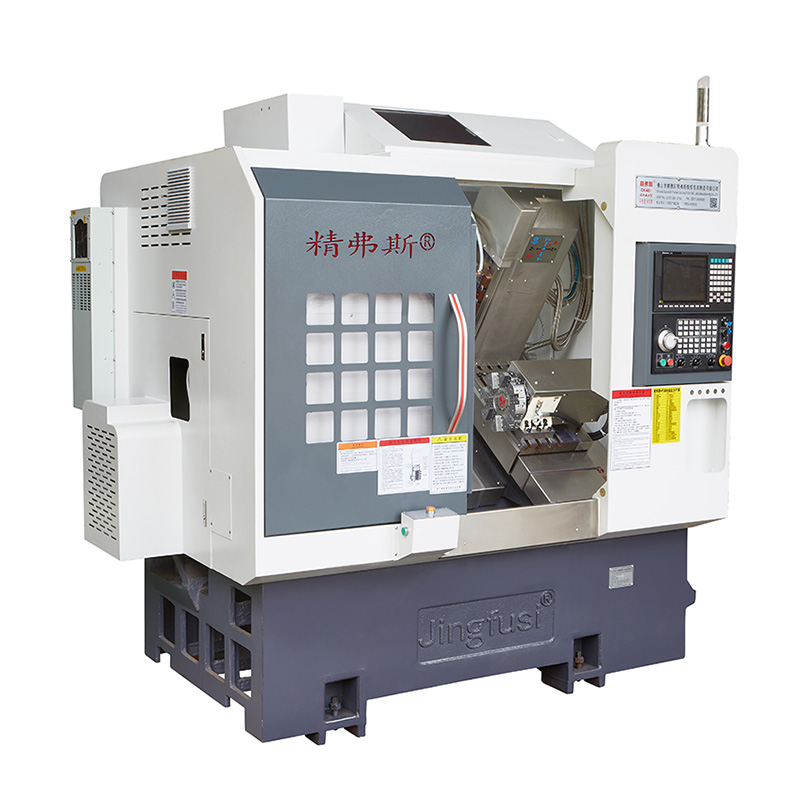

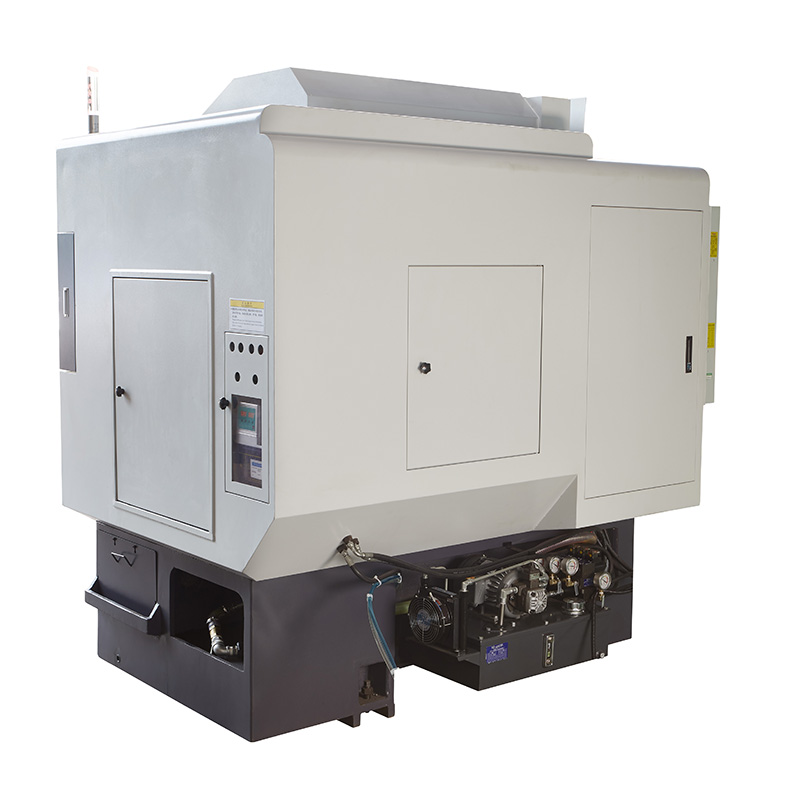

أداة آلة الخراطة والطحن المركبة

يمكنك أن تطمئن إلى شراء أداة الخراطة والطحن المركبة من مصنعنا وسوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب. يرفض مصنعنا قبول أي تكوين آخر منخفض الجودة للعميل وذلك بسبب التكوين المختلف غير مناسب لوضع معايير فحص الجودة. تؤثر على جودة وعمر الخدمة للأداة الآلية، وتؤثر على كفاءة خدمة ما بعد البيع والتكلفة.

نموذج:CK52-4+4+Y

إرسال استفسار

وصف المنتج

فيما يلي مقدمة لأداة آلة الخراطة والطحن المركبة عالية الجودة Jingfusi®، على أمل مساعدتك على فهمها بشكل أفضل. نرحب بالعملاء الجدد والقدامى لمواصلة التعاون معنا لخلق مستقبل أفضل!

مخطط سفر الآلة

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج من المخرطة	وحدة	CK46-4+4+Y	CK52-4+4+Y
نطاق المعالجة	سوينغ على السرير	مم	Ø 500
	الحد الأقصى لطول الدائرة الخارجية	مم	320
	الحد الأقصى لقطر الشريط	مم	Ø 45	Ø 51 ~ 55
محور الرئيسية	نوع رأس المغزل		A2 - 5	A2 - 6

	المغزل من خلال قطر الثقب	مم	Ø 56	Ø 66
	أقصى سرعة للمغزل	دورة في الدقيقة	6000 (اضبط على 4500)	4500 (تم ضبطه على 3500)
يٌطعم	السفر الفعال لمحور X/Z/Y	مم	800/470/260

	أقصى حركة سريعة لمحور X/Z/Y	م/دقيقة	24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8)
	قضيب ربط محور X/Z/Y	مم	32/32/25
	X/Z/Y محور السكك الحديدية	مم	35/35/25
برج السكين	برج المحطة الثمانية	أجهزة الكمبيوتر	8 محطات، يمكن تجهيزها بحاملات أدوات ذات فتحة مزدوجة، اختيارية مع 12 محطة
رأس السلطة	أداة رأس السلطة تحمل النموذج		ER25


	أداة رأس السلطة	أجهزة الكمبيوتر	المحور Z 4 + المحور X 4، مع تركيب 4 حوامل أدوات ثابتة إضافية
	السرعة القصوى لرأس الطاقة	دورة في الدقيقة	6000 (تم ضبطه على 4000)، يمكن استخدامه بشكل شائع لمعالجة المنتجات من 4000
	المسافة بين عمود رأس الطاقة والعمود	مم	65
الآلات الكهربائية	قوة المحرك الرئيسي/عزم الدوران	كيلوواط/نيوتن متر	الجيل الجديد 7.5 كيلو وات، 47.75 نيوتن متر. الأجزاء الفولاذية ذات قدرة معالجة تزيد عن 80 يمكن تجهيزها بشكل اختياري بـ 11 كيلو وات، 70.03 نيوتن متر

	قوة المحرك/عزم الدوران لمحور X/Z/Y	كيلوواط/نيوتن متر	1.3KW/8.39NM
	قوة المحرك / عزم الدوران لرأس الطاقة X/Z	كيلوواط/نيوتن متر	1.7 كيلووات/8 نيوتن متر
	السرعة القصوى لمحرك رأس الطاقة	دورة في الدقيقة	5000
آخر	جهاز الفرامل لتحديد المواقع المغزل		الضغط الهيدروليكي


	ميل السرير	°	35 درجة
	طول أداة الآلة × العرض × الارتفاع	مم	2200X1580X1900
	الوزن الإجمالي للآلة بأكملها	كلغ	3430
	إجمالي الطاقة	كيلووات	13
	متوسط استهلاك الطاقة	كيلووات/ساعة	2

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي	رسم تخطيطى	معيار المصنع


فوز شعاعي المغزل		كشف نفاذ المخروط الخارجي	0.0035


موقف تكرار المحور X		كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موقف تكرار المحور Z		كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.003


موضع تكرار المحور Y		كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر.	0.004


موضع تكرار المحور C		اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر	20 ثانية قوسية


موضع المحور C دوار		اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة	72 ثانية قوسية


ضرب قوة لقط الرأس		فاز المخروط	0.015

ضرب قوة لقط الرأس		الضرب المشبك	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
