مطحنة الدوران مخرطة CNC CK46 52-5+5+Y

توفر Jingfusi مخرطة CNC ذات الطاحونة الدوارة المتينة CK46 52-5+5+Y للعملاء العالميين. منتجنا سهل التشغيل والصيانة، ويعمل بسرعة كبيرة في الاستخدام الفعلي، مما يوفر للعملاء كفاءة إنتاج عالية للغاية. انكم مدعوون لزيارة المصنع.

نموذج:CK46/52-5+5+Y

إرسال استفسار

وصف المنتج

Jingfusi هو مصنع لمخرطة CNC ذات الطاحونة الدورانية CK46 52-5+5+Y. فيما يلي الميزات الرئيسية لمنتجنا:

. توفر هذه الآلة سرعة أكبر ودقة أعلى وتشطيبًا أفضل للسطح لمعالجة الأجزاء الصغيرة والمتوسطة الحجم مقارنة ببرج الطاقة.

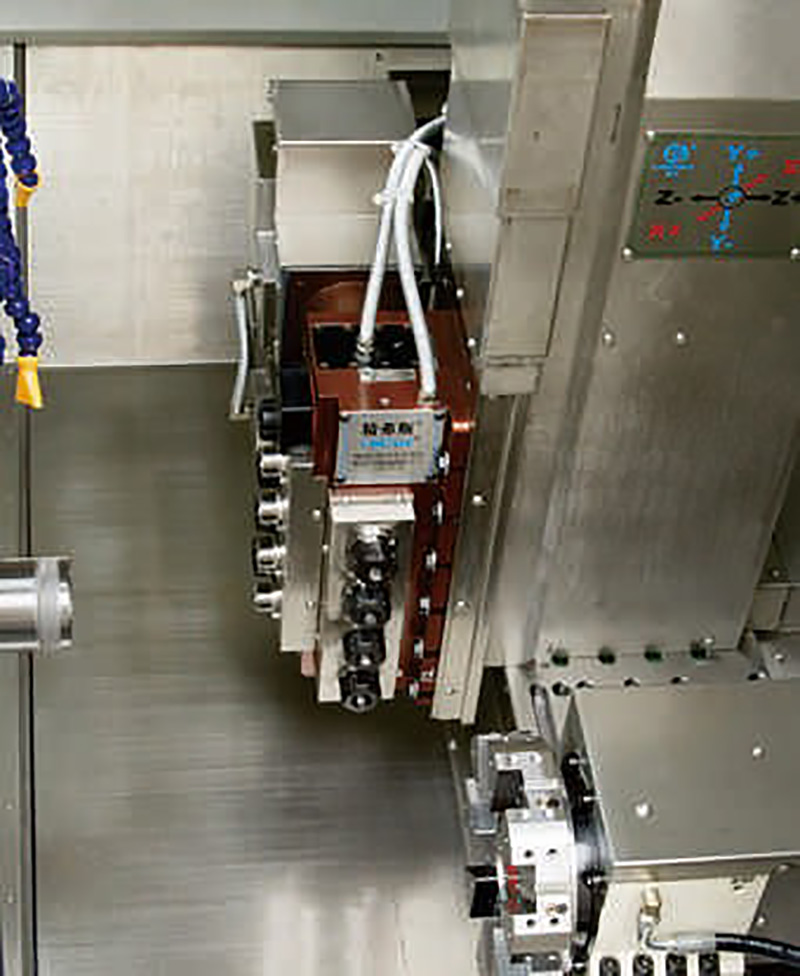

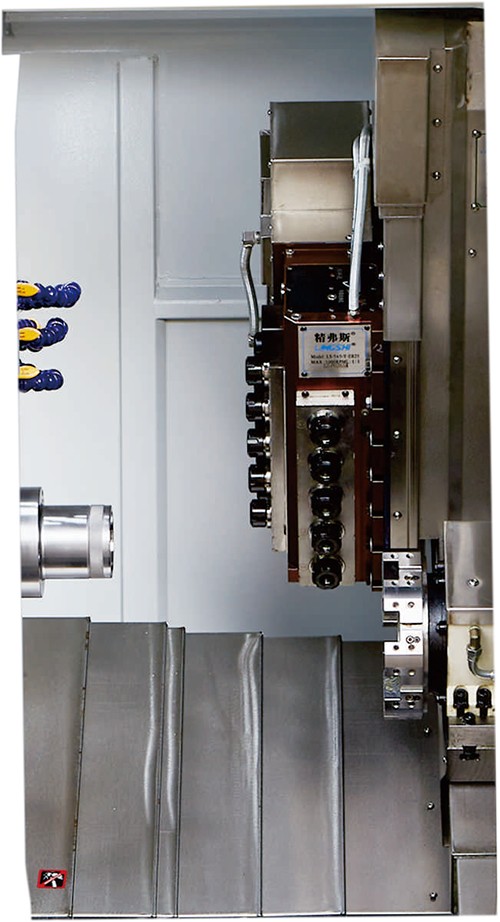

. يأتي رأس الطاقة بشكل قياسي مع قاعدة عجلات مقاس 65 مم وهو نوع قابل للتوصيل، مما يسهل الاستبدال السهل لرأس الطاقة أو المحامل وتبسيط الصيانة، مما يقلل بشكل كبير من تكاليف ما بعد البيع.

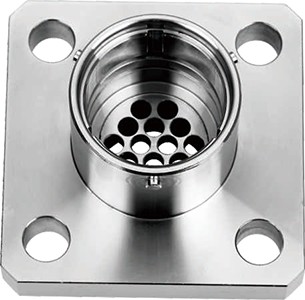

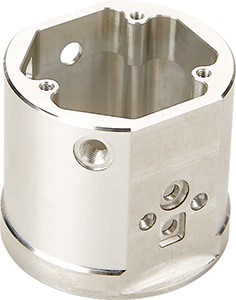

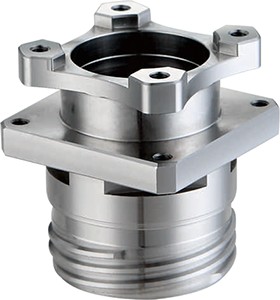

. يمكن لوظائف الطحن والخراطة معالجة المواد المعقدة مثل الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، والفولاذ الكربوني.
. يخضع الصب المتكامل للتليين، وزمن الاهتزاز، وعمليات التعمير الأخرى لضمان التشغيل المستقر على المدى الطويل وإطالة عمر أداة الآلة.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK46-5+5+Y	CK52-5+5+Y	إعادة الاتصال
قدرة المعالجة	أقصى قطر للتأرجح متراكب	مم	0480	0480
	الحد الأقصى لقطر الضبط	مم	080	وين
	الحد الأقصى لطول الدوران	مم	320	320
مغزل	ارتفاع مركز المغزل للأرض	مم	1150	1150
	الأنف المغزلي	-	A2-5	A2-6
	قطر تجويف المغزل	مم	056	س66
	الحد الأقصى لقطر مادة الشريط	مم	045	Ø51
	أقصى سرعة للمغزل		4500	4000
	قوة محرك المغزل / عزم الدوران	ص / دقيقة كيلوواط / نيوتن متر	7.5 كيلو واط/47 نيوتن متر	11 كيلو واط/72 نيوتن متر	اختياري متكامل 11 كيلو واط/60 نيوتن متر؛ اختياري متكامل 22 كيلو واط/170 نيوتن متر
r/min KW/n.m	نموذج تجميع رأس الطاقة	-	ثابت 5 + اتجاه نصف قطري 5 + اتجاه محوري 5	ثابت 5 + اتجاه نصف قطري 5 + اتجاه محوري 5
	محرك رأس الطاقة	كيلووات/نيوتن.م	الحد الأقصى لارتفاع الطاقة f	الحد الأقصى لارتفاع الطاقة f	ياسكاواي 1.8 كيلو واط/11.5 نيوتن متر أو سينتيك 2.4 كيلو واط/11.5 نيوتن متر
	المسافة بين مهاوي	مم	65	65
	الحد الأقصى لارتفاع الطاقة f	ص / مم	5000	5000	4000 شائعة الاستخدام
	تود مونينج ميثو أوف باوي هيد		ER25	ER25
برج سيرفو	نموذج البرج المؤازر		MK-63RSV-8T	MK-63RSV-8T	اختياري 12T
تغذية المحور X/Z/Y	محور XZ/Y أقصى سرعة سفر سريعة	م/بي	24	24
	قوة المحرك/عزم الدوران للمحور x/Z/Y	كيلووات/نيوتن.م	ياسكاواي 1.8 كيلو واط/11.5 نيوتن متر أو سينتيك 2.4 كيلو واط/11.5 نيوتن متر	ياسكاواي 1.8 كيلو واط/11.5 نيوتن متر أو سينتيك 2.4 كيلو واط/11.5 نيوتن متر
	XZM-axi 3-gadeblsces	-	32/32/25	32/32/25
	قضبان توجيه الأسطوانة ذات المحور X/ZY	-	35/35/30	35/35/30
	Xaxis السفر الفعال	مم	800	800
	تشاك هيدروليكي المغزل	مم	470	470
	ياكسيس السفر الفعال	مم	310	310
	يمر رأس الطاقة الاستيفاء للمحور Y بزاوية 90 درجة عبر مركز المغزل	مم	70	70
مواصفات المعدات	الوزن الصافي للآلة	كجم	3500	3600
	إجمالي قوة الآلة	كيلوواط	14	17.5
	الآلة طول×عرض×ارتفاع	مم	2200×1580×2000	2200×1580×2000

• تضمن أدواتنا الآلية تشغيلًا مستقرًا على المدى الطويل ولها عمر خدمة طويل.

العناصر الاختيارية

عنصر التكوين		CK46-5+5+Y	CK52-5+5+Y
المغزل الرئيسي	المغزل الميكانيكي	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O
تحكم	وحدة تحكم سينتيك	●	●
تحكم	المعدات المساعدة	O	O
محور التغذية	ياسكاوا	●	●
محور التغذية	سينتيك	O	O
لقط	سحب المشبك للخلف	●	●
لقط	تشاك	O	O
دافق	8 محطات عمل	●	●
دافق	12 محطة عمل	O	O
المعدات المساعدة	قطع غيار الجهاز	O	O
	جهاز التغذية	O	O
	ناقل الرقائق	O	O
	الروبوت الآلي	O	O
	فاصل ضباب الزيت	O	O
