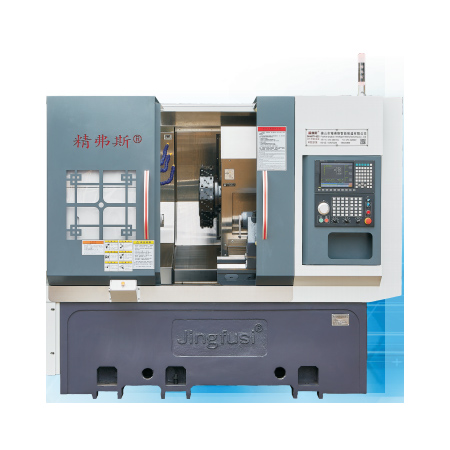

آلة الخراطة والطحن المجمعة لبرج الطاقة
  • آلة الخراطة والطحن المجمعة لبرج الطاقة - 0 آلة الخراطة والطحن المجمعة لبرج الطاقة - 0

آلة الخراطة والطحن المجمعة لبرج الطاقة

بصفتنا مصنعين محترفين، تفخر شركة Jingfusi® بتقديم آلة الخراطة والطحن المجمعة لبرج الطاقة. نحن ملتزمون بتقديم خدمة ما بعد البيع من الدرجة الأولى وضمان تسليم المنتج في الوقت المناسب. للحفاظ على الجودة المتسقة لأدوات الماكينات لدينا، فإننا نلتزم بمنهج موحد في كل من بناء هيكل الماكينة وتجميع التكوين. يستلزم ذلك استخدام ملحقات موحدة (بما في ذلك رأس الطاقة لحامل القاطع القابل للتبديل وبرج الأداة الموجود على لوحة السرير) لضمان الاستقرار والموثوقية. تم تصميم آلتنا بهيكل بسيط وعملي، ومصمم خصيصًا لتطبيقات العالم الحقيقي، ومصمم للتشغيل سهل الاستخدام.

نموذج:CK52DTY

إرسال استفسار

وصف المنتج

باعتبارنا مصنعًا محترفًا، فإننا في شركة Jingfusi® نود أن نقدم لك آلة الطحن والخراطة المركبة للبرج الكهربائي.
تفاصيل المنتج



قائمة المعلمات

غرض نموذج من المخرطة وحدة CK46DTY CK52DTY
نطاق المعالجة أقصى قطر دوران للمغزل مم Ø 600
الحد الأقصى لطول الدائرة الخارجية مم 300
الحد الأقصى لقطر الشريط مم Ø 45 Ø 55
محور الرئيسية أقصى سرعة للمغزل دورة في الدقيقة 6000 (الإعداد 4500) 4200 (الإعداد 3500)
نوع رأس المغزل
A2 - 5 A2 - 6
المغزل من خلال قطر الثقب مم Ø 56 Ø 66
يٌطعم الحد الأقصى لمحور X/Z/Y مم 800/400/±60
رأس طاقة 90 درجة يمر عبر مركز المغزل مم 60
أقصى حركة سريعة لمحور X/Z/Y م/دقيقة 24 (الإعداد 18) / 24 (الإعداد 18) /15 (الإعداد 12)
قضيب ربط محور X/Z/Y مم 32/32/32
مسار الأسطوانة لمحور X/Z/Y مم 35/35/35
برج الطاقة
 نموذج برج الطاقة (برج الطاقة) بي إم تي BMT45، BMT55 اختياري
كوليت رأس السلطة يكون ER25
حجم حامل الأداة ثابت مم 25X25
تتحمل قطر عرقوب حامل مم Ø25
تايلستوك قوة المحرك الرئيسي/عزم الدوران كيلوواط/نيوتن متر 7.5 كيلو واط/47 نيوتن متر 11 كيلو واط / 72 نيوتن متر
قوة المحرك/عزم الدوران لمحور X/Z/Y كيلوواط/نيوتن متر ياسكاوا 1.8 كيلو واط/11.5 نيوتن. جيل جديد اختياري 2.4 كيلو واط/11.5 نيوتن متر
السرعة القصوى لمحرك قوة البرج دورة في الدقيقة 80000 درجة (تغيير رأس الطاقة ≥7000، تغيير رأس الطاقة 90 درجة ≥6000)
قوة المحرك / عزم الدوران كيلوواط/نيوتن متر 8.5 كيلو واط/16.5 نيوتن متر
قوة/عزم دوران محرك تغيير أداة البرج كيلوواط/نيوتن متر الجيل الجديد 1.0 كيلو واط/3.1 نيوتن متر
آخر جهاز الفرامل لتحديد المواقع المغزل
الضغط الهيدروليكي
ميل السرير ° 35 درجة
طول أداة الآلة × العرض × الارتفاع مم 2200X1500X1900
الوزن الإجمالي للآلة بأكملها كلغ 3900 كجم
إجمالي الطاقة كيلووات 15
متوسط ​​استهلاك الطاقة كيلووات/ساعة 3

دقة أداة الآلة

دقة الماكينة، معيار عامل Jingfus ：
عنصر الاختبار الرئيسي رسم تخطيطى معيار المصنع
فوز شعاعي المغزل كشف نفاذ المخروط الخارجي 0.0035
موقف تكرار المحور X كشف المواقع المتكررة للمحور السيني. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.003
موقف تكرار المحور Z
كشف المواقع المتكررة على المحور Z. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.003
موضع تكرار المحور Y كشف المواقع المتكررة على المحور Y. ملحوظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر. 0.004
موضع تكرار المحور C اكتشف إعادة تحديد موضع النقطة الثابتة للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم اكتشف الموضع المتكرر 20 ثانية قوسية
موضع المحور C دوار   اكتشف دقة الموضع العشوائي للمحور C، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن، ثم تحقق من الإعدادات المتكررة 72 ثانية قوسية
ضرب قوة لقط الرأس فاز المخروط 0.015
ضرب قوة لقط الرأس
الضرب المشبك 0.01
إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y، فسيتم تحديد ذلك عند كتابة العقد. يجب على العميل اختبار هذا العنصر في نفس وقت القبول الأولي لمصنع Jingfusi.
