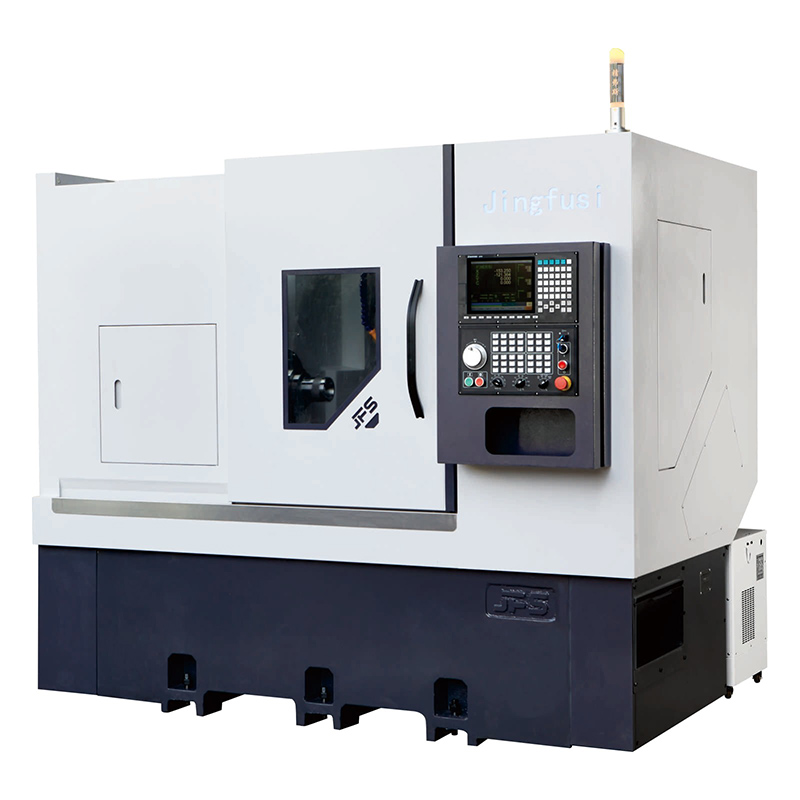

مخرطة CNC ذات برج الطاقة CK52D 76DTYW

Jingfusi هو مصنع محترف ينتج مخرطة Power Turret CNC CK52D 76DTYW. يقدم هذا المنتج أداء تصنيع مستقر وقد تلقى ردود فعل إيجابية من العديد من العملاء. وهذا يسمح لها بتحسين كفاءة العمل بشكل كبير في التطبيقات العملية، مما يخلق إنتاجية أعلى للعملاء. يرجى الاتصال بنا.

نموذج:CK52D/76DTYW 8000

إرسال استفسار

وصف المنتج

مرحبًا بكم في شراء مخرطة Power Turret CNC CK52D 76DTYW من مصنع Jingfusi. تلتزم Jingfusi بإنتاج أدوات آلية عالية الأداء وفعالة من حيث التكلفة.

تفوق المنتج

في ظل نفس ظروف التكوين وهيكل الصب وعمر الصب ودقة التجميع، فإن هذا المنتج:
المحور Y الافتراضي أكثر صلابة من المحور Y الرأسي؛
يعتبر المحور Y الافتراضي أسهل في ضبط الاستدارة من المحور Y الرأسي؛
يعد السفر العمودي على المحور Y أسهل في التوسع من السفر الافتراضي على المحور Y؛
يمكن أن يحصل المحور Y العمودي على تشطيب سطحي أفضل من المحور Y الافتراضي؛
يعد المحور Y العمودي أسهل في البرمجة من المحور Y الافتراضي.

ميزة المنتج

· في ظل الاستخدام العادي، يمكن أن يدور رأس الطاقة 0 درجة حتى 8000 دورة في الدقيقة، بينما يمكن أن يدور رأس الطاقة 90 درجة حتى 6500 دورة في الدقيقة في ظل الاستخدام العادي.

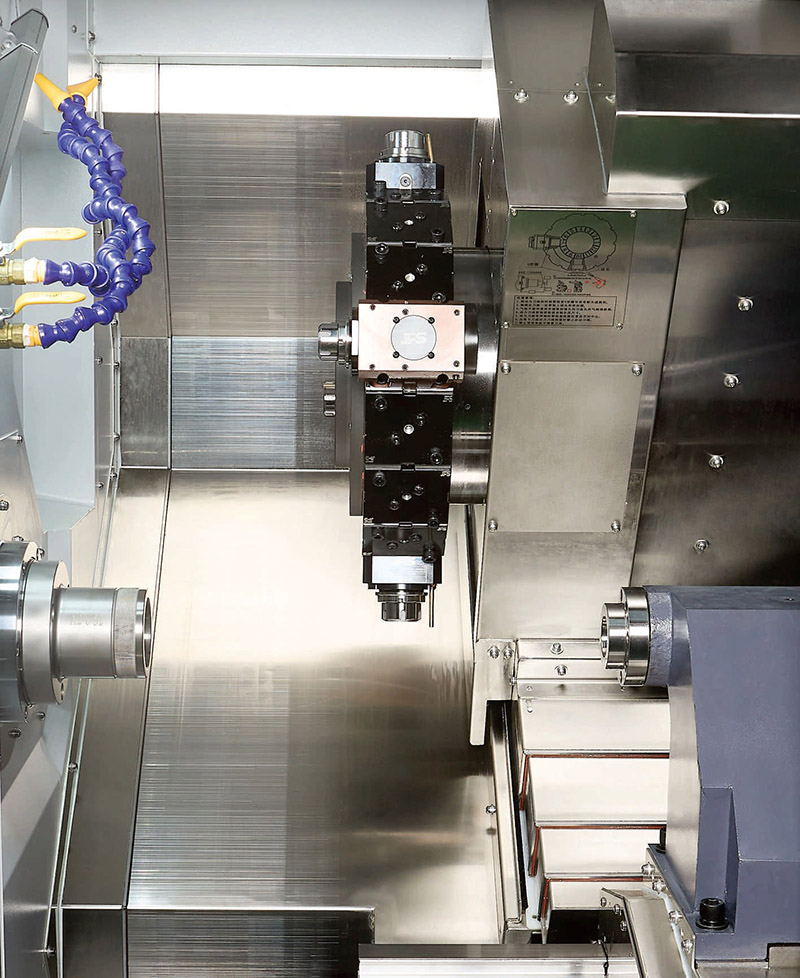

· يعتمد البرج وحدة نقل الحركة بدون تروس، مما يقلل بشكل كبير من مصدر الحرارة ويضمن دقة المعالجة.
·يمكنها أيضًا تنفيذ عمليات الخراطة والطحن شديدة اللمعان، وتمديد عمر الأداة.
· التحكم في غراب الذيل القابل للبرمجة لهذا المنتج.

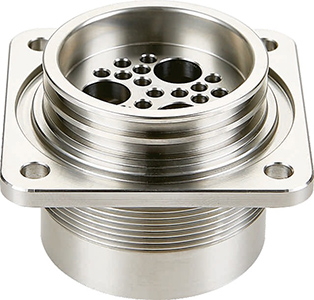

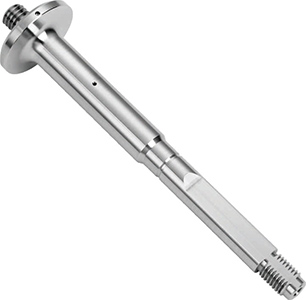

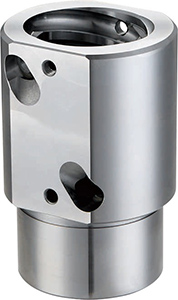

· لديها وظائف الدوران والطحن الخاصة بها لتصنيع المواد المعقدة مثل الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، والفولاذ الكربوني، وما إلى ذلك.
· نحن نعتمد التصميم المتكامل لتفريغ الرقاقة الجانبية وتفريغ الرقاقة الخلفية، والتي يمكن تركيبها بشكل تعسفي.
· معالجة الشيخوخة للصب كله يمكن أن تضمن أداء تصنيع مستقر على المدى الطويل وعمر الآلة.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK52DTYW	CK76DTYW	CK76DTYW	إعادة الاتصال
قدرة المعالجة	الحد الأقصى لقطر التأرجح فوق السرير	مم	Q600	Q600	Q600
	الحد الأقصى لقطر الدوران	مم	س230	0230	س230	القرص
	الحد الأقصى لطول الدوران	مم	430	430	430
مغزل	مركز المغزل أرض مرتفعة	مم	1150	1150	1150
	الأنف المغزلي		A2-6	A2-8	A2-5
	قطر تجويف المغزل	مم	س66	س86	ø56
	الحد الأقصى لقطر مادة الشريط	مم	051	072	045
	أقصى سرعة للمغزل	دورة في الدقيقة	4000	3500	4500
	قوة محرك المغزل / عزم الدوران	كيلووات/نيوتن.م	11 كيلو واط/72 نيوتن متر	15 كيلو واط/143 نيوتن متر	7.5 كيلو واط/47 نيوتن متر	اختياري متكامل 11 كيلو واط / 60 نيوتن متر / اختياري مدمج 22 كيلو واط / 170 نيوتن متر
برج الطاقة	نموذج برج الطاقة	-	بي إم تي55-16تي	بي إم تي55-16تي	بي إم تي55-16تي	JFS برج الدفع المباشر المدمج
	قوة المحرك/عزم الدوران	كيلووات/نيوتن.م	7.5 كيلو واط/22 نيوتن متر	7.5 كيلو واط/22 نيوتن متر	7.5 كيلو واط/22 نيوتن متر
	أداة برج الطاقة max.speed	ص / مم	8000	8000	8000	يمكن تشغيل 0 درجة عند 8000 دورة في الدقيقة، ويمكن تشغيل 90 درجة عند 6500 دورة في الدقيقة.
تغذية المحور X/Z/Y	محور XIZ Maxfst سرعة السفر	م/بي	24	24	24
	المحور Y Max.fast سرعة السفر	م/بي	15	15	15
	قوة المحرك/عزم الدوران للمحور X/Z/Y	كيلووات/نيوتن.م	YASKWA1.8KW/15Nm أو SYNTEC 24KW/115Nm	ياسكاما¹8 كيلو واط/115 نيوتن متر	ياسكاما¹8 كيلو واط/115 نيوتن متر، سينتيك 24 كيلو واط/115 متر
	مسامير كروية من الدرجة XIZN-محور C3	-	32/32/40	32/32/40	32/32/40
	X/ZMY-محور رولي دليل راليس	-	35/35/35	35/35/35	35/35/35
	المحور X السفر الفعال	مم	248	248	248
	Zaxis السفر الفعال	مم	460	460	460
	المحور Y السفر الفعال	مم	112 (±56)	112 (±56)	112 (±56)
	المغزل يبذل قصارى جهده	مم	30	30	30	2777 كارلين
تايلستوك	سفر تيلستوك	مم	450	450	450
تايلستوك	ثقب تفتق القاذف	عضو الكنيست	موس 5 #	مورس 5 #	مورس 5 #
مواصفات المعدات	الوزن الصافي للآلة	كجم	4100	4200	4000
	إجمالي قوة الآلة	كيلوواط	24.5	28.5	21
	الآلة طول×عرض×ارتفاع	مم	2450×1700×2000	2450×1700×2000	2450×1700×2000

يتم تحسين أداة الآلة باستمرار؛ يرجى الرجوع إلى البيانات الفعلية لأداة الآلة لمعرفة المعلمات المذكورة أعلاه.

العناصر الاختيارية

عنصر التكوين		CK52DTYW	CK76DTYW	CK76DTYW
المغزل الرئيسي	المغزل الميكانيكي	●	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O	O
تحكم	وحدة تحكم سينتيك	●	●	●
محور التغذية	ياسكاوا	●	●	●
محور التغذية	سينتيك	O	O	O
دافق	بي إم تي 55 باور تيربو	●	●	●
دافق	بي إم تي 65 باور تيربو	二	O	O
تايلستوك	مون 5 #	O	O	O
لقط	سحب المشبك للخلف	●	●	●
لقط	تشاك	O	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O	O
	جهاز التغذية	O	O	O
	ناقل الرقائق	O	O	O
	الروبوت الآلي	O	O	O
	فاصل ضباب الزيت	O	O	O
