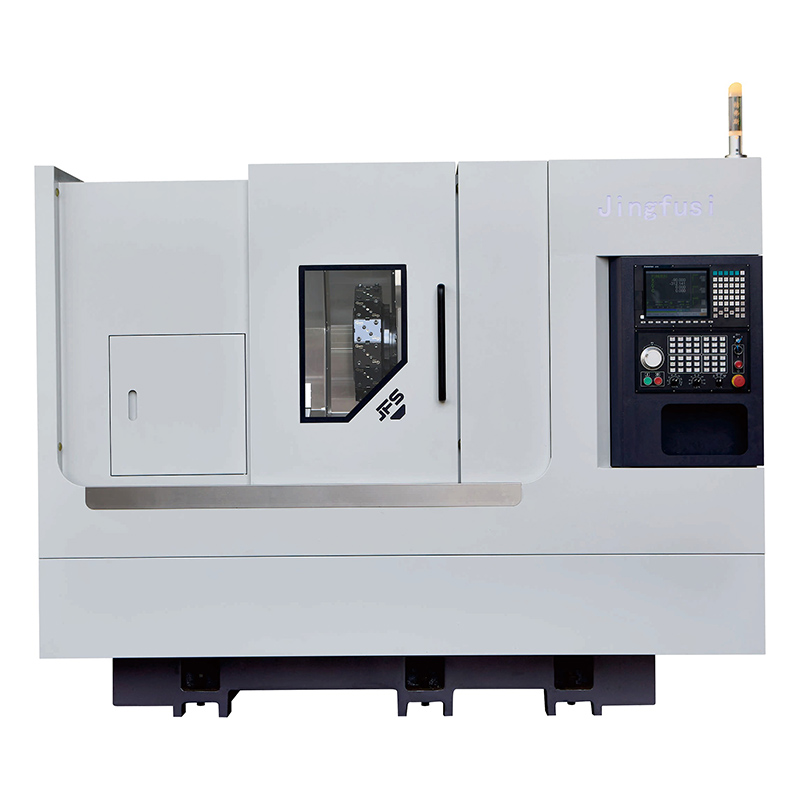

مخرطة CNC ذات برج كهربائي CK52 76DTYW-500

توفر Jingfusi مخرطة CNC ذات برج كهربائي عالي الجودة CK52 76DTYW-500. نحن ملتزمون بإنتاج أدوات آلية عالية الأداء وفعالة من حيث التكلفة. مرحبا بكم في الاتصال بنا والحصول على الاقتباس!

نموذج:CK52/76DTYW-500

إرسال استفسار

وصف المنتج

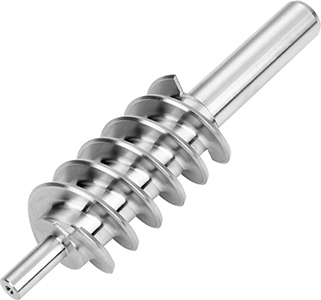

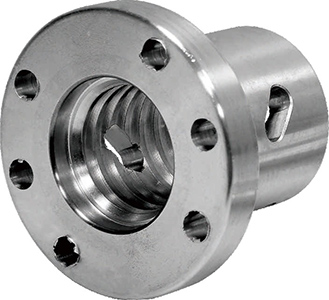

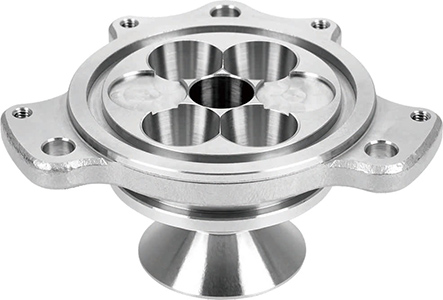

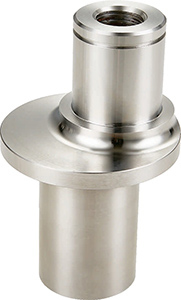

يمكن لوظائف الطحن والخراطة الخاصة بمخرطة Power Turret CNC CK52 76DTYW-500 من الشركة المصنعة Jingfusi معالجة المواد المعقدة مثل الفولاذ المقاوم للصدأ وسبائك التيتانيوم والفولاذ الكربوني. ونحن نستخدم هذه الرقاقة الجانبية لمعدات الماكينة والرقاقة الخلفية لتحقيق التكامل، مما يجعلها مناسبة للأشخاص للتثبيت بشكل تعسفي. لديها أربعة أنواع من وظائف القفل، والتي لن تتأرجح إلى اليسار واليمين عند الإخراج، وذلك لضمان دقة النهاية. لقد تم تلدين الصب بالكامل لضمان الاستقرار على المدى الطويل وإطالة عمر خدمة أداة الآلة.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK52DTYW-500	CK76DTYW-500	إعادة الاتصال
قدرة المعالجة	أقصى قطر للتأرجح فوق السرير	مم	0700	Ø700
	الحد الأقصى لقطر الدوران	مم	Ø230	Ø230
	الحد الأقصى لطول الدوران	مم	500	500
مغزل	تشاك هيدروليكي المغزل	في	8"	10"
	ارتفاع مركز المغزل عن الأرض	مم	1150	1150
	الأنف المغزلي		أ2-6	أ2-8
	قطر تجويف المغزل	مم	Ø66	Ø86
	الحد الأقصى لقطر شريط ماتيا	مم	Ø51	Ø72
	أقصى سرعة للمغزل	ص / دقيقة	4000	2000
	قوة المحرك المغزل / عزم الدوران	كيلووات/نيوتن.م	11 كيلو واط/72 نيوتن متر	15 كيلو واط/143 نيوتن متر	اختياري متكامل 11 كيلو واط / 60 نيوتن متر / اختياري مدمج 22 كيلو واط / 170 نيوتن متر

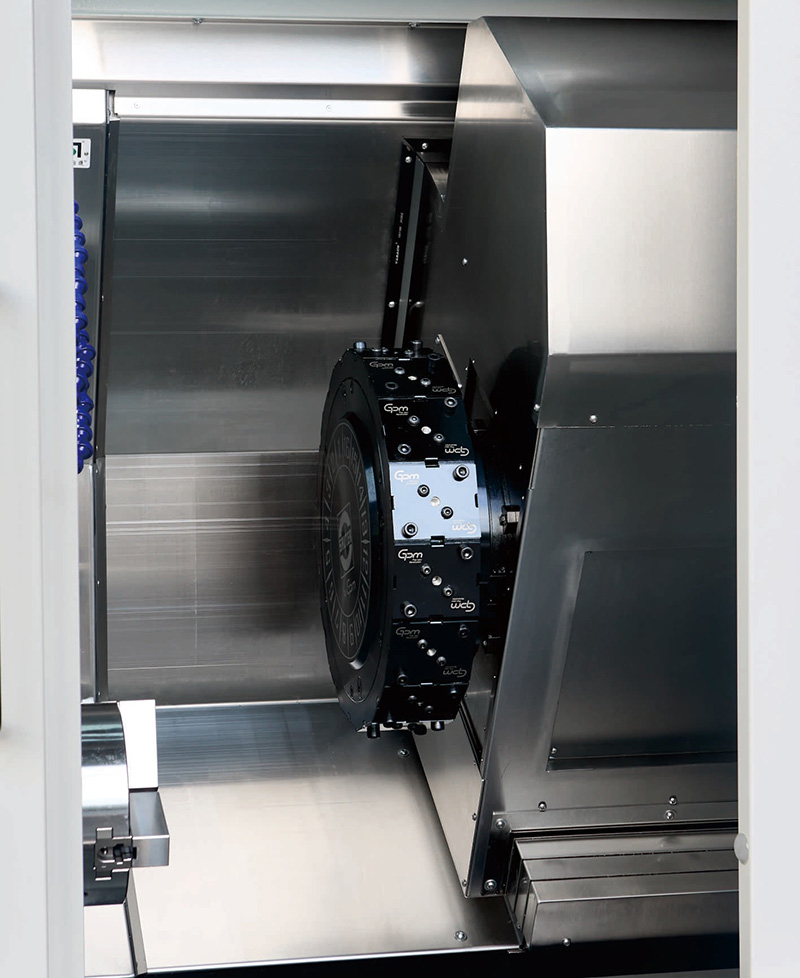

برج الطاقة	نموذج برج الطاقة	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	برج يعمل بمحرك مؤازر GPM من تايوان، ماركة SAUTER الألمانية سابقًا.
	قوة محرك البرج / عزم الدوران	كيلووات/نيوتن.م	5.7 كيلو واط/18 نيوتن متر أو 3.1 كيلو واط/15 نيوتن متر	5.7 كيلو واط/18 نيوتن متر أو 3.1 كيلو واط/15 نيوتن متر
	قوة تلح إلى السرعة القصوى	ص / مم	5000	5000	درجة يمكن تشغيلها عند 8000 دورة في الدقيقة، ويمكن تشغيل 90 درجة عند 6500 دورة في الدقيقة.
تغذية المحور X/Z/Y	× المحور Z الحد الأقصى لسرعة السفر	م/دقيقة	24	24
	Yaxis Max.fast سرعة السفر	م/دقيقة	15	15
	قوة المحرك/عزم الدوران للمحور X/Z/Y	كيلووات/نيوتن.م	ياسكاواي 29 كيلو واط/186 نيوتن متر أو سيتيك 3.1 كيلو واط/15 نيوتن متر	ياسكاوا 29 كيلو واط/186 نيوتن متر أو سيمتيك 3.1 كيلو واط/15 نيوتن متر
	براغي كروية من الدرجة XZY-xis C3	-	40/40/40	40/40/40
	حواجز توجيهية ذات محور XZY	-	35/45/35	35/45/35
	Xaxis السفر الفعال	مم	250	250
	محور Z السفر الفعال	مم	500	500
	المحور Y السفر الفعال	مم	112 (±56)	112 (±56)
	بميستهوغ	مم	50	50	استنادًا إلى حامل الأدوات عالي الطاقة الذي يبلغ 70 مركزًا
تايلستوك	سفر تيلستوك	مم	520	520	غراب الذيل المبرمج
تايلستوك	ثقب تفتق دبوس القاذف	عضو الكنيست	مو 5#	مو 5#
مواصفات المعدات	الوزن الصافي للآلة	كجم	4500	4600
	إجمالي قوة الآلة	كيلوواط	26	30
	الآلة طول×عرض×ارتفاع	مم	2500×1680×1900	2500×1680×1900

يتم تحسين أداة الآلة باستمرار؛ يرجى الرجوع إلى البيانات الفعلية لأداة الآلة لمعرفة المعلمات المذكورة أعلاه.

العناصر الاختيارية

عنصر التكوين		CK52DTYW-500	CK76DTYW-500
المغزل الرئيسي	المغزل الميكانيكي	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O
تحكم	وحدة تحكم سينتيك	●	●
تحكم	وحدة تحكم فانوك	O	O
محور التغذية	ياسكاوا	●	●
محور التغذية	سينتيك	O	O
برج	برج الطاقة BMT55	●	●
برج	برج الطاقة BMT55	一	O
تايلستوك	مورس رقم 5	O	O
لقط	سحب المشبك للخلف	●	●
لقط	تشاك	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O
	جهاز التغذية	O	O
	ناقل الرقائق	O	O
	الروبوت الآلي	O	O
	فاصل ضباب الزيت	O	O
