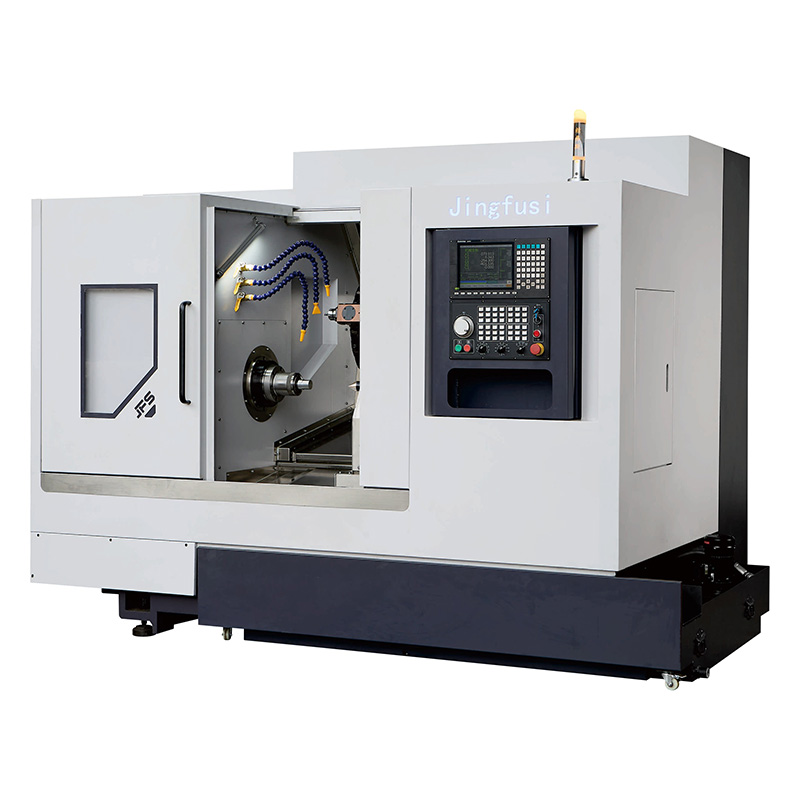

مخرطة CNC ذات برج كهربائي CK52 76DTW

إن مخرطة CNC ذات برج الطاقة CK46 52DTY من مصنع Jingfusi تحظى بشعبية كبيرة في السوق. تدمج الآلة وظائف الطحن والخراطة، ويمكنها معالجة المواد المعقدة بمرونة مثل الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، والفولاذ الكربوني، وما إلى ذلك. مرحبًا بك في عرض المصنع وطلبه!

نموذج:CK52/76DTW

إرسال استفسار

وصف المنتج

تم تجهيز مخرطة Jingfusi Power Turret CNC CK52 76DTW برأس طاقة مزدوج عالي الأداء، ورأس طاقة 0° في ظل الظروف العادية حتى 8000 دورة في الدقيقة، ورأس طاقة 90° حتى 6500 دورة في الدقيقة، والتكيف الفعال مع احتياجات التشغيل الآلي. يعتمد حامل الأداة تصميم ناقل الحركة بدون تروس للتخلص من تأثير مصدر الحرارة وضمان دقة المعالجة بشكل ثابت.

في ظل فرضية التكوين المتسق، وهيكل الصب، ومعالجة الشيخوخة ودقة التجميع، فإن المحور Y الافتراضي والمحور Y العمودي لهما مزاياهما الخاصة: صلابة المحور Y الافتراضي أعلى، وتعديل الاستدارة أكثر ملاءمة؛ من السهل توسيع السكتة الدماغية العمودية للمحور Y، كما أن تشطيب سطح المعالجة أفضل، وعملية البرمجة أبسط.

يعتمد نظام إزالة الرقائق التصميم المتكامل من الجانب والخلف، ووضع التثبيت المرن، ويتكيف مع تخطيطات ورش العمل المختلفة. بالإضافة إلى ذلك، يتم تلدين صب الآلة بالكامل، وتقادم الاهتزاز وغيرها من عمليات المعالجة متعددة القنوات لضمان التشغيل المستقر على المدى الطويل للمعدات وإطالة عمر الخدمة بشكل فعال.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK52DTW الاستيفاء Y	CK76DTW الاستيفاء Y	إعادة الاتصال
قدرة المعالجة	الحد الأقصى لقطر التأرجح فوق السرير	مم	ø700	Ø700
	الحد الأقصى لقطر الدوران	مم	Ø300	Ø300	القرص
	الحد الأقصى لطول الدوران	مم	480	480
	تشاك هيدروليكي المغزل	في	8"	10"
مغزل	ارتفاع مركز المغزل عن الأرض	مم	1050	1050
	الأنف المغزلي	-	أ2-6	أ2-8
	قطر تجويف المغزل	مم	Ø66	Ø86
	الحد الأقصى لقطر مادة الشريط	مم	Ø51	Ø72
	أقصى سرعة للمغزل	ص / دقيقة	4000	2000
	قوة محرك المغزل / عزم الدوران	كيلووات/نيوتن.م	22 كيلو واط/170 نيوتن متر	22 كيلو واط/170 نيوتن متر
	نموذج برج الطاقة	-	بي إم تي55-16تي	بي إم تي55-16تي
برج الطاقة	أقصى سرعة/قوة للمحرك البرجي	كيلووات/نيوتن.م	7.5 كيلو واط/22 نيوتن.مور 11 كيلو واط/42 نيوتن متر	7.5 كيلو واط/22 نيوتن.مور 11 كيلو واط/42 نيوتن متر
برج الطاقة	أداة برج الطاقة max.speed	ص / مم	8000 أو 6000	8000 أو 6000
تغذية المحور X/Z/Y	محور XZN Max.fast سرعة السفر	م/دقيقة	24	24
	قوة المحرك/عزم الدوران للمحور X/ZY	كيلووات/نيوتن.م	3.1 كيلو واط/15 نيوتن متر	3.1 كيلو واط/15 نيوتن متر
	أطقم الكرات ذات المحور XZY من الدرجة C3	-	32/40/40	32/40/40
	قضبان توجيه الأسطوانة ذات المحور X/Z/Y	-	35/45/45	35/45/45
	Xaxis السفر الفعال	مم	500	500
	محور Z السفر الفعال	مم	530	530
	الاستيفاء على المحور Y هو السفر الفعال	مم	+48،-52	+48،-52
	يمر رأس الطاقة للمحور Y بمقدار 90 درجة من خلال مركز المغزل	مم	-37	-37
تايلستوك	سفر تيلستوك	مم	500	500
تايلستوك	ثقب تفتق دبوس القاذف	عضو الكنيست	مو 5#	مو 5#
مواصفات المعدات	الوزن الصافي للآلة	كجم	5000	5100
	إجمالي قوة الآلة	كيلوواط	34	37
	الآلة طول×عرض×ارتفاع	مم	2600×2050×2040	2600 × 2050 × 2040

يتم تحسين أداة الآلة باستمرار؛ يرجى الرجوع إلى البيانات الفعلية لأداة الآلة لمعرفة المعلمات المذكورة أعلاه.

العناصر الاختيارية

عنصر التكوين		CK52DTW المحور Y الافتراضي	CK76DTW الظاهري Y
المغزل الرئيسي	المغزل الميكانيكي	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O
تحكم	وحدة تحكم سينتيك	●	●
محور التغذية	ياسكاوا	●	●
محور التغذية	سينتيك	O	O
برج	برج الطاقة BMT55	●	●
برج	برج الطاقة BMT65	一	O
تايلستوك	مو 5#	O	O
لقط	سحب المشبك للخلف	●	●
لقط	تشاك	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O
	جهاز التغذية	O	O
	ناقل الرقائق	O	O
	الروبوت الآلي	O	O
	فاصل ضباب الزيت	O	O
