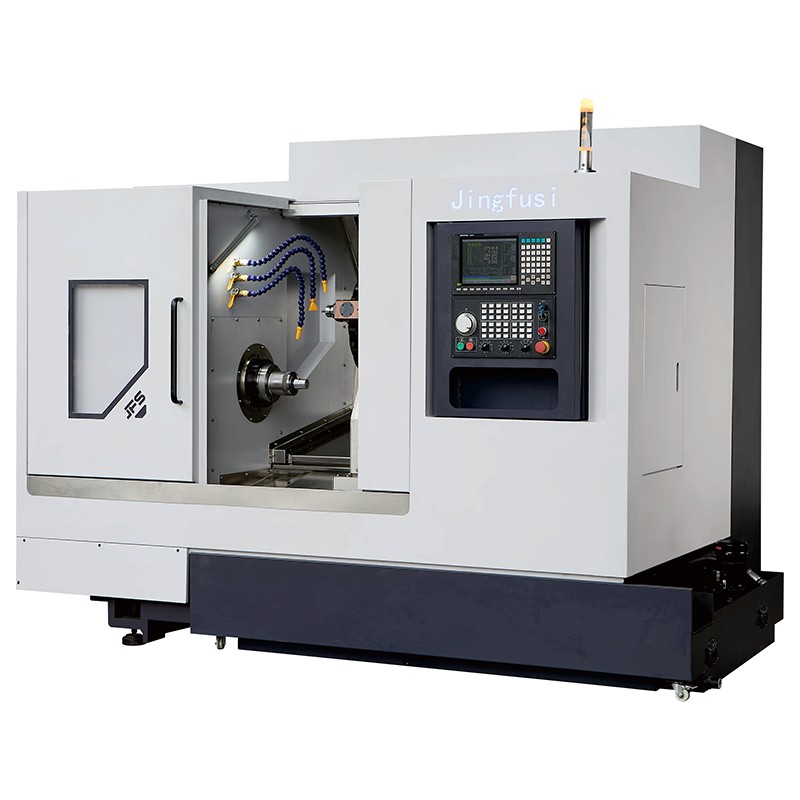

مخرطة CNC ذات برج كهربائي CK46 52 76DT

تقوم Jingfusi بإنتاج مخرطة CNC ذات برج كهربائي عالي الجودة CK46 52 76DT. لقد اخترنا اعتماد ناقل الحركة بدون تروس، والذي يزيل مصدر الحرارة من المصدر ويساعد على ضمان مستقر لدقة المعالجة. تدمج الآلة وظائف الطحن والخراطة، ويمكنها معالجة المواد المعقدة بمرونة مثل الفولاذ المقاوم للصدأ، وسبائك التيتانيوم، والفولاذ الكربوني، وما إلى ذلك.

نموذج:CK46/52/76DT

إرسال استفسار

وصف المنتج

تم تجهيز مخرطة Jingfusi Power Turret CNC CK46 52 76DT من المصنع الصيني برأسين طاقة عاليي الأداء، ويمكن أن تصل السرعة القصوى لرأس الطاقة 0° في ظل ظروف العمل العادية إلى 8000 دورة في الدقيقة، ويمكن أن يصل رأس الطاقة 90° إلى 6500 دورة في الدقيقة.

ميزة المنتج

في ظل فرضية الشكل المتسق، وتنظيم الصب، ومعالجة الشيخوخة ودقة التجميع، فإن المحور Y الافتراضي والمحور Y العمودي لهما مزاياهما الخاصة: صلابة المحور Y الافتراضي أفضل، وتعديل الاستدارة أكثر خاليًا من القلق؛ من السهل تمديد شوط المحور Y العمودي، وإنهاء المعالجة أفضل، وصعوبة البرمجة منخفضة، وبدء التشغيل سريع.

يعتمد نظام إزالة الرقائق التصميم المتكامل للجانب والخلف، ووضع التثبيت المرن، المناسب لسيناريوهات الإنتاج المختلفة. بالإضافة إلى ذلك، تم تلدين المسبوكات بالكامل، وتقادم الاهتزاز وغيرها من عمليات المعالجة متعددة القنوات لضمان التشغيل المستقر على المدى الطويل للمعدات وإطالة عمر الخدمة للآلة بأكملها بشكل فعال.

المواصفات الرئيسية

نموذج من المخرطة		وحدة	CK46DT الظاهري Y	CK52DT الظاهري Y	CK76DT الظاهري Y	إعادة الاتصال
قدرة المعالجة	أقصى قطر للتأرجح فوق السرير	مم	700	ø700	700
	الحد الأقصى لقطر الدوران	مم	Q300	0300	Ø300
	الحد الأقصى لطول الدوران	مم	480	480	480
مغزل	تشاك هيدروليكي المغزل	في	6"	8"	10"
	ارتفاع مركز الدبوس من الأرض	مم	1050	1050	1050
	الأنف المغزلي	-	A2-5	A2-6	A2-8
	قطر تجويف المغزل	مم	एक्स/जेड/वाई-अक्ष मोटर पावर/टॉर्क	066	س86
	الحد الأقصى لقطر مادة الشريط	مم	Ø45	051	072
	أقصى سرعة للمغزل	دورة في الدقيقة	4500	4000	2000
	قوة محرك المغزل / عزم الدوران	كيلووات/نيوتن.م	7.5 كيلو واط/47 نيوتن متر	22 كيلو واط/170 نيوتن متر	22 كيلو واط/170 نيوتن متر
	نموذج برج الطاقة		بي إم تي 45-16 تي	بي إم تي55-16تي	بي إم تي55-16تي
برج الطاقة	شاهد أقصى سرعة للمحرك/قوة/أورغ	كيلوواط/N.m7	7.5 كيلو واط/22 نيوتن.مور 11 كيلو واط/42 نيوتن متر	7.5 كيلو واط/22 نيوتن.مور 11 كيلو واط/42 نيوتن متر	75 كيلو واط/22 نيوتن أو 1 كيلو واط/42 نيوتن متر
برج الطاقة	أداة برج الطاقة max.speed	ص / مم	8000 أو 6000	8000 أو 6000	8000 أو 6000
تغذية المحور X/Z/Y	×محور ZN Max.سرعة السفر السريعة	م/بي	24	24	24
	× قوة المحرك/عزم الدوران ZY-xis	كيلووات/نيوتن.م	3.1 كيلو واط/15 نيوتن متر	3.1 كيلو واط/15 نيوتن متر	3.1 كيلو واط/15 نيوتن متر
	× مسامير ZY-axis C3-grad bll	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-محور سكك التوجيه الأسطوانية	-	35/45/45	35/45/45	35/45/45
	Xaxis السفر الفعال	مم	500	500	500
	تشاك هيدروليكي المغزل	مم	530	530	530
	الاستيفاء المحور Y السفر الفعال	مم	+48،-52	+48،-52	+48،-52
	يمر رأس الطاقة الاستيفاء للمحور Y 90 درجة عبر مركز المغزل	مم	60	70	70
مواصفات المعدات	الوزن الصافي للآلة	كجم	5000	5000	5100
	إجمالي قوة الآلة	كيلوواط	34	37	37
	الآلة طول×عرض×ارتفاع	مم	2600×2050×2040	2600×2050×2040	2600 × 2050 × 2040

يتم تحسين أداة الآلة باستمرار؛ يرجى الرجوع إلى البيانات الفعلية لأداة الآلة لمعرفة المعلمات المذكورة أعلاه.

العناصر الاختيارية

عنصر التكوين		CK46DT الظاهري Y	CK52DT الظاهري Y	CK76DT الظاهري Y
المغزل الرئيسي	المغزل الميكانيكي	●	●	●
المغزل الرئيسي	المغزل الكهربائي	O	O	O
تحكم	وحدة تحكم سينتيك	●	●	●
محور التغذية	ياسكاوا	O	O	O
محور التغذية	سينتيك	●	●	●
برج	برج طاقة عالي السرعة ذو دفع مباشر	●	●	●
	برج الطاقة تايوان مايكون	O	O	O
	برج الطاقة الألماني Paitech	O	O	O
لقط	سحب المشبك للخلف	●	●	●
لقط	تشاك	O	O	O
المعدات المساعدة	أجزاء جمع الجهاز	O	O	O
	جهاز التغذية	O	O	O
	ناقل الرقائق	O	O	O
	الروبوت الآلي	O	O	O
	فاصل ضباب الزيت	O	O	O
