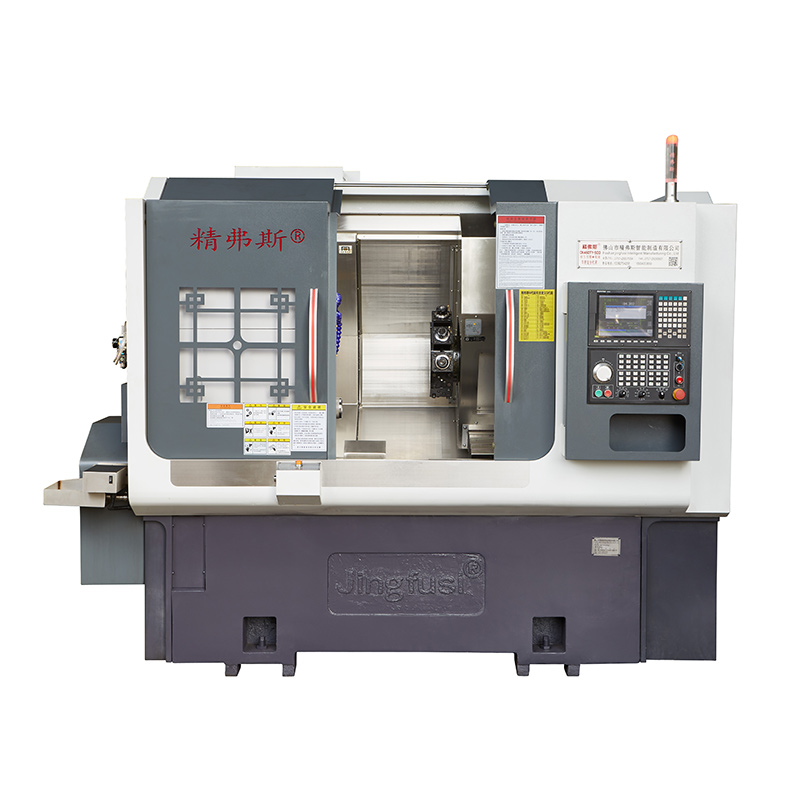

متعددة المهام التي تدير وتطحن آلة CNC

إدخال آلة الدوران المتعدد المهام والطحن CNC-الحل الأمثل لمكونات المعقدة مع دقة عالية وكفاءة. تم تصميم مراكز الدوران والطحن CNC هذه للتعامل مع كل من عمليات الدوران والطحن ، مما يجعلها إضافة متعددة الاستخدامات إلى أي متجر CNC.

نموذج:CK46DTY

إرسال استفسار

وصف المنتج

تتمثل إحدى الميزات الرئيسية في مخرطة CNC متعددة المهام هذه في قدرتها على إجراء عمليات متعددة على قطعة عمل واحدة ، مما يقلل بشكل كبير من وقت الإعداد ويزيد من الإنتاجية. يضمن نظام CNC المتقدم نتائج ثابتة ودقيقة في كل مرة ، مما يجعله خيارًا مثاليًا للتصنيع ذو الحجم العالي.

إن آلة الدوران المتعدد والمهام والطحن CNC قادرة على التعامل مع مجموعة واسعة من المواد ، من البلاستيك إلى المعادن وكل شيء بينهما. يضمن بناءها القوي المتانة الاستثنائية والأداء طويل الأمد ، في حين أن تصميمها المريح يجعل من السهل تشغيله وصيانته.

يأتي جهاز Truck Mill Cnc متعدد المهام مع مجموعة من الميزات القياسية والاختيارية لتلبية احتياجاتك المحددة للآلات. توفر أدوات الدوران القوية والقطع المتقدمة سرعة ودقة استثنائية ، في حين يتيح تغيير الأدوات التلقائي تغييرات الأدوات السريعة والسهلة دون أي انقطاع في عملية الآلات.

سواء كنت تقوم بتصنيع مكونات معقدة للفضاء أو الدفاع أو السيارات أو أي صناعة أخرى ، فإن آلة مركز الدوران المتعدد المهام CNC هي الخيار الأمثل. من خلال أدائها المتفوق والتعددات والموثوقية ، من المؤكد أن هذا الجهاز سيتجاوز توقعاتك ويساعدك على نقل إمكانيات الآلات إلى المستوى التالي.

باختصار ، تعد آلة الدوران المتعدد والطحن CNC Machine إضافة إلى أي متجر CNC. إنه يوفر أداءً لا مثيل له والدقة والكفاءة ، مما يجعله الحل الأمثل لجميع احتياجات الآلات الخاصة بك. لا تفوت فرصة نقل عملك إلى المستوى التالي-استثمر في جهاز CNC متعدد المهام 5 محور اليوم!

الرسم البياني للسفر الآلي

Automatic Turret Turning and Milling Machine

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج المخرطة	وحدة	CK52DTY	CK76DTY	CK46DTY
نطاق المعالجة	أقصى قطر الدوران من المغزل	مم	Ø 700
	الحد الأقصى للتشغيل الطول الخارجي	مم	520
	الحد الأقصى للقطر	مم	Ø 55	Ø 72	Ø 45
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	4200 (إعداد 3500)	3200 (الإعداد 2000)	6000 (مجموعة 4500)
	نوع رأس المغزل		A2 - 6	A2 -8	A2 - 5
	قطر المغزل من خلال الثقب	مم	Ø 66	Ø 86	Ø 56
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	260/500/± 60
	90 درجة يمر رأس الطاقة عبر وسط المغزل	مم	30
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 16)/ 24 (الإعداد 16)/ 14 (الإعداد 8)
	x/z/y قضيب المسمار محور المحور	مم	40
	X/z/y مسار الأسطوانة المحور	مم	35/45/35
برج السلطة	نموذج برج الطاقة (برج الطاقة)	BMT	BMT55
	رأس السلطة كوليت	يكون	ER32
	حجم حامل الأداة الثابت	مم	25X25
	قطر حامل التجويف	مم	Ø32
الآلات الكهربائية	قوة المحرك الرئيسية/عزم الدوران	KW / NM	11kw/تصنيف 72nm	15 كيلو وات/تصنيف 98nm	7.5 كيلوواط/تصنيف 47nm
	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	yaskawa 2.9 kw /18.6nm，optional جيل جديد 3.1 كيلوواط /15 نانومتر
	قوة/عزم الدوران من رأس البرج المحرك	KW / NM	الجيل الجديد 3.1 كيلوواط/15 نانومتر
	أقصى سرعة لمحرك طاقة البرج	ص/دقيقة	6000 (إعداد 4000) ، السرعة الشائعة 4000
	قوة محرك رأس الطاقة/عزم الدوران	KW / NM	3.1 كيلوواط/15 نانومتر
	الطاقة/عزم الدوران من أداة تغيير المحرك	KW / NM	جيل جديد 1 كيلوواط /3.1NM
Tailstock	السكتة الدماغية لذيذ	مم	520
	الحد الأقصى للسكتة الدماغية الهيدروليكية لذيذ	مم	100
	Tailstock Top Eeedle Cone Hole Taper	MK	موس 5#
	أقصى مسافة بين الطرف وتشاك	مم	690
آخر	جهاز فرامل تحديد موقع المغزل		الهيدروليكية ، اختيارية قابلة للبرمجة
	ميل السرير	°	30 درجة أو 15 درجة
	طول أداة الماكينة x عرض x	مم	2500x1680x1900
	إجمالي وزن الجهاز بأكمله	كجم	5000 كجم
	القوة الكلية	KW	20
	متوسط استهلاك الطاقة	KW / H.	3

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	طريقة الكشف	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
