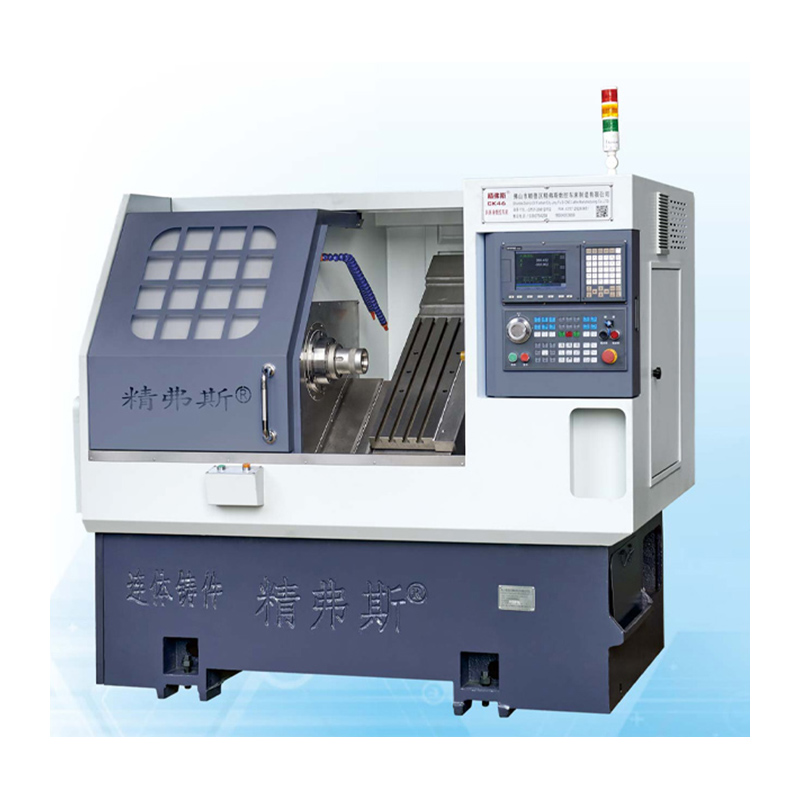

مائل سرير مائل يدير آلة مخرطة CNC

يعد CK46 المائل الذي يدير سرير مخرطة CNC بمثابة تحسين وترقية Jingfusi® على أساس أصلي. على أساس ورث أداء المعالجة العالي وتشغيله السهل للنموذج الأصلي ، تم تطويره بتصميم سرير مائل مغلق بالكامل ومساحة تشغيل أكبر وسرعة المعالجة أعلى وأدوات الآلات CNC الدقيقة التي يسهل ضبطها وصيانتها.

نموذج:CK46

إرسال استفسار

وصف المنتج

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Machine Machine:

التصميم الأمثل:يتميز هذا السرير المائل المائل الذي يدير CNC Machine بتصميم سرير مائل 35 درجة ، مما يوفر صلابة واستقرار معززة للآلات الدقيقة.

معالجة الرقائق الفعالة:يوفر الجهاز قدرة نقل شريحة كبيرة ، مما يتيح للعملاء المرونة لتحديد إما إزالة الرقائق الأمامية أو الخلفية ، مما يضمن الراحة في عملية الآلات.

المسمار العلاقات العامةe stretching:دمج بنية المسمار مسبقًا ، تعمل هذه المخرطة على تحسين دقة الآلات والموثوقية.

منشور أداة من نوع العصابات:مزودًا بنشر أداة من نوع العصابات ، يدعم هذا المخرطة استخدام أدوات متعددة لزيادة الكفاءة والتنوع في عمليات الآلات المختلفة.

تفاصيل المنتج

Inclined Slant bed Turning CNC Lathe Machine

قائمة المعلمات

مشروع		وحدة	CK46	CK52	CK76
الحد الأقصى للدوران		مم	350
أقصى قطر الدوران على السرير		مم	Ø 500
أقصى قطر الدوران على لوح التزلج		مم	Ø 160
ميل السرير		°	35 درجة
السفر الفعال لمحور X/Z		مم	قطر 1000/400
مواصفات برغي محور X/Z		مم	32
مواصفات السكك الحديدية المحور X/Z		مم	35
X/Z-Axis Motor Power		KW	1.3
أقصى حركة سريعة لمحور x/z		م/بلدي	24
طول أداة الماكينة x عرض x		مم	2100x1580x1800
إجمالي وزن الجهاز بأكمله		كجم	2600
عدد السكين		يصلح	8
حجم سكين مربع		مم	20x20
حجم قاطع الفتحة المستديرة		مم	Ø20
القوة الكلية		KW	13	13	16
متوسط استهلاك الطاقة		KW / H.	2	2	2.5
رمح رئيسي	شكل وجه نهاية المغزل		A2 - 5	A2 - 6	A2 -8


	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4500)	4200 (تعيين إلى 3500)	3200 (تم تعيينه على 2500)
	قوة محرك المغزل	KW	7.5	7.5	11
	تصنيف عزم الدوران محرك المغزل	نانومتر	47.8nm	47.8nm	72Nm
	الحد الأقصى للقطر الشريط	مم	Ø 45	Ø 51	Ø 75

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	طريقة الكشف	معيار المصنع


إيقاع المغزل الشعاعي ،		اكتشف جولة المخروط الخارجي	0.0025


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.0025


إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
