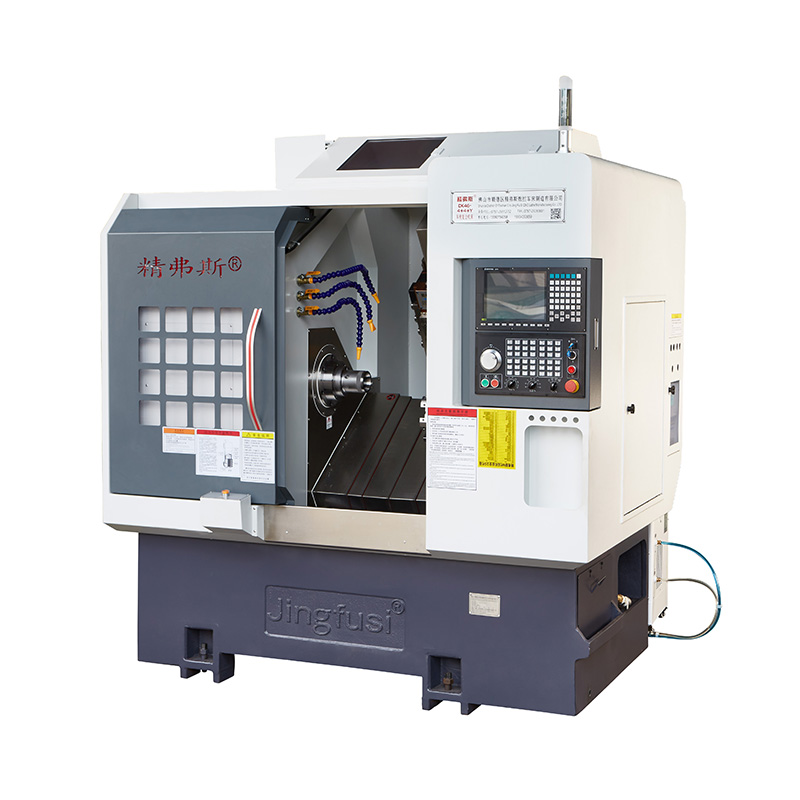

CNC تدور المركز لآلة مركب الطحن

يعد مركز تشغيل مركب طحن CNC مثاليًا لتصنيع مكونات دوارة معقدة ودقيقة للغاية. إنه يتيح الانتهاء من الأغلبية ، إن لم يكن كلها ، لعمليات الآلات في إعداد واحد. هذا لا يضمن الدقة فحسب ، بل يعزز أيضًا الإنتاجية وفعالية التكلفة.

نموذج:CK46-4+4+Y

إرسال استفسار

وصف المنتج

خصائص CNC مركز تشغيل مركب الطحن المركب:

التقليل من التقليل: يقلل من الحاجة إلى عمليات التثبيت المتعددة ، مما يعزز كل من الكفاءة والدقة.

تغييرات الأداة السريعة: تدعم تغييرات الأدوات عالية السرعة ، وتبسيط ترتيب الأدوات للآلات الأكثر ملاءمة.

الآلات الشاملة: يوفر مجموعة من الوظائف لتسهيل المعالجة المركبة للوجوه الطرفية والجوانب ، مما يتيح قدرات الآلات متعددة الاستخدامات.

الرسم البياني للسفر الآلي

CNC Turning Milling Compound Machining Center

تفاصيل المنتج

قائمة المعلمات

غرض	نموذج المخرطة	وحدة	CK46-4+4+Y.	CK52-4+4+Y.
نطاق المعالجة	تأرجح على السرير	مم	Ø 500
	الحد الأقصى للتشغيل الطول الخارجي	مم	320
	الحد الأقصى للقطر	مم	Ø 45	Ø 51 ~ 55
المحور الرئيسي	نوع رأس المغزل		A2 - 5	A2 - 6

	قطر المغزل من خلال الثقب	مم	Ø 56	Ø 66
	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4500)	4500 (تعيين إلى 3500)
يٌطعم	السفر الفعال لمحور x/z/y	مم	800/470/260

	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8)
	x/z/y قضيب المسمار محور المحور	مم	32/32/25
	x/z/y محور السكك الحديدية	مم	35/35/25
برج سكين	ثمانية محطة برج المحطة	أجهزة الكمبيوتر	8 محطات ، يمكن تجهيزها بحاملي أدوات ثقب مزدوج ، اختياري مع 12 محطة
رأس السلطة	أداة تشغيل رأس الطاقة		ER25


	أداة رأس الطاقة	أجهزة الكمبيوتر	Z-Axis 4+X-Axis 4 ، مع تثبيت 4 حاملي أدوات ثابتة إضافية
	أقصى سرعة لرأس الطاقة	ص/دقيقة	6000 (تعيين إلى 4000) ، يمكن استخدامها بشكل شائع لمعالجة المنتجات من 4000
	المسافة بين عمود رأس الطاقة والعمود	مم	65
الآلات الكهربائية	قوة المحرك الرئيسية/عزم الدوران	KW / NM	الجيل الجديد 7.5kw ، 47.75nm. يمكن تجهيز قطع غيار الصلب التي تبلغ قدرتها أكثر من 80

	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	1.3KW/8.39NM
	X/Z Power Head Motor Power/Torque	KW / NM	1.7 كيلوواط/8nm
	أقصى سرعة لمحرك رأس الطاقة	ص/دقيقة	5000
آخر	جهاز فرامل تحديد موقع المغزل		الضغط الهيدروليكي


	ميل السرير	°	35 درجة
	طول أداة الماكينة x عرض x	مم	2200x1580x1900
	إجمالي وزن الجهاز بأكمله	كجم	3430
	القوة الكلية	KW	13
	متوسط استهلاك الطاقة	KW / H.	2

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
