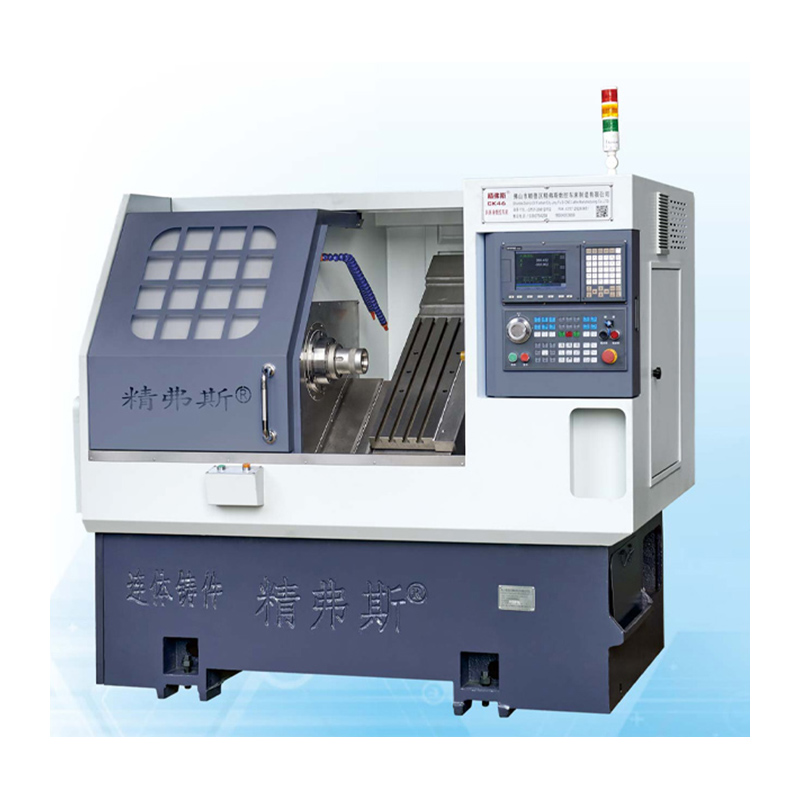

آلة الدوران والطحن CNC

تعتبر آلة الدوران والطحن Jingfusi® CNC هي الحل النهائي لأعمال المعادن الدقيقة. سواء كنت تتطلع إلى إنتاج مكونات معقدة أو أجزاء بسيطة ، تم تصميم جهازنا لتلبية احتياجات التصنيع الخاصة بك. من خلال ميزاتها المتقدمة ومكوناتها عالية الجودة ، تعد آلة الدوران والطحن CNC لدينا الخيار الأمثل للشركات التي تتطلع إلى تبسيط عملية الإنتاج الخاصة بها.

نموذج:CK76DTY

إرسال استفسار

وصف المنتج

الآلات الدقيقة لتحسين الإنتاجية

تم تصميم آلة الدوران والطحن CNC الخاصة بنا من أجل الدقة والدقة. يستخدم التكنولوجيا المتقدمة لضمان أن كل جزء ينتج هو من أعلى مستويات الجودة. من خلال قدراتها الدقيقة للآلات ، تعمل جهازنا بسرعة ، مما يوفر لك الوقت وزيادة إنتاجيتك. بالإضافة إلى ذلك ، مع واجهة سهلة الاستخدام ، يمكنك إعداد وظائفك بسهولة.

التنوع لمختلف التطبيقات

إن جهاز تحول وطحن CNC الخاص بنا متعدد الاستخدامات ويمكنه التعامل مع مجموعة واسعة من التطبيقات. إنه مصمم خصيصًا للتعامل مع مكونات التعقيد المتغير ، مما يجعلها الآلة المثالية للمصنعين التي تنتج مجموعة متنوعة من الأجزاء. سواء كنت تنتج مكونات معقدة من الفضاء أو الأجزاء الميكانيكية البسيطة ، يمكن لجهازنا التعامل مع احتياجاتك.

حل فعال من حيث التكلفة للمصنعين الصغار والكبير

تعد آلة الدوران والطحن CNC لدينا حلًا فعالًا من حيث التكلفة للشركات الصغيرة والكبيرة. ميزاتها المتقدمة تجعلها الاستثمار المثالي للشركات التي تتطلع إلى تقليل تكاليفها التشغيلية مع زيادة الإنتاجية. بفضل تكاليف الصيانة المنخفضة ، يمكن أن يساعدك جهازنا في توفير المال على الإصلاحات ، في حين يضمن أدائه الفعال أنه يمكنك إنتاج المزيد من الأجزاء في وقت أقل.

الميزات المتقدمة لتحسين الأداء

تم تجهيز جهاز الدوران والطحن CNC الخاص بنا بالميزات المتقدمة التي تجعلها أداة Oltimate Metalworking. إنه مزود بمكونات عالية الجودة ، بما في ذلك محرك مغزل قوي وأدلة خطية دقيقة للغاية ، مما يضمن اكتمال كل وظيفة بدقة وكفاءة. بالإضافة إلى ذلك ، يسمح نظام الأدوات المرن بتغييرات سريعة للأدوات ، وتبسيط عملية الإنتاج وتقليل وقت التوقف.

في الختام ، فإن آلة الدوران والطحن CNC لدينا هي الحل النهائي لأعمال المعادن الدقيقة. إن ميزاتها المتقدمة والمكونات عالية الجودة وسهولة الاستخدام تجعلها الخيار الأمثل للشركات التي تتطلع إلى تبسيط عملية الإنتاج الخاصة بها. من خلال تعدد استخداماتها وفعالية التكلفة والأداء المحسن ، يعد جهازنا الاستثمار المثالي لأي مصنع صغير أو كبير يتطلع إلى زيادة الإنتاجية وخفض التكاليف وإنتاج مكونات عالية الجودة.

قائمة المعلمات

غرض	نموذج المخرطة	وحدة	CK46DTY	CK52DTY
نطاق المعالجة	أقصى قطر الدوران من المغزل	مم	Ø 600
	الحد الأقصى للتشغيل الطول الخارجي	مم	300
	الحد الأقصى للقطر	مم	Ø 45	Ø 55
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	6000 (إعداد 4500)	4200 (إعداد 3500)

	نوع رأس المغزل		A2 - 5	A2 - 6
	قطر المغزل من خلال الثقب	مم	Ø 56	Ø 66
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	800/400/± 60


	90 درجة يمر رأس الطاقة عبر وسط المغزل	مم	60
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 18) / 24 (الإعداد 18) / 15 (الإعداد 12)
	x/z/y قضيب المسمار محور المحور	مم	32/32/32
	X/z/y مسار الأسطوانة المحور	مم	35/35/35
برج السلطة	نموذج برج الطاقة (برج الطاقة)	BMT	BMT45 ， اختياري BMT55

	رأس السلطة كوليت	يكون	ER25
	حجم حامل الأداة الثابت	مم	25X25
	قطر حامل التجويف	مم	Ø25
Tailstock	قوة المحرك الرئيسية/عزم الدوران	KW / NM	7.5 كيلوواط/تصنيف 47nm	11kw/تصنيف 72nm


	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	Yaskawa 1.8kw/11.5n. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
	أقصى سرعة لمحرك طاقة البرج	ص/دقيقة	80000 ° (تغيير رأس الطاقة ≤7000 ， 90 درجة رأس الطاقة ≤6000 تغيير)
	قوة محرك رأس الطاقة/عزم الدوران	KW / NM	8.5 كيلوواط/تصنيف 16.5nm
	الطاقة/عزم الدوران من أداة تغيير المحرك	KW / NM	جيل جديد 1 كيلوواط /3.1NM
آخر	جهاز فرامل تحديد موقع المغزل		الضغط الهيدروليكي


	ميل السرير	°	35 درجة
	طول أداة الماكينة x عرض x	مم	2200x1500x1900
	إجمالي وزن الجهاز بأكمله	كجم	3900KG
	القوة الكلية	KW	15
	متوسط استهلاك الطاقة	KW / H.	3

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
