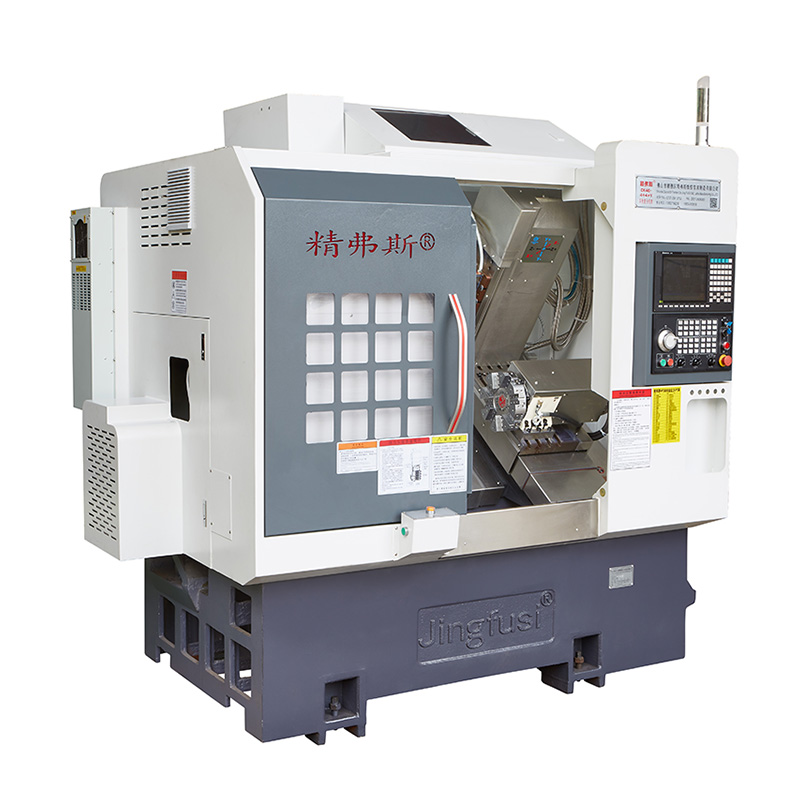

آلة مخرطة CNC الآلية

هل تبحث عن آلة موثوقة وفعالة من شأنها أن تعزز إنتاجية شركتك؟ لا تنظر إلى أبعد من آلة المخرطة التلقائية CNC. بفضل التكنولوجيا المتقدمة والدقة ، فإن هذا الجهاز هو الحل الأمثل لجميع احتياجات الإنتاج الخاصة بك.

نموذج:CK52-5+5+Y

إرسال استفسار

وصف المنتج

تقديم آلة المخرطة التلقائية CNC-الأداة الدقيقة التي تحتاجها لإنتاج عالي الجودة

فيما يلي بعض الميزات الرئيسية لهذه الآلة المذهلة:

تقنية Precision: تم تجهيز آلة المخرطة التلقائية CNC بأحدث تقنيات دقيقة لضمان أن كل عملك من أعلى جودة ودقة. باستخدام البرامج الحديثة ، يمكن للجهاز إنتاج أجزاء بدقة ودقة شديدة ، مما يمنحك أفضل النتائج الممكنة.

التنوع: سواء كنت تعمل مع المواد الخام أو المنتجات النهائية ، يمكن لهذا الجهاز التعامل معها جميعًا. بفضل وظائفها متعددة الاستخدامات والموضوع متعدد المحاور ، يمكنك إنشاء أي جزء تقريبًا ، من الأشكال الهندسية البسيطة إلى المعقدة.

سهولة الاستخدام: آلة المخرطة التلقائية CNC هي سهلة الاستخدام وسهلة التشغيل. من خلال عناصر التحكم البديهية وأنظمة البرمجة البسيطة ، يمكن لفريقك الوصول إلى السرعة في أي وقت من الأوقات ، مما يزيد من الإنتاجية.

المتانة: مصنوعة من المواد ذات الجودة العالية فقط ، تم تصميم هذا الجهاز لتستمر. يمكن أن تصمد أمام بيئات الإنتاج الأكثر تطلبًا ويضمن حصولك على أقصى استثمار من استثمارك.

الصيانة المنخفضة: تتطلب آلة المخرطة التلقائية CNC الحد الأدنى من الصيانة ، مما يوفر لك الوقت والمال. بفضل تصميمه البسيط وبناءه القوي ، يمكنك التركيز على ما يهم حقًا - إنتاجك.

في الختام ، فإن آلة المخرطة التلقائية CNC هي الإضافة المثالية لأي خط إنتاج. بفضل تقنية الدقة ، والتعدد الاستخدامات ، وسهولة الاستخدام ، والمتانة ، والصيانة المنخفضة ، من المؤكد أن هذا الجهاز سيعزز إنتاجية شركتك. لا تتردد ، استثمر في آلة المخرطة التلقائية CNC اليوم وابدأ في جني المكافآت غدًا!

الرسم البياني للسفر الآلي

تفاصيل المنتج

قائمة المعلمات

غرض	محتوى	وحدة	CK46-5+5+Y.	CK52-5+5+Y.
نطاق المعالجة	تأرجح على السرير	مم	Ø 500
	الحد الأقصى للتشغيل الطول الخارجي	مم	320
	الحد الأقصى للقطر	مم	Ø 45	Ø 51 ~ 55
المحور الرئيسي	أقصى سرعة للمغزل	ص/دقيقة	6000 (تعيين إلى 4000)	4500 (تعيين إلى 3500)
	نوع رأس المغزل		A2 - 5	A2 - 6
	قطر المغزل من خلال الثقب	مم	Ø 56	Ø 66
يٌطعم	x/z/y محور السكتة الدماغية القصوى	مم	800/470/310
	أقصى حركة سريعة لمحور x/z/y	م/بلدي	24 (الإعداد 18)/24 (الإعداد 18)/15 (الإعداد 8)
	x/z/y قضيب المسمار محور المحور	مم	32/32/25
	x/z/y محور السكك الحديدية	مم	35/35/25
برج سكين	ثمانية محطة برج المحطة	أجهزة الكمبيوتر	8 محطات ، يمكن تجهيزها بحاملي أدوات ثقب مزدوج ، اختياري مع 12 محطة
رأس السلطة	أداة تشغيل رأس الطاقة		ER25
	أقصى سرعة لرأس الطاقة	ص/دقيقة	6000 (تعيين إلى 4000) ، يمكن استخدامها بشكل شائع لمعالجة المنتجات من 4000
	الحد الأقصى للتركيب حفر وقطر رأس الطحن	مم	Ø 16
	المسافة بين عمود رأس الطاقة والعمود	مم	65
الآلات الكهربائية	قوة المحرك الرئيسية/عزم الدوران	KW / NM	7.5 كيلوواط/47.75 نانومتر ، اختياري 11 كيلو وات/70.03nm لأجزاء الصلب مع قدرة معالجة 80 وما فوق
	X/z/y محرك المحرك/عزم الدوران المحور	KW / NM	Yaskawa 1.8kw/11.5nm. جيل جديد اختياري 2.4 كيلوواط/تصنيف 11.5nm
	X/Z Power Head Motor Power/Torque	KW / NM	2.4 كيلوواط/11.5 نانومتر
	أقصى سرعة لمحرك رأس الطاقة	ص/دقيقة	5000
آخر	جهاز فرامل تحديد موقع المغزل		الضغط الهيدروليكي
	ميل السرير	°	35 درجة
	طول لوحة طاولة السكين x عرض	مم	700x290
	طول أداة الماكينة x عرض x	مم	2200x1580x2000
	إجمالي وزن الجهاز بأكمله	كجم	3430
	القوة الكلية	KW	13
	متوسط استهلاك الطاقة	KW / H.	2

دقة أداة الآلة

دقة الآلة ، Jingfus Factor Standard ：
عنصر اختبار رئيسي	رسم تخطيطي	معيار المصنع


المغزل الشعاعي إيقاع		اكتشف جولة المخروط الخارجي	0.0035


X- المحور تكرار الموضع		اكتشف تحديد المواقع المتكررة للمحور السيني. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


z- المحور تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور z. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.003


المحور ص تكرار الموقف		اكتشف تحديد المواقع المتكررة على محور Y. ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة.	0.004


C محور تكرار الموضع		اكتشف تحديد موضع النقطة الثابتة للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم اكتشف تحديد المواقع المتكررة	20 قوس ثانية


c posit posit position coxis rotary		اكتشف دقة الموضع العشوائي للمحور C ، ملاحظة: توقع أولاً حوالي 50 مرة لتعويض خطأ المحرك البارد والمحرك الساخن ، ثم تحقق من الإعدادات المتكررة	72 قوس ثانية


فوز رأس السلطة		مخروط تغلب	0.015

فوز رأس السلطة		ضرب الضرب	0.01

إذا أراد العميل اختبار دقة ISO أو VD1 لمحور X/Z/Y ، فيجب تحديده في وقت كتابة هذا العقد. يجب على العميل اختبار هذا العنصر في نفس الوقت من القبول الأولي لمصنع Jingfusi.
